Szczegóły Produktu:
|
| Zgodność z SDI: | 3G/HD/SD SDI | Dystans: | 5km |
|---|---|---|---|
| Maksymalna rozdzielczość: | 1080P przy 60Hz | Złącza TX: | (1) SDI w, (1)ST |
| Złącza RX: | (1) wyjście SDI, (1) ST | Wymiary: | 95x16x22mm (dł./szer./wys.) |
| Podkreślić: | Przedłużacz wideo SDI HD,przedłużacz wideo HD 5 km,przedłużacz 3G SDI |
||

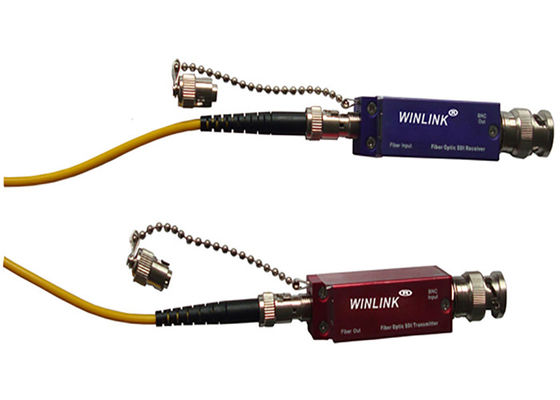

Przedłużacz wideo 1080P MINI 3G SDI HD
1.Opis produktu:
Przedłużacz światłowodowy Lightspeed 3G-SDI rozszerza sygnał 3D-SDI na jedno światłowód jednomodowy, odległość do 5 km, obsługuje SMPTE424M (3G-SDI), SMPTE-292M (HD-SDI) i SMTPE-259 (SD -SDI).Przedłużacz wideo 1080P MINI 3G SDI HDposiada złącze światłowodowe ST
oraz złącze elektroniczne BNC 75ohm,kompaktowa metalowa obudowa zapewnia dobrą wydajność EMI i jest łatwa w montażu.
2. Normalne i rozwiązywanie problemów:
| Symbol LED | Kolor | Wskaźnik TX | Wskaźnik RX |
| Połączyć | Zielony |
W przypadku połączenia światłowodowego: Dioda włączona: praca lasera |
W przypadku połączenia światłowodowego: Dioda świeci: Odbierz sygnał optyczny. |
| SIG | Zielony |
Dla sygnału SDI: Dioda włączona: Jednostka TX odbiera sygnał źródła SDI. |
Dla SDI Signa: Dioda świeci: wyjście sygnału SDI jest normalne. |
| PWR | Czerwony | Wskaźnik zasilania: Dioda świeci: Zasilacz działa. | Wskaźnik zasilania: Dioda świeci: Zasilacz działa. |
| Nazwa produktu | Przedłużacz wideo 1080P MINI 3G SDI HD | ||
3. Grupa wysyłkowa:
| rzeczy | Ilość | Jednostka |
| Nadajnik | 1 | sztuka |
| Odbiorca | 1 | sztuka |
| Przewód USB | 2 | szt. |
|
Instrukcja obsługi
|
1 | sztuka |

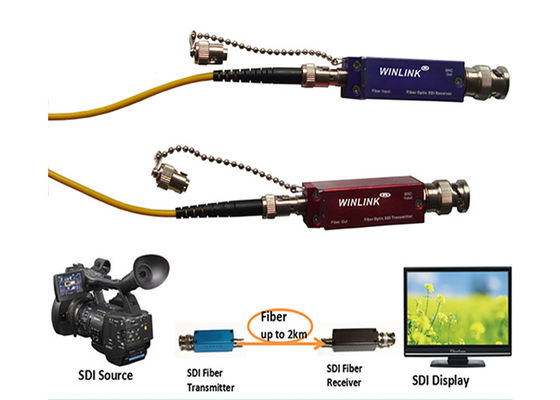

4. Schemat aplikacjiPrzedłużacz wideo 1080P MINI 3G SDI HD:
