Szczegóły Produktu:
|
| Zgodność HDMI: | HDMI 1.4 | Zgodność z HDCP: | HDCP 1.4 |
|---|---|---|---|
| Przepustowość wideo: | 4,95 Gb/s | Rozdzielczości wideo: | maksymalnie do 1920×1080P@60Hz |
| Głębia koloru: | 8 bitowy | Przestrzeń kolorów: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Analogowe formaty audio: | LPCM2.0 44,1 KHz 48 KHz | Ochrona ESD: | Model ciała ludzkiego: ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe) |
| Porty wejściowe: | 4x HDMI Typ A [żeńskie 19-pinowe] 1x SEVICER [Micro USB, port aktualizacji] | Porty wyjściowe: | 1x HDMI Typ A [żeńskie 19-stykowe] 1x VGA [VGA-D] 1x Audio [mini jack stereo 3,5 mm] |
| Mieszkania: | Metalowa obudowa | Kolor: | Czarny |
| Wymiary: | 185 mm (szer.) × 111,8 mm (głęb.) × 21 mm (wys.) | Waga: | 500g |
| Zasilacz: | Wejście: AC100~240V 50/60Hz, Wyjście: DC12V/1A (standardy USA/UE, certyfikat CE/FCC/UL) | Pobór energii: | 5,28 W (maks.) |
| temperatura robocza: | 0°C ~ 40°C / 32°F ~ 104°F | Temperatura przechowywania: | -20°C ~ 60°C / -4°F ~ 140°F |
| Wilgotność względna: | 20~90% RH (bez kondensacji) | ||
| Podkreślić: | 4x1 Multiviewer,Quad 4x1 Multiviewer,Multiviewer HDMI 4x1 |
||
HDMI Quad 4x1 Multiviewer Maksymalna rozdzielczość wideo 1920 × 1080 P 60 Hz
HDMI 4×1 Quad Multi-Viewer
1. Wstęp
Wydajna poczwórna przeglądarka multiview 4×1 obsługuje cztery trasy, na których zawartość wejścia HDMI o wysokiej rozdzielczości może być wyświetlana jednocześnie na jednym ekranie HDMI i jednym ekranie VGA.Obsługuje analogowe wyjście audio, które można wybrać z innego źródła wejściowego.Obsługuje pięć trybów wyświetlania z wieloma widokami.Rozdzielczość wyjściową można regulować i obsługuje maksymalnie do 1920×1080@60Hz.Produktem można sterować za pomocą przycisku na panelu przednim i pilota.
2. Cechy
☆Zgodny z HDMI 1.4, HDCP 1.4
☆ Rozdzielczość wejściowa może zautomatyzować rozpoznawanie.
(480i~1080P60,800x600~1920x1080)
☆ Rozdzielczość wyjściową można wybrać za pomocą przycisku na panelu i pilota zdalnego sterowania, maksymalnie do 1080P przy 60Hz (1920x1080P przy 60Hz, 1280x720P przy 60Hz)
☆ Audio obsługuje LPCM 2CH
☆ Obsługuje tryby wielu widoków 1/2/4 okien
☆ Sterowanie odbywa się za pomocą przycisku na panelu i pilota
3. Zawartość opakowania
① 1× HDMI 4×1 Quad Multi-Viewer
②Zasilacz 1×12 V/1A DC
③1× pilot zdalnego sterowania
④ 2× montażowe uszy
⑤1× Instrukcja obsługi

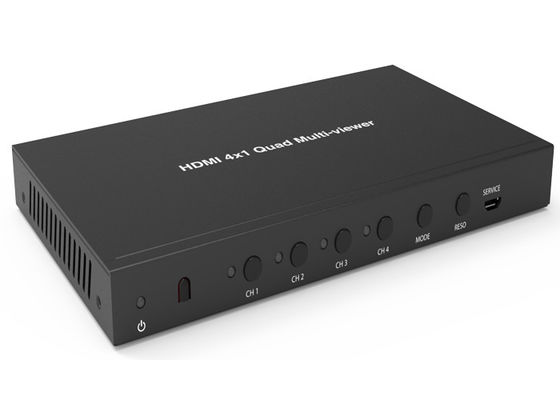

Jak poniżej, są zdjęcia dla HDMI 4×1 Quad Multi-Viewer.
4. Specyfikacje
|
Techniczny |
|
|
Zgodność HDMI |
HDMI 1.4 |
|
Zgodność z HDCP |
HDCP 1.4 |
|
Przepustowość wideo |
4,95 Gb/s |
|
Rozdzielczości wideo |
maksymalnie do 1920×1080P@60Hz |
|
Głębia koloru |
8 bitowy |
|
Przestrzeń kolorów |
RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|
Analogowe formaty audio |
LPCM2.0 44,1 KHz 48 KHz |
|
Ochrona ESD |
Model ciała ludzkiego: ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe) |
|
Znajomości |
|
|
Porty wejściowe |
4x HDMI Typ A [żeńskie 19-pinowe] 1x SEVICER [Micro USB, port aktualizacji] |
|
Porty wyjściowe |
1x HDMI Typ A [żeńskie 19-pinowe] 1x VGA [VGA-D] 1x Audio [mini-gniazdo stereo 3,5 mm] |
|
Mechaniczny |
|
|
Mieszkania |
Metalowa obudowa |
|
Kolor |
Czarny |
|
Wymiary |
185 mm (szer.) × 111,8 mm (głęb.) × 21 mm (wys.) |
|
Waga |
500g |
|
Zasilacz |
Wejście: AC100~240V 50/60Hz, Wyjście: DC12V/1A (standardy USA/UE, certyfikat CE/FCC/UL) |
|
Pobór energii |
5,28 W (maks.) |
|
Operacyjny Temperatura |
0°C ~ 40°C / 32°F ~ 104°F |
|
Temperatura przechowywania |
-20°C ~ 60°C / -4°F ~ 140°F |
|
Wilgotność względna |
20~90% RH (bez kondensacji) |
5.Sterowanie i funkcje operacyjne

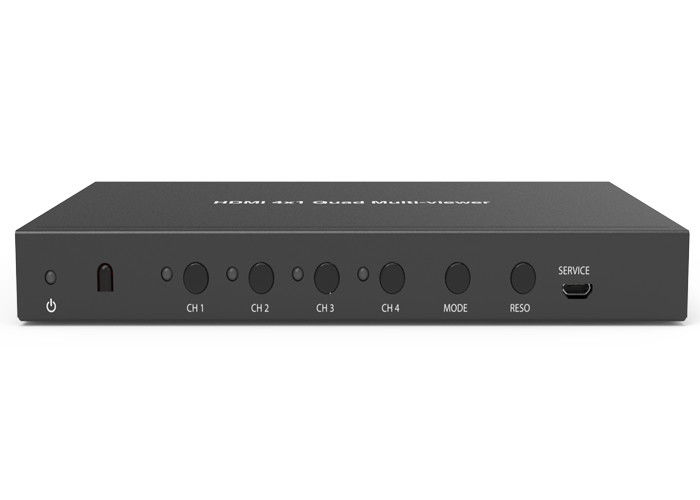

5.1 Panel przedni
|
Numer |
Nazwa |
Opis funkcji |
|
1 |
DIODA ZASILANIA |
Dioda LED zaświeci się na zielono, gdy urządzenie jest działa, czerwony, gdy urządzenie jest w trybie czuwania. |
|
2 |
IR |
Okienko odbiornika podczerwieni.Akceptuje tylko sygnał zdalnego sterowania tego urządzenia. |
|
3 |
Przycisk CH1/CH2/CH3/CH4 |
Przycisk wyboru kanału wejściowego (patrz szczegółowy opis „6. Tryby wyświetlania”). |
|
4 |
Przycisk TRYBU |
Naciśnij ten przycisk, aby cyklicznie wybrać wyjście trybu wyświetlania (patrz szczegółowy opis „6. Tryby wyświetlania”).Naciśnij ten przycisk do 5 s, ekran wyjściowy jest pełnoekranowy i wyświetla w równych proporcjach. |
|
5 |
RESO |
Cyklicznie wybierz inną rozdzielczość wyjściową.Naciśnij ten przycisk do 5s, aby otworzyć lub zamknąć ramkę wyświetlania okna. |
|
6 |
SERWIS port |
Użyto aktualizacji oprogramowania.(Tylko do użytku produkcyjnego.) |

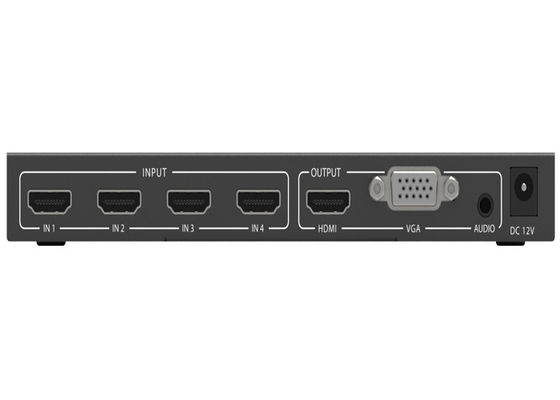

5.2 Panel tylny
|
Numer |
Nazwa |
Opis funkcji |
|
1 |
WEJŚCIE HDMI |
Podłącz do urządzenia źródłowego HDMI, takiego jak DVD odtwarzacz lub PS4. |
|
2 |
WYJŚCIE HDMI |
Podłącz do urządzenia wyświetlającego HDMI, takiego jak telewizor lub projektor. |
|
3 |
WYJŚCIE VGA |
Port wyjściowy VGA, ten sygnał wyjściowy portu jest taki sam jak port wyjściowy HDMI. |
|
4 |
WYJŚCIE AUDIO |
Analogowy port wyjściowy audio.(Uwaga: Jeśli wyjście HDMI jest w TRYBIE 1, wyjście audio jest zgodne z treścią wideo. Jeśli wyjście HDMI jest w TRYBIE 2/3/4/5, naciśnij CH1/CH2/CH3/CH4 do 5s, aby wybrać wyjście audio lub użyj pilot do cyklicznego wyboru wyjścia audio.Domyślny stan to ekran CH1 wyjście audio.) |
|
5 |
DC 12V |
Podłącz zasilacz 12V/1A DC do urządzenia i podłącz zasilacz do gniazdka sieciowego. |
6. Tryby wyświetlania
Poczwórna przeglądarka multiview ma 5 trybów wyświetlania.Zobacz poniższy szczegółowy opis.
TRYB 1:Poczwórny multi-przeglądarka wyświetli oddzielnie cztery wejścia HDMI.Naciśnij przyciski CH1/CH2/CH3/CH4 na panelu lub za pomocą pilota na podczerwień przyciski Source 1/2/3/4, aby wybrać źródło wejścia, odpowiednia lampka na panelu jest włączona.
TRYB 2: Poczwórna przeglądarka multiview dzieli cztery wejścia HD o tym samym rozmiarze i wyświetlaniu na ekranie.Świecą się cztery kontrolki na panelu.W oknie CH1 można nacisnąć przycisk CH1 na panelu lub za pomocą pilota IR przycisk Source 1, aby cykliczny wybór czterech źródeł wejść.W oknie CH2 można nacisnąć przycisk CH2 na panelu lub za pomocą pilota na podczerwień przycisk Source 2, aby cykliczny wybór czterech źródeł wejść...itd.
Resztę można zrobić w ten sam sposób.
TRYB 3:Poczwórna przeglądarka multiview dzieli cztery wejścia HD i wyświetla je na ekranie.Świecą się cztery kontrolki na panelu.Metoda działania jest taka sama jak w TRYBIE 2.
TRYB 4: Poczwórna przeglądarka multiview dzieli dwa wejścia HD o tym samym rozmiarze i wyświetlaniu na ekranie.Kontrolki CH1/CH2 na panelu są włączone.W oknie CH1 można nacisnąć przycisk CH1 na panelu lub za pomocą pilota IR przycisk Source 1, aby cykliczny wybór czterech źródeł wejść.W oknie CH2 można nacisnąć przycisk CH2 na panelu lub za pomocą pilota na podczerwień przycisk Source 2, aby cykliczny wybór czterech źródeł wejść.
TRYB 5:Poczwórna przeglądarka multiview dzieli cztery wejścia HD i wyświetla je na ekranie.Świecą się cztery kontrolki na panelu.Metoda działania jest taka sama jak w TRYBIE 2.
7. Zdalne sterowanie
: Naciśnij ten przycisk, aby ustawić tryb gotowości, naciśnij ten przycisk ponownie, aby włączyć urządzenie.
: Naciśnij ten przycisk, aby otworzyć lub zamknąć ramkę okna wyświetlania.
OZE. : Naciśnij ten przycisk, aby cykliczny wybór rozdzielczości wyjściowej.
Tryb:
: Naciśnij te przyciski, aby
wybór trybu wyświetlania wyjścia.
8. Przykład zastosowania
