Szczegóły Produktu:
|
| Zgodność HDMI: | HDMI 2.0 | Zgodność z HDCP: | HDCP 2,2 / HDCP 1,4 |
|---|---|---|---|
| Przepustowość wideo: | 18 Gb/s | Rozdzielczość wideo: | Do 4K60Hz 4:4:4 |
| Przestrzeń kolorów: | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | ochrona ESD: | Model ciała ludzkiego — ±8kV (wyładowanie w szczelinie powietrznej) i ±4kV (wyładowanie kontaktowe) |
| Mieszkania: | Metalowa obudowa | Kolor: | Czarny |
| Wymiary: | Nadajnik/odbiornik: 61mm [szer] x 88mm [gł] x 18mm [wys] | waga: | Nadajnik: 160g, Odbiornik: 155g |
| Zasilacz: | Wejście: AC 100 - 240V 50/60Hz Wyjście: DC 12V/1A | Pobór energii: | 3,84 W |
| Podkreślić: | Przedłużacz wideo HD 18 Gb/s,Przedłużacz wideo HD HDMI2.0 HD,Przedłużacz HDMI 18 Gb/s przez CAT |
||

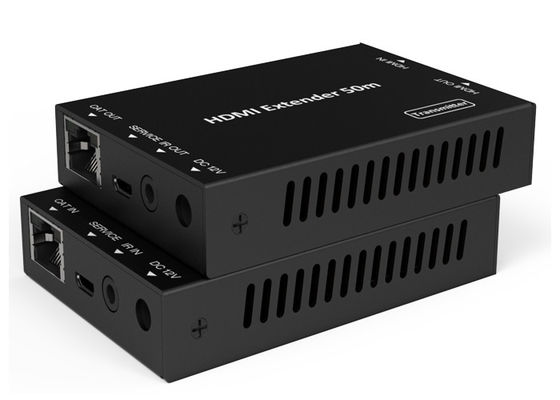

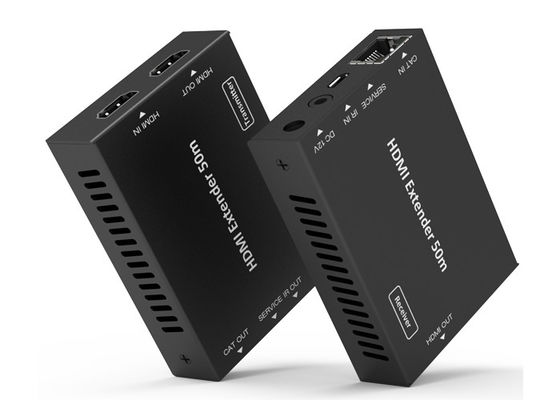

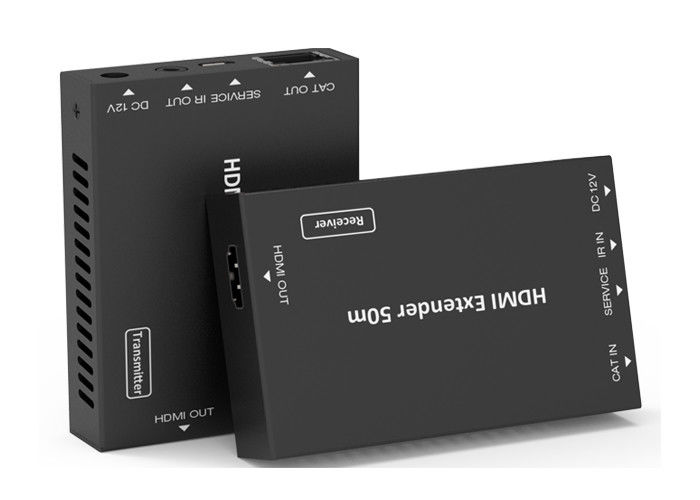

Przedłużacz wideo HD 18 Gb/s 50 metrów HDMI nad metalową obudową CAT
Przedłużacz HDMI 18 Gb/s przez CAT 50 metrów
1. Wstęp
Przedłużacz HDMI 18 Gb/s może rozszerzyć sygnał wideo/audio w wysokiej rozdzielczości i jednokierunkową IR, a odległość między transmisją wynosi do 164 stóp / 50 metrówMiter i odbiornik za pomocą jednego kabla Cat5e/6.Obsługuje rozdzielczość do 4K2K@60Hz 4:4:4, 18Gbps i HDCP 2.2.Ponadto przedłużacz jest równyPped z jednokierunkowym IR pass-through, który pozwala na kontrolę źródła i jeden Wyjście pętli HDMI.
Przedłużacz składa się z dwóch jednostek: nadajnika i odbiornika.Transjednostka miter jest odpowiedzialna za przechwytywanie sygnału wejściowego HDMI i przenosi sygnał za pomocą jednego ekonomicznego kabla Cat6 i emitującego sygnały sterujące IR.Odbiornik jednostka odpowiada za odbiór sygnału HDMI i przesyłanie sterowania IR sygnał.
Przedłużacz oferuje najwygodniejsze rozwiązanie dla rozszerzenia HDMI o pojedynczy Cat5e/6 z możliwością dalekiego zasięgu i jest idealnym rozwiązaniem dla dowolna aplikacja.
2. Funkcje
☆ Zgodność ze standardami HDMI 2.0, HDCP 2.2 / HDCP 1.4 i DVI 1.0
☆ Obsługuje przepustowość 18 Gb/s
☆ Obsługuje wejściową i wyjściową rozdzielczość wideo do 4k2k@60Hz 4:4:4, rozszerza się
odległość do 164 stóp / 50 metrów
☆ Obsługuje jedno wyjście pętli HDMI
☆ Obsługuje jednokierunkowe przejście IR
☆ Obsługuje funkcję HDR
☆ Obsługuje funkcję PoC (Power over Cable), co oznacza, że każdy nadajnik
lub odbiornik jest zasilany z zasilacza 12V/1A, drugi nie
potrzebujesz zasilania.)
☆ Obsługuje funkcję automatycznego kopiowania EDID
☆ Kompaktowa konstrukcja dla łatwej i elastycznej instalacji.
3. Zawartość opakowania
① 1× przedłużacz HDMI 18 Gb/s (nadajnik)
② 1× przedłużacz HDMI 18 Gb/s (odbiornik)
③ 1× kabel IR Blaster (1,5 metra)
④ 1× kabel odbiornika podczerwieni 20~60KHz (1,5 metra)
⑤Zasilacz blokujący 1×12 V/1A
⑥ 4× montażowe uszy
⑦1× Instrukcja obsługi
4. Specyfikacje
| Techniczny | ||
| Zgodność HDMI | HDMI 2.0 | |
| Zgodność z HDCP | HDCP 2,2 / HDCP 1,4 | |
| Przepustowość wideo | 18 Gb/s | |
| Rozdzielczość wideo | Do 4K60Hz 4:4:4 | |
| Przestrzeń kolorów | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | |
| Głębia koloru |
8/10/12-bitów (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0) 8-bitowy (4K60Hz 4:4:4) |
|
| Formaty audio HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus (DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
|
| Ochrona ESD | Model ciała ludzkiego — ±8kV (wyładowanie w szczelinie powietrznej) i ±4kV (wyładowanie kontaktowe) | |
| Znajomości | ||
| Nadajnik |
Wejścia: 1x HDMI Typ A [żeńskie 19-pinowe] 1x SERVICE [Micro USB, port aktualizacji] Wyjścia: 1x HDMI Typ A [19-pinowe żeńskie] 1x IR OUT [mini-gniazdo stereo 3,5 mm] 1x CAT OUT [RJ45, 8-pinowe żeńskie] |
|
| Odbiorca |
Wejścia: 1x IR IN [mini jack stereo 3,5 mm] 1x CAT IN [RJ45, 8-pinowe żeńskie] 1x SERVICE [Micro USB, port aktualizacji] Wyjścia: 1x HDMI Typ A [żeńskie 19-pinowe] |
|
| Mechaniczny | ||
| Mieszkania | Metalowa obudowa | |
| Kolor | Czarny | |
| Wymiary |
Nadajnik / Odbiornik: 61mm [szer] x 88mm [gł] x 18mm [wys] |
|
| Waga | Nadajnik: 160g, Odbiornik: 155g | |
| Zasilacz |
Wejście: AC 100 - 240 V 50/60 Hz Wyjście: DC 12V/1A |
|
| Pobór energii | 3,84 W | |
| temperatura robocza | 32 - 104°F / 0 - 40°C | |
| Temperatura przechowywania | -4 - 140°F / -20 - 60°C | |
| Wilgotność względna | 20 - 90% RH (bez kondensacji) | |
| Rozdzielczość/odległość | 4K60 — stopy / metry | 4K30 / 1080P - stopy / metry |
| CAT5e | 164 stopy / 50 M | 164 stopy / 50 M |
| CAT6/6a/7 | 197 stóp / 60 M | 230ft / 70M |
| Wejście/wyjście HDMI | 10 stóp / 3 m | 30 stóp / 10 m |
| Zalecane jest użycie kabla „Premium High Speed HDMI”. | ||
5. Sterowanie i funkcje operacyjne
5.1 Panel nadajnika
| Numer | Nazwać | Opis funkcji |
| 1 | WYJŚCIE HDMI | Port wyjściowy pętli HDMI, podłącz do urządzenia wyświetlającego HDMI, takiego jak telewizor lub projektor, za pomocą kabla HDMI. |
| 2 | Wejście HDMI | Port wejściowy HDMI umożliwia podłączenie urządzenia źródłowego HDMI, takiego jak odtwarzacz DVD lub PS4 za pomocą kabla HDMI. |
| 3 | WYCIĄGNIĘCIE | Podłącz do portu CAT IN po stronie odbiorczej za pomocą kabla CAT6. |
| 4 |
Wskaźnik mocy Lampa (zielona) |
Lampka zaświeci się, gdy nadajnik jest włączony. |
| 5 |
Sygnał danych Lampka ostrzegawcza (Pomarańczowy) |
Lampka zaświeci się, gdy nadajnik i odbiornik będą miały transmisję sygnału. |
| 6 | SERWIS port | Do aktualizacji oprogramowania sprzętowego. |
| 7 | WYJŚCIE IR | Podłącz do szerokopasmowego kabla IR Blaster.Sygnał IR pochodzi z portu IR IN odbiornika. |
| 8 | DC 12V |
Podłącz zasilacz DC 12V/1A do urządzenia i podłącz zasilacz do gniazdka sieciowego. (Notatka:Extender obsługuje funkcję PoC, co oznacza, że nadajnik lub odbiornik zasilany jest z zasilacza 12V/1A, drugi nie wymaga zasilania.) |
5.2 Panel odbiornika
| Numer | Nazwać | Opis funkcji |
| 1 | WYJŚCIE HDMI | Port wyjściowy HDMI, podłącz do urządzenia wyświetlającego HDMI, takiego jak telewizor lub projektor, za pomocą kabla HDMI. |
| 2 | KOT W | Podłącz do portu CAT OUT po stronie nadajnika za pomocą kabla CAT6. |
| 3 |
Wskaźnik mocy Lampa (zielona) |
Lampka zaświeci się, gdy odbiornik jest włączony. |
| 4 |
Sygnał danych Lampka ostrzegawcza (Pomarańczowy) |
Lampka zaświeci się, gdy nadajnik i odbiornik będą miały transmisję sygnału. |
| 5 | SERWIS port | Do aktualizacji oprogramowania sprzętowego. |
| 6 | IR IN | Podłącz do szerokopasmowego kabla odbiornika podczerwieni.Sygnał IR zostanie wysłany do portu IR OUT nadajnika. |
| 7 | DC 12V |
Podłącz zasilacz DC 12V/1A do urządzenia i podłącz zasilacz do gniazdka sieciowego. (Uwaga: Extender obsługuje funkcję PoC, co oznacza, że nadajnik lub odbiornik zasilany jest z zasilacza 12V/1A, drugi nie wymaga zasilania.) |
5.3 Definicja pinów podczerwieni
Odbiornik podczerwieni i definicja pinu nadajnika jak poniżej:
Poniżej znajduje się schemat systemu IR dotyczący metody użycia kabla IR.
6. Przykład zastosowania
