Szczegóły Produktu:
|
| Zgodny z HDCP: | HDCP 2.2 / 1.x | Przepustowość wideo: | 594 MHz / 18 Gb/s |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Formaty audio HDMI: | LPCM 7.1CH, Dolby TrueHD i DTS-HD Master Audio |
| Wejścia: | 4×HDMI typu A [19-stykowe żeńskie] 1×Okienko odbiornika podczerwieni 1×Micro USB | Wyjścia: | 4×HDMI typu A [19-stykowe żeńskie] |
| Mieszkania: | Metalowa obudowa | Kolor: | Czarny |
| Wymiary: | 220 mm (szer.) × 205 mm (gł.) × 19 mm (wys.) | Waga: | 535g |
| Zasilacz: | Wejście: AC100~240V 50/60Hz Wyjście: DC 12V/2.5A (norma US/EU, certyfikat CE/FCC/UL) | Power Consumption: | 11.04W |
| temperatura robocza: | 0°C ~ 40°C / 32°F ~ 104°F | Temperatura przechowywania: | -20°C ~ 60°C / -4°F ~ 140°F |
| Wilgotność względna: | 20~90% RH (bez kondensacji) | ||
| Podkreślić: | Przełącznik wideo 4x4,przełącznik HDMI 18 Gb / s 4k,przełącznik wideo 4x4 594 MHz |
||

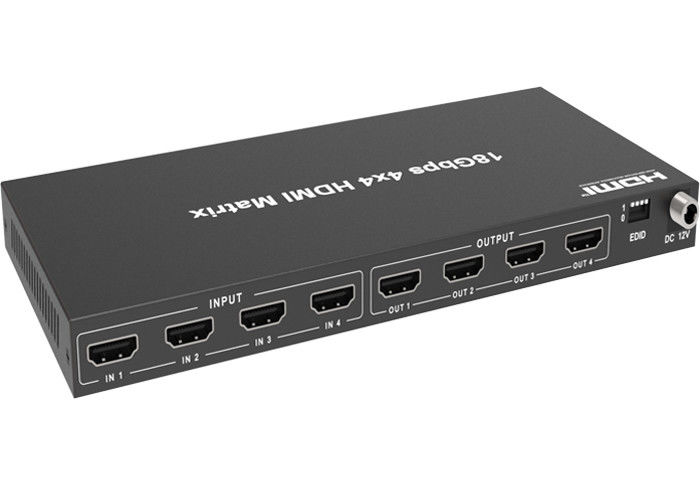

Przełącznik matrycowy 18 Gb/s 4k HDMI Video 4x4
594 MHz 18 Gb / s 4k HDMI HDCP 2.2 4x4 Przełącznik wideo Metalowa obudowa
1. Wstęp
4x4 HDMI Matrix obsługuje transmisję sygnału wideo (do 4K2K@60Hz YCbCr 4:4:4) z wielokanałowym dźwiękiem cyfrowym z maksymalnie czterech
źródła wysokiej rozdzielczości do maksymalnie czterech wyjść HDMI.Każde wyjście obsługuje funkcję skalowania w dół.Może wyświetlać ten sam lub inny ekran na czterech wyświetlaczach (użytkownik może wybrać ekran wyświetlacza dla dowolnego źródła sygnału).Ponadto produkt ma tryb dystrybucji i tryb przełączania.
2. Funkcje
☆ Zgodność z HDCP 2.2
☆ Do 4K2K@60Hz z 24-bitowym RGB/YCbCr 4:4:4
☆ Przejście HDR, HDR10, HDR10+, Dolby Vision
☆ Obsługa LPCM 7.1CH, Dolby TrueHD i DTS-HD Master Audio
☆ Wsparcie 4K -> Skalowanie w dół 1080P
☆ Obsługa zaawansowanego zarządzania EDID
☆ Elastyczne sterowanie za pomocą panelu lub pilota na podczerwień
3. Zawartość opakowania
① Matryca HDMI 1×4×4
② Zasilacz 1× 12 V/2,5 A
③ 1× Matrycowy pilot zdalnego sterowania na podczerwień
④ 1× instrukcja obsługi
⑤ 2× Uszy montażowe
4. Sterowanie i funkcje obsługi
Przedni panel
|
NIE. |
Nazwa |
Opis funkcji |
|
1 |
ekran OLED |
Wyświetl stan przełączania matrycy, port wejścia/wyjścia, EDID, Szybkość transmisji, adres IP. |
|
2 |
Dioda zasilania |
Dioda LED zaświeci się na zielono, gdy produkt jest podłączony do zasilania, a na czerwono, gdy produkt jest w trybie gotowości. |
|
3 |
Przyciski wejścia / wyjścia |
Najpierw należy nacisnąć przycisk wyjścia (1~8), a następnie przycisk wejścia (1~8), aby wybrać odpowiedni źródło wejściowe dla portu wyjściowego. |
|
4 |
MENU / WPROWADŹ / GÓRA DÓŁ |
①Sprawdź EDID:Na początkowym ekranie wyświetlacza OLED naciśnij Przycisk „MENU”, aby wejść do interfejsu stanu przełączania matrycy, następnie naciśnij przycisk „UP/DOWN”, aby sprawdzić bieżące informacje EDID każdego portu wejściowego HDMI. ②EDID ustawienie:Na początkowym ekranie wyświetlacza OLED naciśnij Przycisk „MENU”, aby wejść do interfejsu ustawień EDID, naciśnij Przyciskiem „UP/DOWN” wybierz żądany EDID i naciśnij przycisk „ENTER”.Pojawi się monit „kopiuj do wejścia:”.Następnie naciśnij przycisk „UP/DOWN”, aby wybrać port wejściowy, który chcesz ustawić, i ponownie naciśnij przycisk „ENTER”, aby potwierdzić. ③Ustawienie szybkości transmisji:Na początkowym ekranie wyświetlacza OLED, naciśnij przycisk „MENU”, aby wejść do interfejsu prędkości transmisji i naciśnij przycisk „UP/DOWN”, aby wybrać żądaną prędkość transmisji, na koniec naciśnij przycisk „ENTER”, aby potwierdzić ustawienie. ④Sprawdzanie adresu IP:Na początkowym ekranie wyświetlacza OLED naciśnij przycisk „MENU”, aby wejść do interfejsu IP, a następnie naciśnij Przycisk „GÓRA/DÓŁ”, aby sprawdzić aktualny adres IP.Ponowne naciśnięcie przycisku „MENU” spowoduje powrót do początkowego stanu wyświetlacza OLED. |
|
5 |
Przycisk zasilania |
Naciśnij i przytrzymaj przycisk POWER przez 3 sekundy, aby wejść do tryb gotowości, a następnie naciśnij go krótko, aby obudzić urządzenie. |
|
6 |
Okno podczerwieni |
Okno odbiornika podczerwieni odbiera tylko sygnał pilota na podczerwień z tego produktu. |
|
7 |
Przycisk blokujący |
Krótko naciśnij przycisk LOCK, aby zablokować przyciski panelu przedniego (z wyjątkiem przycisku zasilania);Naciśnij go ponownie, aby odblokować. |
Tylny panel
|
NIE. |
Nazwa |
Opis funkcji |
|
1 |
ZEW. PODCZ |
Jeśli okienko odbiornika podczerwieni urządzenia jest zasłonięte lub urządzenie jest zainstalowane w zamkniętym obszarze poza zasięgiem podczerwieni, kabel odbiornika podczerwieni można podłączyć do portu „IR EXT”, aby odbierać zdalny sygnał podczerwieni. |
|
2 |
WYJŚCIE L/P(1-8) |
Port analogowego wyjścia audio, podłącz do wzmacniacza lub głośnika za pomocą kabla audio 3,5 mm. |
|
3 |
WYJŚCIE COAX (1-8) |
Koncentryczny port wyjściowy audio, podłącz do urządzenia wyjściowego audio, takiego jak wzmacniacz audio za pomocą kabla koncentrycznego. |
|
4 |
portu TCP/IP |
Port sterowania TCP/IP, podłącz do komputera lub routera za pomocą kabla RJ45. |
|
5 |
Port RS-232 |
Podłącz do komputera PC lub systemu sterowania za pomocą 9-pinowego kabla D-Sub, aby przesyłać polecenia RS-232. |
|
6 |
GND |
Podłączyć obudowę do uziemienia. |
|
7 |
Porty WEJŚCIOWE (1-8) |
Porty wejściowe HDMI, podłącz do urządzenia źródłowego HDMI, takiego jak DVD lub dekoder za pomocą kabla HDMI. |
|
8 |
Porty WYJŚCIOWE (1-8) |
Porty wyjściowe HDMI, podłącz do urządzenia wyświetlającego HDMI, takiego jak telewizor lub monitor za pomocą kabla HDMI. |
|
9 |
prąd stały 12 V |
Podłącz do zasilacza 12V/5A. |
