HDMI 2x1 MultiViewer z PIP

1.Wstęp

Ten produkt to wysokiej jakości multiprzeglądarka 2 na 1.Obsługuje dwa źródła sygnału wejściowego wysokiej rozdzielczości na jednym ekranie.

Jako Multi-Viewer może wyświetlać na jednym ekranie w 4 trybach.

2.Cechy

1. Zgodny z HDMI 1.3a, HDCP 1.2；

2. Obsługuje multipleksowane HDMI 2-wejściowe i 1-wyjściowe oraz 4 tryby wyświetlania；

3. Obsługuje rozdzielczość do 1080 p High Definition；

4. Obsługa skalowania w górę, funkcja skalowania w dół；

5. Obsługa wielu rozdzielczości wyjściowych；

6. Obsługa cyfrowego formatu audio LPCM/AC3/DTS

3.Pakiet

• Multiprzeglądarka HDMI 2x1 -------------------------------------------------- ---------------- 1 szt.S
• Zasilacz 5V1A DC ---------------------------------------------- ------------------- 1 szt.
• Instrukcja obsługi ------------------------------------------------ ------------------------- 1 szt.

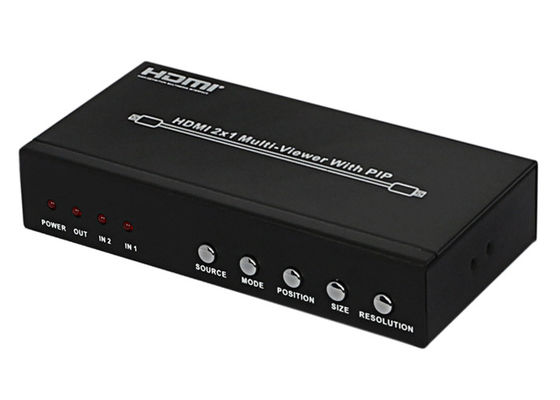

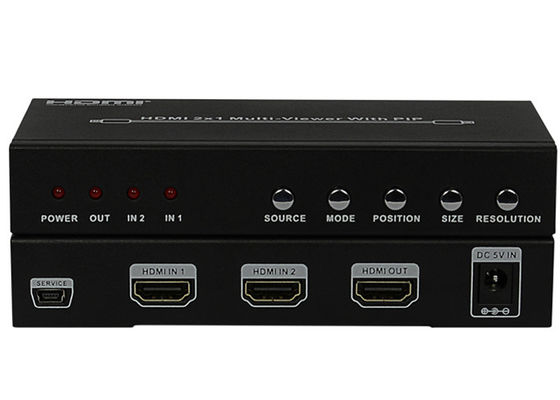

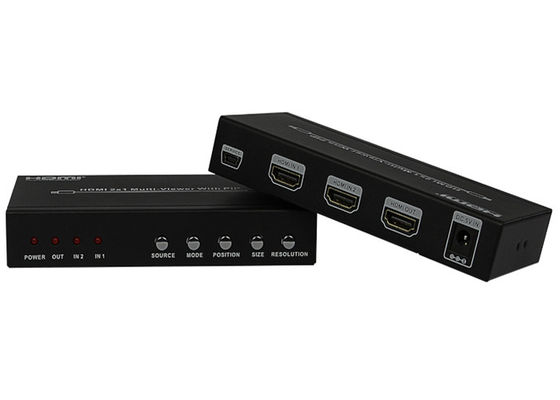

4. Obraz produktu dla HDMI 2x1 Multi-Viewer z PIP:

5. Specyfikacje

1. Pasmo wideo 225 MHz [6,75 Gb/s]

2. Porty wejściowe 2 × HDMI (typ żeński)

3. Porty wyjściowe 1 × HDMI (typ żeński),

4. Wyjście Audio PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

5. Rozdzielczość wejściowa 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz,800x600@60, 1024x768@60,1280x720@60,1920x1080@60;

Rozdzielczość wyjściowa 1080p,1080i,720p,1024x768,1360x768

6. Model ludzkiego ciała chroniący przed ESD: ± 8 kV (wyładowanie w szczelinie powietrznej) ± 4 kV (wyładowanie kontaktowe)

7. Zasilanie 5V/1A DC (normy US/EU, certyfikat CE/FCC/UL)

8. Wymiary 70 mm (szer.)×140 mm (gł.)×25 mm (wys.)

9. Waga 300g

10. Metalowy materiał podwozia

11. Czarny kolor sitodruku

12. Temperatura pracy 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F

13. Temperatura przechowywania −20 °C ~ 60 °C/−4 °F ~140 °F

14. Wilgotność względna 20~90% RH (bez kondensacji)

15. Pobór mocy (maks.) 10W

6.Sterowanie i funkcje operacyjne

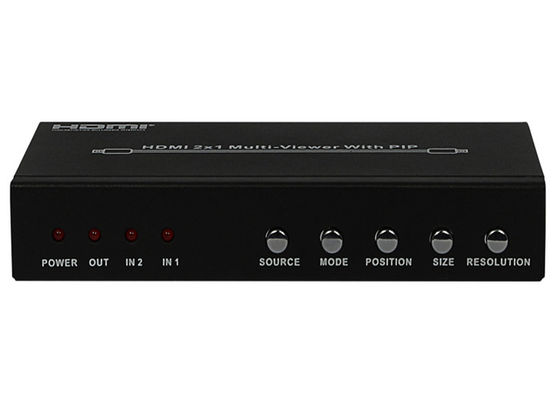

Przedni panel

• DIODA ZASILANIA: Ta czerwona dioda LED świeci, gdy urządzenie jest podłączone do zasilania.
• WYJŚCIE LED: Ta czerwona dioda LED świeci się, gdy telewizor jest podłączony do odpowiedniego wyjścia HDMI

Port.

• W2 PROWADZONY: Ta czerwona dioda LED świeci, gdy jako obraz główny wybrane jest HDMI IN2.
• in1 PROWADZONY: Ta czerwona dioda LED świeci, gdy jako obraz główny wybrane jest HDMI IN1.
• ŹRÓDŁO: Naciśnij przycisk , aby wybrać źródło wejściowe jako obraz główny, a dioda LED wskaże odpowiednie źródło wejściowe.
• TRYB: Naciśnij przycisk, aby wybrać tryb wyświetlania. ? Zobacz opis 1.
• POZYCJA: Naciśnij przycisk , aby wybrać pozycję obrazu podrzędnego w trybie PIP.
• ROZMIAR: Naciśnij przycisk , aby wybrać rozmiar podobrazu w trybie PIP.
• REZOLUCJA: Naciśnij przycisk, aby wybrać rozdzielczość wyjściową.

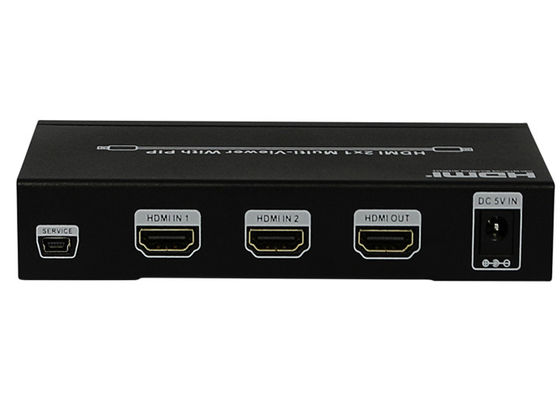

Tylny panel

• USŁUGA: Podłączany do komputera za pomocą narzędzia RS232 i sterowany za pomocą oprogramowania komputera hosta.
• WEJŚCIE HDMI1: To gniazdo jest miejscem, w którym podłączasz źródło HDMI z DVD, PS3.
• WEJŚCIE HDMI2: To gniazdo jest miejscem, w którym podłączasz źródło HDMI z DVD, PS3.
• WYJŚCIE HDMI: To gniazdo służy do podłączenia telewizora HD lub monitora za pomocą kabla HDMI.
• DC 5V W: Podłącz zasilacz 5V DC do urządzenia i podłącz zasilacz do gniazdka ściennego AC.

7. Dminapis 1 Wprowadzenie do trybu:

1.Tryb 1: tryb jednego widoku

2. Tryb 2: tryb PIP

3. Mode3: tryb POP A

4. Tryb 4: tryb POP B

8.Przykład zastosowania
