Szczegóły Produktu:
|
| NADAJNIK: | NADAJNIK | Berło: | SDI Output(BNC female); Wyjście SDI (żeńskie BNC); HDMI Output(Type A female); |
|---|---|---|---|
| Zakres napięcia zasilania: | 7-36V DC | Zasięg transmisji: | 150 metrów |
| Pobór energii: | < 6W | Rozmiar: | (Dł x Szer x Wys): 95,4*152,2*26mm |
| Wejście w formacie wideo: | SDI:3G, HD i SD-SDI (wybierane automatycznie): HDMI: 525i, 625i, 720p 50/59,94/60, 1080i 50/59,94/60 | Głębia kolorów przetwarzania wideo: | RSSI-Blue(5 LEDs); RSSI-niebieski (5 diod LED); Link-Yellow; Link-Żółty; |
| Podkreślić: | Bezprzewodowy przedłużacz SDI HDMI,bezprzewodowy przedłużacz HDMI 150 m,przedłużacz Wifi 150 m HDMI |
||

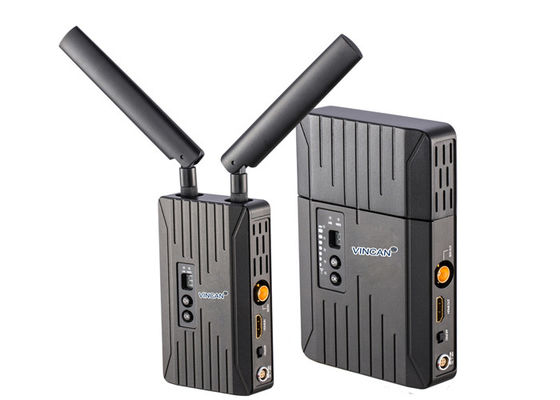

150-metrowy bezprzewodowy przedłużacz 3G SDI HDMI bez żadnych opóźnień
PRO150,150 metrów bezprzewodowy przedłużacz WHDI HDMI i 3G-SDI bez żadnych opóźnień
Cechy:
1. Klamra baterii Sony F970, wygodna do instalacji i wymiany baterii w terenie.
2. Wszystkie porty wejściowe i wyjściowe mają poziom ochrony ESD +-8 kV (HBM, rozładowanie styków). Plug & Play – nie jest wymagane żadne oprogramowanie.
3. Profesjonalne standardowe 4-pinowe wtyczki zasilania LEMO.
4. Każdy RX (odbiornik) jest fabrycznie sparowany z unikalnym TX (nadajnikiem).
5. przemysłowa metalowa i plastikowa obudowa z solidnym chłodzeniem i trwałością.
6. Wbudowana antena kierunkowa RX.
7. Wskaźniki sygnału dla stanu zasilania bezprzewodowego, stanu wideo i odbiornika RSSI.
8. Twardy futerał zapewnia produkt odporny na wodę i wstrząsy.
Specyfikacja
|
|
|
/ |
|
SDI:3G, HD, |
|
|
|
|
|
|
i SD-SDI (wybierane automatycznie): |
|
||
|
|
|
|
|
|
||
|
Wyjściowy format wideo |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59,94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59,94/60, 1080p23,98/24/25 |
|
|
|
|
|
|
|
/29,9/30/50/59,94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Głębia kolorów przetwarzania wideo |
|
Link-żółty； VIDEO-zielony |
|
RSSI-niebieski (5 diod LED);Link-Żółty; |
|
|
|
|
|
WIDEO-Zielony |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pasmo częstotliwości |
|
5,1-5,9 GHz, konfigurowalny z Chinami, |
|
5,1-5,9 GHz, konfigurowalny z Chinami, |
|
|
|
|
Ameryka Północna, Europa itp. |
|
Ameryka Północna, Europa itp. |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Tryb modulacji |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Moc transmisji |
|
Maksymalnie 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
czułość odbiornika |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zajęta przepustowość |
|
20/40 MHz |
|
20/40 MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zakres temperatury |
|
0-40 ℃ (temperatura pracy); |
|
0-40 ℃ (temperatura pracy); |
|
|
|
|
|
-20-60 ℃ (temperatura przechowywania) |
|
-20-60 ℃ (temperatura przechowywania) |
|
|
|
|
|
|
|
|
|
|
Instalacja
1) Upewnij się, że wyjście źródła wideo kamery jest w porządku, a monitor HD jest włączony i przełączony na podłączone wejście wideo
Port.
2) Upewnij się, że zainstalowane są 2 anteny TX.Aby uzyskać optymalne wyniki, ustaw anteny podwójne w kształcie litery „V” i utrzymuj niezakłóconą linię
wzrok między nadajnikiem a odbiornikiem.Poniżej rysunek w celach informacyjnych!
3) Upewnij się, że wszystkie kable wejściowe, wyjściowe SDI lub HDMI są podłączone.
4) Upewnij się, że zarówno nadajnik, jak i odbiornik są zasilane z baterii lub z wejścia DC.Następnie włącz przełącznik zasilania odpowiednio nadajnika i odbiornika.Zaświeci się wtedy wskaźnik POWER.
5) Upewnij się, że nadajnik i odbiornik są ustawione na tę samą częstotliwość.
6) Jeśli kamera jest włączona, a wejście wideo jest prawidłowe, zaświeci się wskaźnik VIDEO po stronie TX.
7) Zanim RX zakończył połączenie bezprzewodowe z TX, wskaźniki RSSI i VIDEO są wyłączone;po nawiązaniu połączenia bezprzewodowego wskaźniki RSSI będą
najpierw zaświeci się i wskaże siłę sygnału.Jeśli odbiornik wykryje wewnętrznie normalne bezprzewodowe wideo z interfejsu powietrznego, VIDEO
zaświeci się wskaźnik.Wcześniej, jeśli port wyjścia wideo SDI lub HDMI odbiornika ma podłączony monitor HD, wyświetli się OSD z
Link łączący jak na poniższym rysunku.
8) System poświęci 20-30 sekund na budowę łącza, w zależności od siły łącza i stanu kanału sygnałowego.Gdy połączenie bezprzewodowe jest
ustalone, że lampka RSSI zaświeci się, wskazując aktualną siłę sygnału bezprzewodowego, zaświecą się wskaźniki VIDO i podłączony monitor HD
będzie odtwarzać wideo i audio w czasie rzeczywistym.
Wybór częstotliwości
System transmisji bezprzewodowej działa w paśmie częstotliwości 5,1-5,9 GHz i może być elastycznie konfigurowany do innych pasm licencjonowanych lub ISM, aby
pomieścić różne regiony świata.Na przednim panelu nadajnika znajduje się przycisk wyboru częstotliwości (patrz ilustracja poniżej), który
zapewnia maksymalnie 4 działające kanały częstotliwości i obsługuje maksymalnie 4 równoczesne jednostki odbiorcze.
