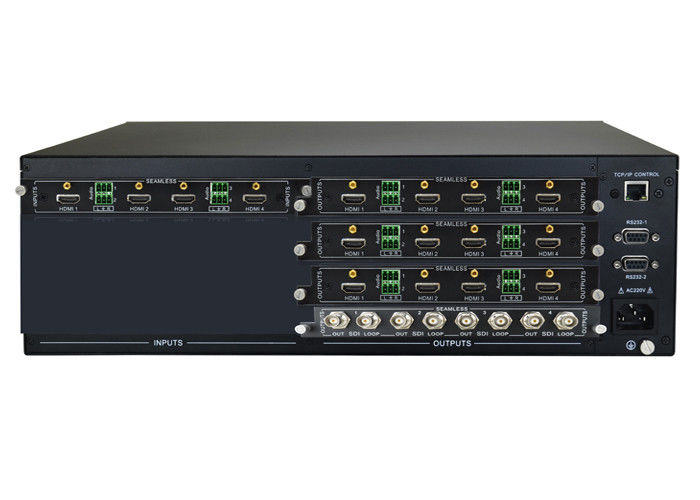

Modułowy przełącznik matrycy wideo 4K UHD z 4 wejściami Hdmi, wyjściem SDI

Modułowy przełącznik matrycy wideo 4K UHD z 4 wejściami Hdmi SDI

Modułowy przełącznik matrycy wideo 4K UHD z 4 wejściami HDMI 12 HDMI i 4-kanałowym wyjściem SDI

1. Przegląd

Opcjonalne modułowe karty wejściowe obejmują następujące złącza: HDMI, DVI, VGA, HDBaseT (z RS232 i dwukierunkowym szerokopasmowym IR),

Światłowodowe i analogowe wideo ze skalowaniem cyfrowym przez HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, komponent wideo, S-video i

kompozyt wideo).Modułowe karty wyjściowe zawierają następujące złącza: HDMI, SDI, DVI, VGA, HDBaseT i Światłowód.

Osadzanie dźwięku stereo jest obsługiwane na kartach wejściowych HDMI, aby umożliwić dodanie dźwięku analogowego do sygnału cyfrowego.Dźwięk stereo może

być również de-embeded przy użyciu kart wyjściowych HDMI lub HDBaseT.Zaawansowane zarządzanie EDID ogranicza źródła do wyprowadzania tylko dźwięku stereo,

podczas emulacji natywnych danych wideo z dołączonych wyświetlaczy.Ten system umożliwia przełączanie analogowego dźwięku ze sparowanym cyfrowym wideo,

eliminując konieczność stosowania dodatkowego przełącznika matrycy audio.

Przezroczyste nakładki na przyciski zapewniają czytelny tekst na panelu przednim, który można dostosować do każdej instalacji.Sterowanie przez IR, RS232 i

TCP/IP zapewnia szeroki zakres opcji dla systemów sterowania innych firm.Dziesięć programowalnych ustawień wstępnych zapewnia wydajny sposób konfiguracji

dystrybucja wideo i audio dla typowych wzorców użytkowania.

2. Cechy

• Rozdzielczość 4K UHD przez HDMI i HDBaseT

• Obsługiwane połączenia: VGA, SDI, DVI, HDMI, HDBaseT i światłowodowe

• Wysoka przepustowość do 10,2 Gb/s

• Dodaj modułowe karty we/wy w oparciu o możliwości rozbudowy

• Ultraprzełączanie krzyżowe

• Zaawansowane zarządzanie HDCP i EDID

• Konstrukcja z możliwością wymiany na gorąco

• Jasne podświetlane przyciski

• Sterowanie przez IR, Ethernet i RS-232

• 10 globalnych ustawień wstępnych

• Wyświetlacz LCD na panelu przednim do przełączania i statusu

• Blokada bezpieczeństwa przedniego panelu

• Obudowa aluminiowa do montażu w szafie typu rack 3 RU

3. Specyfikacja .

Połączenia we/wy:

• Wejście podwozia: 4 x karty wejściowe

• Wyjście obudowy: 4 x karty wyjściowe

• Przepustowość dla każdego wejścia/wyjścia: 340 MHz (10,2 Gb/s)

• Impedancja wejściowa/wyjściowa: 75 omów

• Prędkość przełączania: 200ns (maks.)

• Zysk: 0 dB

• Maksymalne opóźnienie: 5nS (+/- 1nS)

Kontrola:

• Szeregowy port sterowania: RS-232, 9-pinowe żeńskie złącze D

• Konfiguracje pinów: 2 = TX, 3 = RX, 5 = GND

• Sterowanie na panelu przednim: Przyciski

• Sterowanie TCP/IP przez Ethernet

Ogólne i środowiskowe:

• Materiał: aluminiowa malowana na czarno rama Rozmiar: obudowa rack 3 RU

• Wilgotność: 10% ~ 90%

• Temperatura pracy: 0° do +40°C (+32° do +104°F)

• Wilgotność pracy 20% do 90%, bez kondensacji

• Temperatura przechowywania -10° do +60° C (+14° do +140° F)

• Wilgotność przechowywania 20% do 90%, bez kondensacji

• Instalacja: do montażu w stojaku

Zasilanie, ESD i przepisy

• Zasilanie międzynarodowe: 110VAC ~ 240VAC, 50/60Hz

• Pobór mocy: 135 watów w pełni zaludnionych

• Ochrona ESD: 15kV

• Przepisy: CE, RoHs, FCC

• Wymiary obudowy: 483x317x133mm (3U)

• Waga przesyłki produktu: 7,71 kg (17 funtów)
