Szczegóły Produktu:
|
| Szybkości transmisji SDI: | 2,970 Gb/s, 1,485 Gb/s | Standardowy SMPTE: | 425M poziom A i B, 424M, 292M, 259M-C |
|---|---|---|---|
| Odległość kabla SDI: | 3G/HD/do 100/200 metrów z kablem BELDEN 1694A | Odległość kabla HDMI: | 10 m, 8/12-bitów |
| Pobór energii: | 5W | Wymiary: | 110mm (szer.)×288mm (gł.)×32mm (wys.) |
| Waga: | 750 gramów | Materiał podwozia: | Metal |
| Podkreślić: | Konwerter HDMI 2,970 Gb/s,Konwerter HDMI 5 W |
||

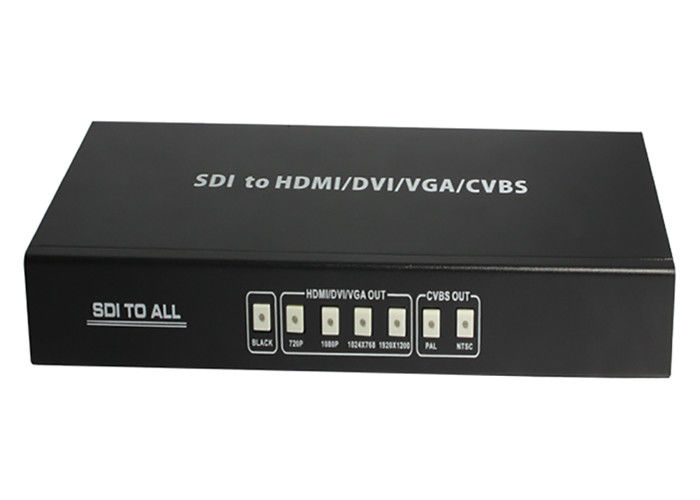

Konwerter HDMI 2,970 Gb/s
Konwerter skalera ALL na SDI
1. Wstęp
Konwerter skalujący SDI na ALL umożliwia wyświetlanie sygnałów SD, HD i 3G-SDI na wyświetlaczu portu HDMI/DVI/VGA/Composite.Oznacza to, że teraz profesjonalistom łatwiej jest dystrybuować i rozszerzać swój sygnał SDI, jednocześnie dając możliwość wyświetlania pracy na tych wyświetlaczach.Co więcej, dzięki wyjściom audio L/R użytkownicy mogą odtwarzać analogowe formaty audio, podczas gdy konstrukcja pętli 3G-SDI przynosi korzyści użytkownikom, umożliwiając im jednoczesne wyświetlanie treści na wyświetlaczach portów SDI i HDMI/DVI/VGA/Composite.
2. Funkcje
Obsługuje sygnały wejściowe SD-SDI, HD-SDI i 3G-SDI z automatycznym wykrywaniem;
Obsługuje jednocześnie wyjścia HDMI/DVI/VGA/Composite i SDI (bypass);
Interfejs SDI działa z przepływnością 2,970 Gbit/s, 2,970/1,001 Gbit/s,
1.485 Gbit/s, 1.485/1.001 Gbit/s i 270 Mb/s;
Obsługuje odległość wejścia/wyjścia SDI do 100 metrów (3G-SDI), 200
metrów (HD-SDI) lub 300 metrów (SD-SDI);
Skaluj dowolny sygnał SDI do HDMI/DVI/VGA/Composite:
1. Taktowanie HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200;
2. Format kompozytowy: PAL,NTSC;
Obsługuje tryby wejścia SDI:
1. SD-SDI (SMPTE 259M-C, przy przepływnościach 270 Mbit/s)
2. HD-SDI (SMPTE 292M, przy przepływnościach 1.485 Gbit/s i 1.485/1.001 Gbit/s)
3. 3G-SDI (SMPTE 424M/425M-AB, przy przepływnościach 2,970 Gbit/s i
2.970/1.001 Gb/s)
Ø obsługuje wyjście sygnału czarnego ekranu;
Ø Wyrównane i ponownie taktowane wyjście pętli;
Ø alternatywne wyjście audio na analogowe 2CH;
Zawartość Paczki
Konwerter skalera SDI na WSZYSTKIE 1 szt.
Zasilacz 12 V/2,5 A DC 1 szt
Instrukcja obsługi 1 sztuk
3. Specyfikacja
Standard SMPTE .............................................425M poziom A i B, 424M, 292M, 259M-C
Szybkości transmisji SDI ............................................. 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001 Gb/s i 270 Mb/s

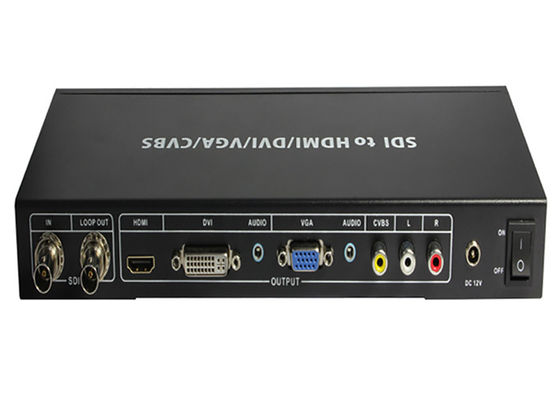

Port wejściowy ................................................ ...........1×BNC (SD/HD/3G-SDI)
Port wyjściowy ................................................ ...........1×BNC (obejście SD/HD/3G-SDI),
1×HDMI (złącze typu A),
1×DVI z dźwiękiem
1x VGA z dźwiękiem
1×kompozyt z R/L
Ochrona ESD................................................ ... Model ciała ludzkiego:
±8kV (wyładowanie w szczelinie powietrznej)
±4kV (wyładowanie stykowe)
Odległość kabla SDI............................................. 3G do 100m (kabel BELDEN 1694A)
HD do 200m (kabel BELDEN 1694A)
SD do 300m (kabel BELDEN 1694A)
Wymiary ................................................. ......... 110mm (szer.)×288mm (gł.)×32mm (wys.)
Waga ................................................. .......................750g
Materiał podwozia ................................................ ......... metal
Temperatura robocza.............................................. 0 ˚C~40 ˚C/32 ˚F~104 ˚F
Temperatura przechowywania................................................ ... -20 ˚C~60 ˚C/-4 ˚F~140 ˚F
Wilgotność względna ............................................. ........ 20~90% RH (bez kondensacji)
Pobór energii ................................................ .........5W
