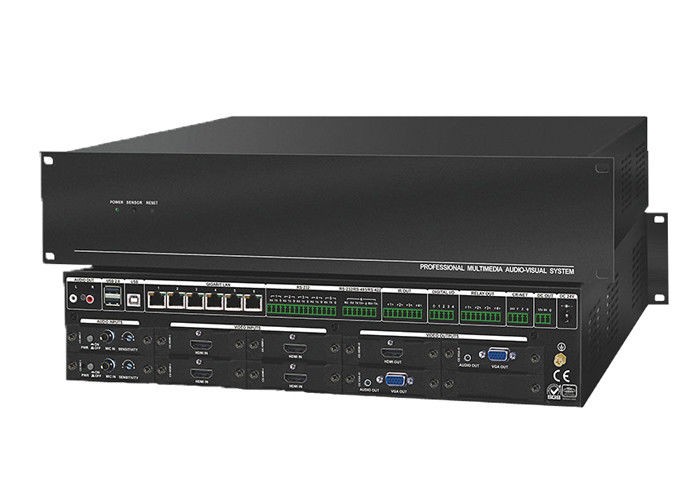

Modułowy multimedialny system programowalnego sterownika

Modułowy multimedialny system programowalnego sterownika

Wstęp:

WL-NET-4000to programowalny modułowy sterownik multimedialny.Dzięki elastycznej konfiguracji portu kontroler może:

steruj wzmacniaczem, światłem i kurtyną lub innymi urządzeniami akustycznymi i fotoelektrycznymi jednym dotknięciem.I jest bezproblemowy

funkcja przełączania może realizować segmentację obrazu, dowolny PIP.Interakcja dowolnych dwóch punktów w obszarze lokalnym

sieć może być również łatwo z nim zrealizowana.Znajduje szerokie zastosowanie w nauczaniu, salach konferencyjnych, salach multimedialnych i innych okazjach.

Cechy:

1. Port wideo: Wbudowana bezszwowa matryca przełączania kart 4x2+1, obsługuje sygnał SDI/DVI/VGA/HDMI/HD BaseT, 2 kanały mogą być używane do segmentacji obrazu, łączenia obrazu, arbitralnego obrazu w obrazie;

2. 4 słabe porty przekaźnikowe: mogą sterować przełącznikiem blokady elektromagnetycznej dostępu do klasy, blokady elektromagnetycznej szafki platformy itp.;

3. Porty szeregowe: 5 dwukierunkowych portów RS-232 i 1 port RS-232/485/422 do sterowania projektorem, kamerą itp.;

4. 4 cyfrowe porty we/wy: do wykrywania sygnału i alarmu monitorowania połączenia szafy, zamka elektronicznego itp.;

5. 2 porty USB typu A, 1 porty USB typu B: realizacja funkcji KVM, zdalne przełączanie myszy i klawiatury;

6. 1 port WL-NET: do sterowania urządzeniami, takimi jak kontroler mocy, regulator głośności, ściemniacz itp.;

7. 2 porty słabej mocy wyjściowej: 1 5 V, 1 12 V;

8. Port wejściowy audio: 2 gniazda kart dźwiękowych, wbudowane dekodowanie dźwięku, obsługa transmisji za pomocą jednego przycisku w całym pomieszczeniu kontrolnym, automatyczne przełączanie na wyjście transmisji;

9. Wbudowany 6-portowy przełącznik 100M: realizuj zintegrowane zarządzanie przez oprogramowanie, może być podłączony do kamer IP;

10. Pamięć: 1G DDR-RAM, 1G flash;

11. Modułowy multimedialny programowalny system sterownika

Specyfikacja:

Schematmodułowy multimedialny system programowalnego sterownika​ :
