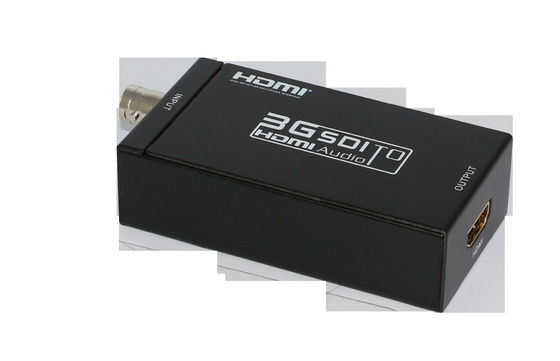

Konwerter SDI na HDMI

1. Wstęp

Konwerter MINI SDI na HDMI umożliwia wyświetlanie sygnałów SD-SDI, HD-SDI i 3G-SDI na wyświetlaczach HDMI zapewniając jednocześnie wysoką przepływność 2,970 Gbit/s, aby zapewnić szybką transmisję sygnału bez żadnych strat.Dla profesjonalistów oznacza to, że teraz łatwiej jest dystrybuować i rozszerzać sygnał 3G SDI, jednocześnie dając możliwość wyświetlania Twoja praca na wyświetlaczach HDMI dzięki wbudowanemu konwerterowi HDMI.

2. Funkcje

1. Praca przy 2,970Gbit/s, 1,485Gbit/s i 270Mbit/s

2. Obsługuje SMPTE 425M, SMPTE 424M, SMPTE 292M, SMPTE 259M-C

3. Wyrównane i ponownie taktowane wyjście pętli Zintegrowany de-embedder audio dla maksymalnie 8 kanałów, Dźwięk 48 kHz

4. Konwersja z poziomu B SMPTE 425M na poziom A 1080p 50/59.94/60 4:2:2 10-bit

5. Połącz się z innymi jednostkami, aby rozszerzyć swój sygnał na duże odległości

• Pakiet

• Konwerter 3G SDI na HDMI

• Zasilacz 5 V DC

• Instrukcja obsługi

4. Specyfikacja

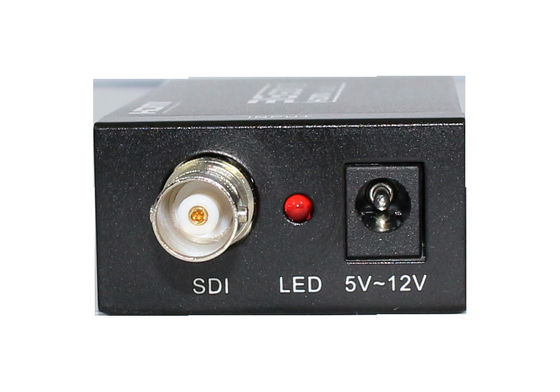

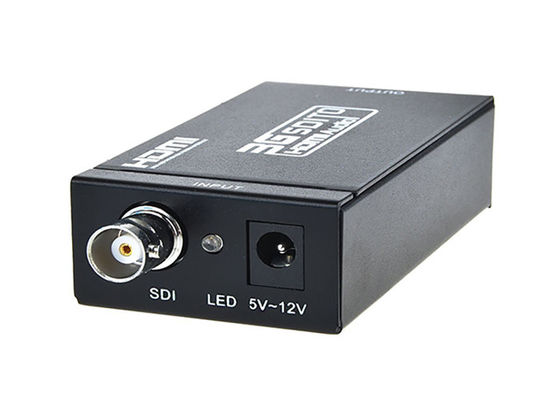

Port wejściowy ................................................ ....................1 x BNC (SDI/HD-SDI/3G-SDI)

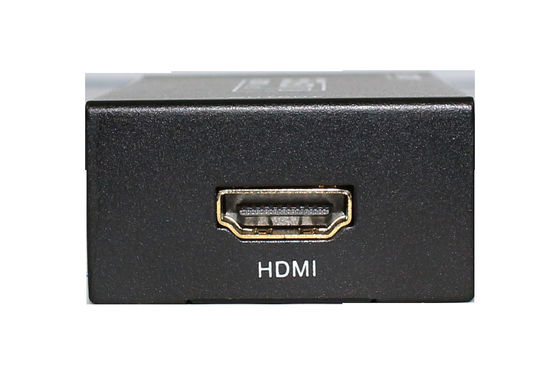

Port wyjściowy ................................................ ...............1 x HDMI

Szybkości transmisji SDI ............................................. 2,970 Gb/s i 2,970/1,001 Gb/s

Rozdzielczość wejścia/wyjścia ............................................. ....... 480i, 576i, 720p przy 50/59,94,60 ,1080i przy 50/59,94/60

1080p@23,97/24/25/29,97/30/50/59,94/60

Zasilacz................................................ ............... DC 5V-12V

Ochrona ESD ................................................ ............Model ludzkiego ciała ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe)

Wymiar ................................................. ....................80mm x 41mm x 25mm

Waga ................................................. ...........................150g

Temperatura robocza................................................ .. 0°C ~ 40°C / 32°F ~ 104°F

Temperatura przechowywania................................................ ..... -20°C ~ 60°C / -4°F ~ 140°F

Wilgotność względna ............................................. ............. 20 ~ 90% RH (bez kondensacji)

Pobór mocy (maks.) ............................................. ... 5W

5. Schemat aplikacji:
