Szczegóły Produktu:
|
| Nazwa produktu: | 7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Kontroler ściany wideo 16 kanałów Wyjście 18 kanałów Wejście | Wejścia: | 18-kanałowe wejście HDMI X, DVI (1x), HDMI (1x), VGA (1x), SDI (1x), 1 porty wejściowe X4K HDMI |
|---|---|---|---|
| Wyjścia: | 16-kanałowe porty wyjściowe HDMI | Rozdzielczość wejściowa: | XGA/SXGA/SXGA+/UVGA/WUXGA/1080p itp., kompatybilne z niestandardową ultrawysoką rozdzielczością |
| oprogramowanie sterujące systemem: | Dedykowane oprogramowanie sterujące Application Pro | Moc: | Podwójne zasilacze 100AC ~ 240VAC, 50/60Hz, bardziej godny zaufania tryb pracy zasilacza z możliwośc |
| Podkreślić: | Kontroler ściany wideo SDI HDMI,kontroler ściany wideo 7U HDMI,kontroler ściany wideo 7U HD |
||

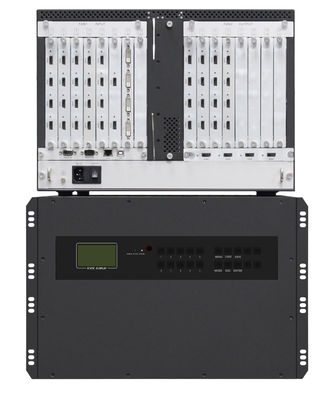

7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Kontroler ściany wideo 16 Ch Wyjście 18 Ch Wejście
Kontroler ściany wideo HDMIWstęp:
| rodzaj | Przedmiot | Parametry szczegółowe | ||||
| podwozie | 1 U | 2U | 3,5 μm | 7U | 12,5U | |
| Tablica sterowania | 1 | 1 | 1 | 1 | 1 | |
| Gniazda rozszerzeń | 1 | 1 | 3 | 1 | 1 | |
| Gniazda na karty wejściowe/wyjściowe | 2 | 4 | 8 | 16 | 36 | |
| Waga | 8,5 kg | 11 kg | 18 kg | 31,5 kg | 49 kg | |
| Wymiar (L)*(W)* (H)cm | 58*45*21 | 60*54*20 | 62*63*30 | 60*54*47 | 63*59*74 | |
| Karta planszowa | Karta wejściowa | Różne KARTY wejściowe można dowolnie łączyć: karta DVI-I (obsługa Compositevideo, DVI, HDMIL, component, VGA), karta wejściowa 4K, karta SDI, wejście IP.- Tablica STD, tablica wydawnicza informacji itp. | ||||
| karta wyjściowa | Karta HDMI (wbudowany dźwięk), karta HDMI (wbudowany port audio + 3,5 mm) | |||||
| Kontrola | Metoda komunikacji | Obsługa kontroli sieci TCP i kontroli portu szeregowego;Obsługa wyjścia pętli RS232 i RS485; | ||||
| Kontrola CMS | Oprogramowanie DIMP | |||||
| Kontrola BS | Nie ma potrzeby instalowania żadnego oprogramowania klienckiego | |||||
| Kontrola międzyplatformowa | Obsługa okien, IOS MACOS, Android, Linux | |||||
Kontroler ściany wideo HDMI wykorzystujący pola aplikacji:
Główne cechy:
1. Tryb obrazu POP Picture Out:Wiele lub częściowe sygnały są wyświetlane na pełnym lub częściowym ekranie
w dowolnym kształcie prostokąta, jeden panel może stworzyć maksymalnie 4 okna wideo.
Rysunek 2.2 Tryb kafelków POP
2. Pojedynczy ekran może utworzyć maksymalnie 16 okien wideo:na tym samym całym ekranie można ustawić 4 obszary CBD,
każdy CBD może otworzyć 4 okna, tj. jeden ekran może utworzyć maksymalnie 16 okien.
3. Tryb PIP:użyj jednego obrazu jako tła;pozostałe okna wideo przyjmują tryb kafelkowy.
4. Tryb nakładania się:użyj jednego kanału jako tła, wyświetlane są również inne kanały
na ekranie z niewidoczną nakładającą się częścią.
5.Skalowanie i pozycjonowanie:Rozmiar jest skalowalny, a pozycja regulowana.
6. Technologia osłony krawędzi:W tradycyjnej technologii łączenia, w przypadku kontaktu ze ścianą wideo
składający się z projektora tylnego, telewizora panelowego, LCD/PDP lub DLP, CRT, ponieważ ich obrazy są łączone po złożeniu
podzielone, a sąsiednie wyświetlacze nie mogą wyświetlać krawędzi tnącej ze względu na luki, ogólny obraz;
stanie się nienaturalny.
Dzięki udoskonalonej regulacji pikseli i automatycznemu rozszerzeniu sygnału krawędzi, część zakrywająca krawędź
jest ekranowany, aby uzyskać naturalny i intuicyjny widok.Podczas debugowania użytkownicy muszą tylko wprowadzić w
oprogramowanie sterujące wielkością wyświetlacza i przybliżoną wartością szerokości tylnej krawędzi,
automatycznie obliczy wymagany zakres ekranowania i wykona maskę za pomocą naszych unikalnych technik.
7. Technologia dostrajania krawędzi:Dokonaj regulacji pojedynczego piksela splatanej krawędzi ekranu przez
obsługa oprogramowania sterującego w celu osiągnięcia bezproblemowego łączenia.Technika nadaje się do projekcji przedniej,
tylna projekcja, wyświetlacz DLP i tak dalej.
8. Tryby zdefiniowane przez użytkownika:Oferujemy bogatą funkcję przypisywalnych trybów, istnieje 30 wbudowanych trybów zdefiniowanych przez użytkownika,
oraz wiele zewnętrznych trybów przypisanych przez użytkownika i obsługiwanych paneli dotykowych, takich jak Crestron.
9. Regulacja parametrów obrazu (balans bieli/jasność/kontrast/nasycenie):
Wszystkie parametry są ustawione jako stan standardowy, gdy towary opuszczają fabrykę, użytkownicy mogą dostosować;
to zgodnie z rzeczywistą potrzebą.Na przykład, użytkownik może dostosować balans bieli każdego wyjścia do
spraw, aby kompleksowy balans bieli ściany telewizora / ściany łączącej osiągnął stan tak doskonały, jak to tylko możliwe.
10. Wyświetlanie logo w tle (wymaganie niestandardowe):dostępny jako wyświetlacz logo w tle,
zgodnie z życzeniem klienta będziemy przechowywać obrazy segmentacji w odpowiednich interfejsach,
logo tła można połączyć w pełny obraz, każde logo tła na ekranie można aktywować;
lub dezaktywowane i można je dowolnie wymieniać w zależności od potrzeb.
Korzystanie z aplikacji:
7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Kontroler ściany wideo 16 Ch Wyjście 18 Ch Wejście
