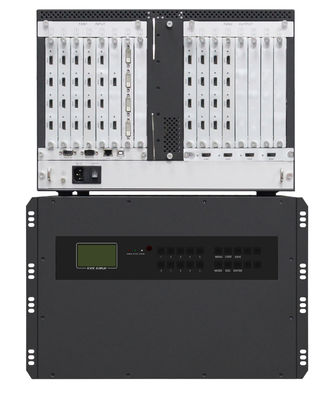

Kontroler ściany wideo HDMI 7U

Kontroler ściany wideo HDMI z wykorzystaniem pól aplikacyjnych:

Główne wydarzenia:

1. POP Picture Out Picture Mode:Wielokrotne lub częściowe sygnały są wyświetlane na pełnym lub częściowym ekranie

w dowolnym kształcie prostokąta, pojedynczy panel może tworzyć maksymalnie 4 okna wideo.

Rys. 2.2 Tryb płytek POP

2. Jeden ekran może tworzyć maksymalnie 16 okien wideo:na tym samym całym ekranie, można ustawić 4 obszary CBD,

Każde CBD może otworzyć 4 okna, tj. jeden ekran może tworzyć maksymalnie 16 okien.

3. Tryb PIP:użyć określonego obrazu jako tła; pozostałe okna wideo przyjmują tryb płytek.

4. Tryb nakładania się:użyć pewnego kanału jako tła, inne kanały są również wyświetlanie

na ekranie z niewidzialną częścią nakładania.

5.Skalizacja i pozycjonowanie:Wielkość jest skalowalna i ustawialna.

6Technologia osłon krawędzi:Pod tradycyjną technologią splicingu, gdy napotka się ścianę wideo

składające się z tylnego projektoru, telewizora panelowego, LCD/PDP lub DLP, CRT, ponieważ ich obrazy są splicywane po

W przypadku, gdy wyświetlacze są podzielone i sąsiednie nie mogą wyświetlać krawędzi cięcia z powodu luk, ogólny obraz

stanie się nienaturalnie nienormalny.

Poprzez precyzyjną regulację pikseli i sygnał krawędzi automatycznie rozszerzony, część pokrywająca krawędzi

Podczas debugowania użytkownicy muszą tylko wprowadzić w

oprogramowanie sterujące, wartość rozmiaru urządzenia wyświetlania i przybliżoną wartość szerokości tylnej krawędzi,

Automatycznie obliczy wymagany zasięg osłony i wykona maskę za pomocą naszych unikalnych technik.

7Najnowocześniejsza technologia dopasowywania:Wykonaj dostosowanie na pojedynczym pikseli przycinania krawędzi ekranu przez

obsługa oprogramowania sterującego w celu osiągnięcia bezproblemowego splicingu.

projekcja tylna, wyświetlacz DLP i tak dalej.

8. Tryby określone przez użytkownika:Oferujemy bogate funkcje przypisywalnych trybów, istnieje 30 wbudowanych trybów zdefiniowanych przez użytkownika,

i wiele zewnętrznych trybów przypisanych przez użytkownika, i obsługiwany panel dotykowy, taki jak Crestron.

9.Parametry obrazu (równowaga bieli/jasność/kontrast/nasycenie):

Wszystkie parametry są ustawione jako stan standardowy, gdy towary opuszczają fabrykę, użytkownicy mogą dostosować

Na przykład użytkownik może dostosować bilans białości każdego wyjścia do

osiągnąć jak najdoskonalszy stan całkowitego bilansu białości ściany telewizora/ ściany splicingowej.

10. Widowisko logo w tle (wymaga dostosowania):dostępny jako wyświetlacz logo w tle,

Zgodnie z zapotrzebowaniem klienta, będziemy przechowywać obrazów segmentacji w odpowiednich interfejsów,

logo tła może być spliced do pełnego obrazu, każdy logo tła na ekranie może być aktywowany

lub wyłączone i można je swobodnie wymienić w razie potrzeby.

Użycie aplikacji:

7U 4x4 3x5 3x4 2x2 3x3 DVI VGA SDI HDMI Video Wall Controller 16 Ch Wyjście 18 Ch Wejście
