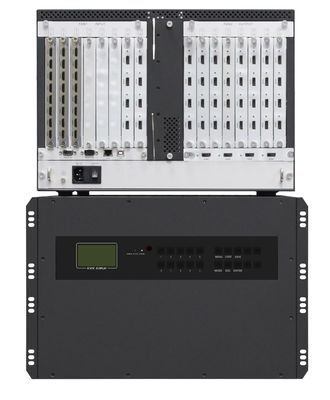

Kontroler ściany wideo serii WL-HDVP w obudowie 1 U , 2 U, 3,5 U i 7 U

Kontroler ściany wideo serii WL-HDVP w obudowie 1 U , 2 U, 3,5 U i 7 U

5 prostych kroków, aby wybrać odpowiedni model kontrolera ściany wideo Winlink (WL-HDVP) dla swojej ściany wideo.

Jak wybraćWinlinkModel VWC (kontroler ściany wideo) odpowiedni dla Ciebie?

Sterowniki Winlink VWC są modułowo zaprojektowane z obudową, kartami wejściowymi, kartami wyjściowymi i innymi elementami funkcjonalnymi,

które bardzo ułatwiają wybór konfiguracji.

Krok I: Potwierdź liczbę wymaganych portów wejścia/wyjścia (I/O).

Weźmy na przykład projekt ściany wideo 2x4.W tym przypadku potrzebujesz 8x wyjść.Jeśli na przykład połączysz się z 8 sygnałami PC i

4 sygnały DVD, łączna liczba wejść wynosiłaby 12x.W przypadku tego typu projektu ściany wideo możesz potwierdzić 8x wyjście i

12x sygnały wejściowe.(Patrz zdjęcie poniżej)

Krok II: Potwierdź interfejsy sygnałów we/wy.

Ponieważ karty wejścia i wyjścia Winlink są oparte na konstrukcji modułowej, użytkownik musi określić, jakich interfejsów sygnałowych potrzebuje, aby obudowa sprzętowa mogła być wypełniona powiązanymi kartami.W tym projekcie wyjścia mają interfejsy DVI, a wejścia to interfejsy HDMI i DVI.Oznacza to, że potrzebujesz wielu kart wyjściowych DVI, kart wejściowych HDMI i DVI.Winlink zapełni obudowę odpowiednimi kartami we/wy zgodnie z żądaniem kupującego w fabryce przed wysyłką.

4-kanałowa karta wejściowa HDMI

4-kanałowa karta wejściowa DVI

4-kanałowa karta wyjściowa DVI

Krok III: Potwierdź ilość kart (lub gniazd) we/wy.

W tym projekcie, który wymaga 8x wyjść DVI, 8x wejść HMDI i 4x wejść DVI.

Potrzebujesz 2x sztuk 4-kanałowych kart wejściowych HDMI (4x porty wejściowe na kartę), 1x sztuk 4-kanałowych

Karty wejściowe DVI (4 porty wejściowe na kartę) i 2 szt. 4-kanałowych kart wyjściowych DVI (4 porty wyjściowe na kartę).

Zobacz poniższą listę:

Lista kart we/wy

Krok IV: Wybierz swójWinlinkpodwozie.

Winlink WL-HDVP ma modele, w tym 1 U, 2 U , 3,5 U i 7U dla obudowy.Obudowa o rozmiarze 1U

który obsługuje 1 gniazdo wejściowe i 1 gniazdo wyjściowe. Obudowa o rozmiarze 2U, która obsługuje 2 gniazda wejściowe i 2 gniazda wyjściowe.

Obudowa o rozmiarze 3,5 U, która obsługuje 5 gniazd wejściowych i 6 gniazd wyjściowych.Obudowa o rozmiarze 7U, która obsługuje 8 gniazd wejściowych

i 9 gniazd wyjściowych.

Teraz masz ostateczną listę i możesz zrezygnować z zamówienia, a następnie poczekaj, aby cieszyć się dniem rozpakowywania!

Aby uzyskać więcej informacji, skontaktuj się z Winlink za pośrednictwemwww.video-wallcontroller.comlub sales@winlinktech.com.
