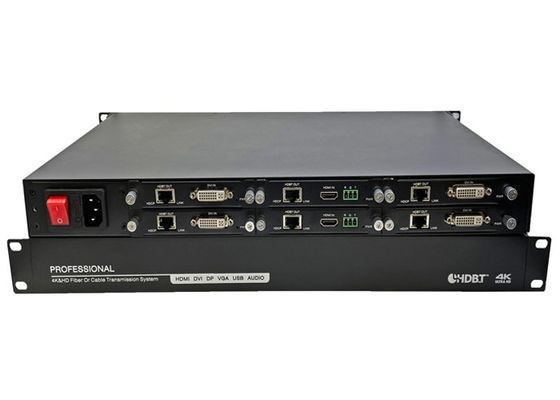

Szczegóły Produktu:
|
| Nazwa produktu: | Ultra Slim 4K HDMI przez HDBaseT 70-metrowy Exender z 6 portami wyjściowymi HDBaseT | Złącze HDBaseT: | RJ45 |
|---|---|---|---|
| Odległość HDBaseT: | 70 metrów i 100 metrów | Pasmo: | 10,2 Gb/s |
| Wersja HDBaseT: | V1.0 | Specyfikacja IR: | Wsparcie 0 ~ 38 Khz |
| Podkreślić: | Przedłużacz wideo 70M USB,przedłużacz wideo Unix USB,przedłużacz wideo Windows HD |
||
PRZEGLĄD PRODUKTÓW:
Nadajnik:
HDBaseT OUT: Podłącz do odbiornika za pomocą jednego kabla CAT5e/6/7 w celu transmisji wszystkich sygnałów danych, w tym zasilania.
(2) IR OUTPołącz z urządzeniem IR Blaster, aby przesyłać sygnały IR do urządzeń znajdujących się w bezpośrednim polu widzenia urządzenia IR Blaster.
IR IN: Podłącz do przedłużacza podczerwieni, aby rozszerzyć zasięg sterowania na podczerwień zdalnie zlokalizowanego urządzenia.Upewnij się, że używany pilot znajduje się w bezpośrednim polu widzenia przedłużacza podczerwieni.
Aktywna dioda HDBaseT: Ta dioda LED będzie migać co sekundę po włączeniu urządzenia.
Dioda LED połączenia HDBaseT: Ta dioda LED zaświeci się, gdy zostanie ustanowione połączenie HDBaseT między nadajnikiem a odbiornikiem.
HDMI IN: Służy do podłączania urządzeń źródłowych HDMI, takich jak odtwarzacz DVD lub Blu-ray.
RS232: Podłącz do komputera PC lub laptopa przez terminal RS232 do 9-pinowego kabla D-Sub w celu transmisji poleceń RS-232.
(3) Dioda HDCP: Ta dioda LED będzie migać, gdy urządzenie nie ma HDCP, zawsze świeci, gdy urządzenie ma HDCP.
Odbiorca:
①HDBaseT IN: Podłącz do odbiornika za pomocą jednego kabla CAT5e/6/7 w celu transmisji wszystkich sygnałów danych, w tym zasilania.
② IR OUTPołącz z urządzeniem IR Blaster, aby przesyłać sygnały IR do urządzeń znajdujących się w bezpośrednim polu widzenia urządzenia IR Blaster.
③ IR IN: Podłącz do przedłużacza podczerwieni, aby rozszerzyć zasięg sterowania na podczerwień zdalnie zlokalizowanego urządzenia.Upewnij się, że używany pilot znajduje się w bezpośrednim polu widzenia przedłużacza podczerwieni.
④ Aktywna dioda LED HDBaseT: ta dioda LED będzie migać co sekundę po włączeniu urządzenia.
⑤Dioda LED łącza HDBaseT: Ta dioda LED zaświeci się po ustanowieniu łącza HDBaseT między nadajnikiem a odbiornikiem.
⑥DC 12 V: Podłącz zasilacz 12 V DC do urządzenia i podłącz zasilacz do gniazdka sieciowego.
① HDMI OUT: Umożliwia podłączenie do urządzenia źródłowego HDMI, takiego jak odtwarzacz DVD lub Blu-ray.
② RS232: Podłącz do komputera PC lub laptopa przez terminal RS232 do 9-pinowego kabla D-Sub w celu transmisji poleceń RS-232.
③ Dioda HDCP: Ta dioda LED będzie migać, gdy urządzenie nie ma HDCP, zawsze świeci, gdy urządzenie ma HDCP.
Specyfikacje produkcyjne
| Funkcjonować | Liczba sygnału wejściowego | Nadajnik: 6-CH (DVI, HDMI, IR, przełącznik zdalny) |
| Liczba sygnału wyjściowego | Odbiornik: 1CH (DVI, HDMI, IR, przełącznik zdalny) | |
| Odległość transmisji |
WLHDB-USB70:0-70m WLHDB-USB100:0-100m |
|
| Wydajność transmisji wideo | Interfejs wejścia wideo | HDMI i DVI-I (obsługuje tylko sygnał DVI-D) |
| Interfejs wyjścia wideo | HDMI i DVI-I (obsługuje tylko sygnał DVI-D) | |
| Rezolucja | Maksymalna obsługa 1080p/1080i/720p/720i/576p/576i/480p/480i 4K×2K | |
| Maksymalna szybkość transferu | 10 Gb/s | |
| IR | Interfejs zdalnego sterowania | Port audio 3,5 mm |
| Interfejs zdalnego sterowania | Sygnał pilota na podczerwień | |
| USB | Protokół | Obsługuje tylko klawiaturę i mysz USB |
| Zasilacz | Zakres napięcia |
Wejście: AC110V-220V, 50/60 HZ Wyjście: DC9V/1A |
| Pobór energii |
Nadajnik: 5 W Odbiornik: 5 W |
|
| Atrybut wyglądu | Rozmiar (dł.×szer.×wys.) |
Nadajnik: 112,4 mm × 78,9 mm × 27,9 mm Odbiornik: 112,4mm×78,9mm×27,9mm |
| Materiał | Stalowa obudowa | |
| Kolor | Czarny | |
| Środowisko działania | Temperatura przechowywania | -40-80 ℃ |
| Wilgotność względna | 0-95% (bez kondensacji) | |
| Temperatura pracy | -15 ℃-55 ℃ | |
| Nazwa produktu | Ultra Slim 4K HDMI przez HDBaseT 70-metrowy Exender z 6 portami wyjściowymi HDBaseT | |
Korzystanie ze schematu aplikacji:
Ultra Slim 4K HDMI przez HDBaseT 70-metrowy Exender z 6 portami wyjściowymi HDBaseT
