Konwerter 1080P MINI HDMI na SD / HD / 3G SDI z HDMI1.3 HDCP1.1 / 1.2

1,0Wstęp

Konwerter MINI HDMI na SDI umożliwia wyświetlanie sygnałów HDMI na wyświetlaczu SDI, zapewniając jednocześnie wysoki

przepływności 2,970 Gbit/s zapewniają sygnał o wysokiej rozdzielczości bez żadnych strat.Dla profesjonalistów oznacza to

że teraz łatwiej jest przekonwertować sygnał HDMI o wysokiej rozdzielczości z dźwiękiem na SDI w celu transmisji na duże odległości

i wyświetlaj swoją pracę na wyświetlaczu SDI.

2,0Cechy

***Obsługa HDMI1.3 HDCP1.1/1.2;

***Pokazuje źródło HDMI na wyświetlaczu SDI.;

Interfejs SDI działa z przepływnością 2,970 Gbit/s, 2,970/1,001 Gbit/s;

1.485 Gbit/s, 1.485/1.001 Gbit/s i 270 Mb/s;

***Obsługuje taktowanie wejścia HDMI: 480i@59.94, 576i, 720p@50/59.94/60,

1080i przy 50/59,94/60, 1080p przy 23,98/24/25/29,97/30/50/59,94/60;

***Konwertuje sygnał HDMI na SDI:480i/576i na SD-SDI (SMPTE 259M-C, przy przepływnościach 270 Mbit/s)

720p/1080i do HD-SDI (SMPTE 292M, przy przepływności 1.485 Gbit/s lub 1.485/1.001 Gbit/s) 1080p do 3G-SDI

(SMPTE 424M/425M-AB, przy przepływnościach 2,970 Gbit/s i 2,970/1,001 Gbit/s).

***Obsługuje odległość wyjściową SDI do 100 metrów (3G-SDI), 200 metrów (HD-SDI) lub 300 metrów (SD-SDI);

***Konwerter 1080P MINI HDMI na SD / HD / 3G SDI z HDMI1.3 HDCP1.1/1.2

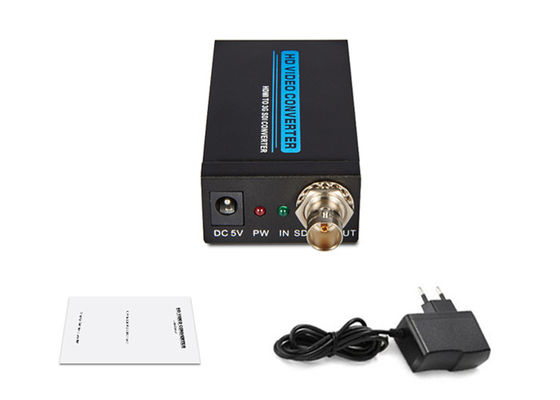

3,0Akcesoria do pakowania:

Przed przystąpieniem do użytkowania tego urządzenia należy sprawdzić opakowanie i upewnić się, że znajdują się w nim następujące elementy

w kartonie wysyłkowym:

(1) konwerter 1080P MINI HDMI na SD/HD/3G SDI ------------------------------1 sztuk

(2) Zasilacz 5 V DC ----------------------------------------1 sztuk

(3) Instrukcja obsługi ---------------------------------------------- ------1 sztuk

4.0Specyfikacje

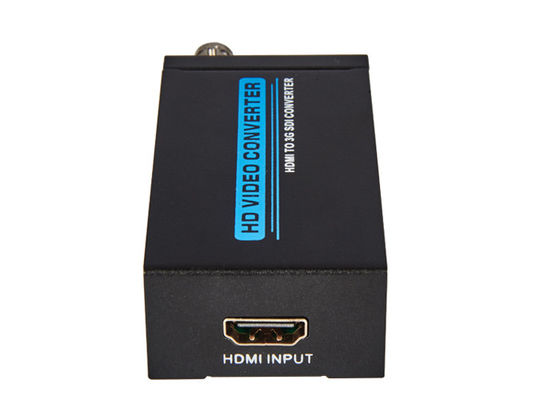

Port wejściowy ------------------------------------------------ ---------------------------1 x HDMI;

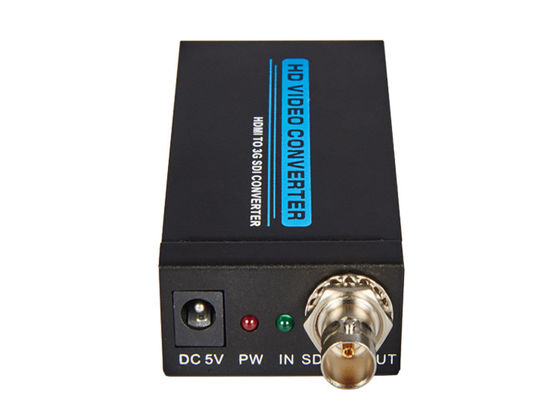

Port wyjściowy ------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

Szybkości transmisji SDI---------------------- 2,970 Gbit/s i 2,970/1,001 Gbit/s

Rozdzielczość wejściowa/wyjściowa ------- 480i, 576i, 720p przy 50/59,94,60, 1080i przy 50/59,94/60

1080p@23,97/24/25/29,97/30/50/59,94/60;

Zasilacz------------------------------------------------ -------------------------- DC 5 V;

Ochrona ESD Model ciała ludzkiego ---------------------±8kV (wyładowanie w szczelinie powietrznej)

±4kV (wyładowanie stykowe);

Wymiar------------------------------------------------- ---- 82mm x 43,5mm x 23mm;

Waga------------------------------------------------- ------------------------150g;

Temperatura pracy----------------------------------0°C ~ 40°C/32°F ~ 104° F;

Temperatura przechowywania ------------------------------------20°C ~ 60°C/-4 °F ~ 140°F;

Wilgotność względna ------------------------------------- 20 ~ 90% RH (bez kondensacji);

Pobór mocy (maks.)----------------------------------------------------------- ---------------- 5W;

Nazwa produktu----------------- Konwerter 1080P MINI HDMI na SD/HD/3G SDI z HDMI1.3 HDCP1.1/1.2;

5.0 Połączenie i obsługa

5.01 Podłącz kabel HDMI między źródłem sygnału HDMI a wejściem HDMI INPUT

konwertera.

5.02 Podłącz kabel koncentryczny między konwerterem a wyświetlaczem SDI.

5.03 Podłącz zasilacz między konwerterem a gniazdem.

5.04 Otwórz zasilanie źródła sygnału HDMI i wyświetlacza.Wybierać

odpowiednie porty wejściowe, to działa.
