Konwerter 1080P MINI SD / HD / 3G SDI na HDMI z HDMI1.3 HDCP1.1 / 1.2

1.0 Wprowadzenie

Konwerter SDI na HDMI umożliwia wyświetlanie sygnałów SD-SDI, HD-SDI i 3G-SDI na wyświetlaczach HDMI/SDI

zapewniając jednocześnie wysoką przepływność 2,970 Gbit/s, aby zapewnić szybką transmisję sygnału bez żadnych strat.

Dla profesjonalistów oznacza to, że teraz łatwiej jest dystrybuować i rozszerzać sygnał 3G SDI

jednocześnie dając możliwość wyświetlania swojej pracy na wyświetlaczach HDMI dzięki wbudowanemu konwerterowi HDMI.

Co więcej, dzięki przelotowej konstrukcji 3G-SDI, użytkownicy mogą cieszyć się zarówno SDI, jak i

HDMI wyświetla w tym samym czasie.

2.0 Funkcje

1)Praca przy 2,970Gbit/s, 2,970/1,001Gbit/s, 1,485Gbit/s, 1,485/1,001Gbit/s

i 270 Mbit/s;

2)Obsługuje SMPTE 425M (poziom A i poziom B), SMPTE 424M,

SMPTE 292M,SMPTE 259M-C.;

3)Wyrównane i ponownie taktowane wyjście pętli • Zintegrowany de-embedder audio dla

maksymalnie 8 kanałów, 48 kHz audio.;

4)Automatyczne wykrywanie trybu wideo (3G/SD/HD);

5)Konwersja z poziomu B SMPTE 425M na poziom A 1080p 50/59.94/

60 4:2:2 10-bit.;

6)Połącz się z innymi jednostkami, aby rozszerzyć swój sygnał na duże odległości.;

7)Jednoczesne wyświetlanie z sygnałami SDI i HDMI;

8)Obsługuje odległości transmisji sygnału do 300M dla sygnałów SDI,

200M dla sygnałów HD i 100M dla sygnałów 3G;

9)Konwerter 1080P MINI SD/HD/3G SDI na HDMI z HDMI1.3 HDCP1.1/1.2;

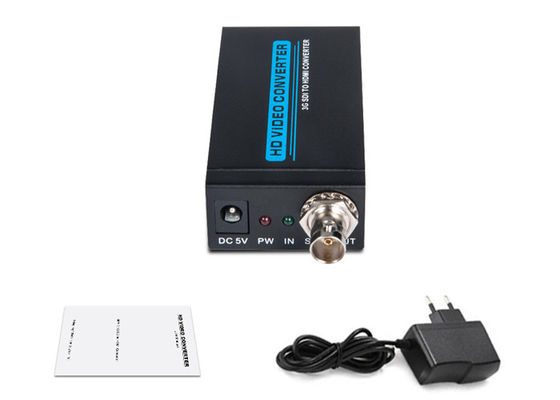

3.0 Akcesoria do pakowania:

Przed przystąpieniem do użytkowania tego urządzenia należy sprawdzić opakowanie i upewnić się, że:

W kartonie wysyłkowym znajdują się następujące elementy:

(1) KONWERTER SDI NA HDMI -------------------------------1 sztuk

(2) Zasilacz 5 V DC ----------------------------------------1 sztuk

(3) Instrukcja obsługi ---------------------------------------------- ------1 sztuk

4.0 Specyfikacje

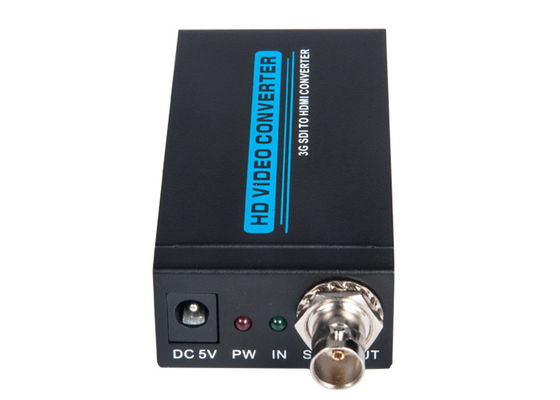

Port wejściowy ---------------------------------------------------------- 1 x BNC (SDI/HD-SDI/3G-SDI);

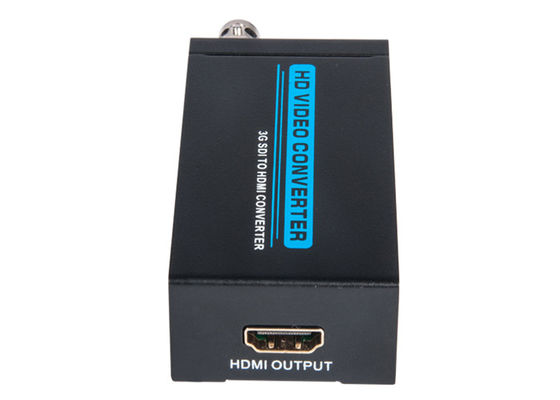

Port wyjściowy ------------------------------------------------ -------------------------- 1 x HDMI;

Szybkości transmisji SDI---------------------- 2,970 Gbit/s i 2,970/1,001 Gbit/s

Rozdzielczość wejściowa/wyjściowa ------- 480i, 576i, 720p przy 50/59,94,60, 1080i przy 50/59,94/60

1080p@23,97/24/25/29,97/30/50/59,94/60;

Zasilacz------------------------------------------------ -------------------------- DC 5 V;

Ochrona ESD Model ciała ludzkiego --------------------±8kV (wyładowanie w szczelinie powietrznej)

±4kV (wyładowanie stykowe);

Wymiar------------------------------------------------- ---- 82mm x 43,5mm x 23mm;

Waga------------------------------------------------- ------------------------150g;

Temperatura pracy----------------------------------0°C ~ 40°C/32°F ~ 104° F;

Temperatura przechowywania ------------------------------------20°C ~ 60°C/-4 °F ~ 140°F;

Wilgotność względna ------------------------------------- 20 ~ 90% RH (bez kondensacji);

Pobór mocy (maks.)----------------------------------------------------------- ---------------- 5W;

Nazwa produktu -------------------- Konwerter 1080P MINI SD/HD/3G SDI na HDMI z HDMI1.3 HDCP1.1/1.2;

5.0 Połączenie i obsługa

5.01 Podłącz kabel koncentryczny między źródłem sygnału SDI a WEJŚCIEM SDI

konwertera.

5.02 Podłącz kabel HDMI między konwerterem a wyświetlaczem HDMI.

5.03 Podłącz zasilacz między konwerterem a gniazdem.

5.04 Otwórz zasilanie źródła sygnału HDMI i wyświetlacza.Wybierać

odpowiednie porty wejściowe, to działa.
