Przegląd produktu

W sprawieNSDesignStudio programowalny sterownik automatyki AVłączy w sobie profesjonalne sterowanie urządzeniami AV, konfigurowalne interfejsy dotykowe, obsługę w przeglądarce, zdalną inżynierię i inteligentne zarządzanie energią w jednej zintegrowanej platformie.

Zaprojektowany dla integratorów systemów i komercyjnych projektów AV, system umożliwia scentralizowane sterowanie wyświetlaczami, projektorami, procesorami wideo, przełącznikami macierzystymi, systemami audio, kamerami PTZ, oświetleniem,zasłony silnikowe, sprzętu środowiskowego, urządzeń kontroli dostępu i innych systemów innych firm.

W przeciwieństwie do innych procesorów sterowania w tej gamie produktów, NSDesignStudio kładzie większy nacisk nawarstwa oprogramowania i zarządzaniaInżynierowie mogą projektować niestandardowe interfejsy użytkownika, konfigurować polecenia urządzenia, tworzyć logikę sterowania, zarządzać źródłami i wyjściami ściany wideo, przypisywać uprawnienia użytkownika,i przesyłać lub pobierać projekty za pośrednictwem jednego środowiska projektowania wizualnego.

Kontroler obsługuje obsługę sieci lokalnej, a także zdalne programowanie, konserwację, ulepszenia i transfer projektów za pośrednictwem sieci Ethernet lub Internetu.Jego tryb HTML Web pozwala kompatybilnym urządzeniom uzyskać dostęp do środowiska sterowania poprzez przeglądarkę, albo za pośrednictwem serwera w chmurze w sieci publicznej, albo za pośrednictwem lokalnie rozmieszczonego serwera internetowego.

NSDesignStudio obsługuje również iPad, iPhone, Android, Windows, panel dotykowy i sterowanie internetowe.z maksymalnie 16 urządzeń podłączonych jednocześnie zgodnie z instrukcją obsługi sprzętuRóżne terminale mogą korzystać z różnych interfejsów dostosowanych do operatorów, administratorów, techników lub użytkowników pomieszczeń.

Dzięki połączeniu programowalnego sprzętu, projektowania interfejsu wizualnego, zdalnego zarządzania internetowego, sterowania wieloplatformowego i zautomatyzowanego zasilania,NSDesignStudio jest szczególnie odpowiednie dla projektów, które wymagają więcej niż podstawowej kontroli pomieszczenia.

Główne zalety produktu

Zarządzanie zdalne oparte na sieci

NSDesignStudio obsługuje dostęp do systemu za pomocą przeglądarki za pośrednictwem serwera chmurowego lub lokalnego serwera internetowego.

Uprawnieni użytkownicy mogą wykonywać takie funkcje jak:

• Dostęp do interfejsu
• Urządzenie sterujące
• Redakcja projektu
• Oszczędności w projekcie
• Teleprogramowanie
• Kontrola zdalna
• Zdalna modernizacja
• Przesyłanie i pobieranie projektów

Platforma obsługuje zdalny dostęp do przeglądarki za pośrednictwem publicznych sieci 4G/5G, a także lokalne wdrożenie sieci internetowej w obrębie sieci LAN.

Konstrukcja interfejsu dotykowego

Oprogramowanie NSDesignStudio umożliwia integratorom systemów budowanie niestandardowych interfejsów graficznych zgodnie z wymaganiami każdego pomieszczenia, klienta lub aplikacji.

Środowisko projektowe obejmuje:

• prostokąty i tła graficzne
• Przyciski wielostanowe
• Kontrolki tekstu i wejścia
• Ślizgacze
• Pojemniki danych
• Urządzenia sterujące ścianą wideo
• Urządzenia sterujące źródłem sygnału
• Urządzenia sterujące stołem
• Komponenty niestandardowe do wielokrotnego użytku
• Liczne strony dla różnych scenariuszy operacyjnych

Edytor interfejsu zapewnia również ustawienia wyrównania, grupowania, blokowania, warstwowania, rotacji, czcionki, przejrzystości, granicy, tła i wyglądu.

Sterowanie przyciskami sterowanymi zdarzeniami

Przyciski mogą być konfigurowane z różnymi stanami normalnym, naciśniętym i zawieszonym.

• Wciśnij
• Uwolnienie
• Dwukrotne kliknięcie
• Długa prasa
• Slizgacz

Każde działanie może być przypisane do:

• Przełącz stronę
• Ukryj kontrolki
• Kontrolki wyświetlania
• Wysyłanie poleceń urządzenia

Umożliwia to tworzenie uproszczonych interfejsów użytkownika oraz bardziej zaawansowanych stron kontrolnych dla personelu technicznego.

Kontrola wieloplatformowa

Jeden projekt sterowania może obsługiwać wiele platform operacyjnych, w tym:

• iPad
• iPhone
• Tablet z Androidem
• Smartfon z systemem Android
• Komputer z Windows
• Dedykowany panel dotykowy
• Terminal internetowy oparty na przeglądarce

Podręcznik sprzętowy stwierdza, że jednocześnie można podłączyć do siebie do 16 urządzeń sterujących, a każde urządzenie może korzystać z innego interfejsu użytkownika.

Programy wizualne bez kodu

Platforma programowania ma na celu zmniejszenie zależności od tradycyjnych języków programowania komputerowego.

Inżynierowie mogą konfigurować strony sterowania i funkcje wizualnie, a oprogramowanie może automatycznie generować przyciski w stylu 3D i obsługiwać przejrzyste zasoby obrazu PNG, WMF, ICO i GIF.Pomaga to skrócić czas projektowania i uproszcza późniejszą konserwację lub modyfikację interfejsu.

Kompleksowe sterowanie urządzeniami AV

Programator sterowania obsługuje wiele typów urządzeń zewnętrznych poprzez:

• RS232
• Odpowiedź:
• Infraczerwieni
• Relaj
• Cyfrowe wprowadzenie/wyjście
• Ethernet
• Serwer TCP
• UDP
• sterowanie urządzeniem opartym na IP

Zgodnie z podręcznikiem sprzętowym platforma zapewnia osiem programowalnych interfejsów RS232, osiem interfejsów RS485, osiem portów podczerwieni, osiem portów przekaźnika i osiem cyfrowych portów I / O.

Zaawansowana integracja sieci

Zintegrowany stos protokołu TCP/IP obsługuje:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Rozstrzygnięcie nazwy domeny
• Dostęp do serwera w chmurze
• Operacja serwera TCP

Dostosowywalny serwer w tle może otrzymywać polecenia z urządzeń sieciowych, pracować z połączonymi ze sobą centralnymi sterownikami i integrować się z kompatybilnym oprogramowaniem sterowania zewnętrznego.

Zautomatyzowane zarządzanie energią

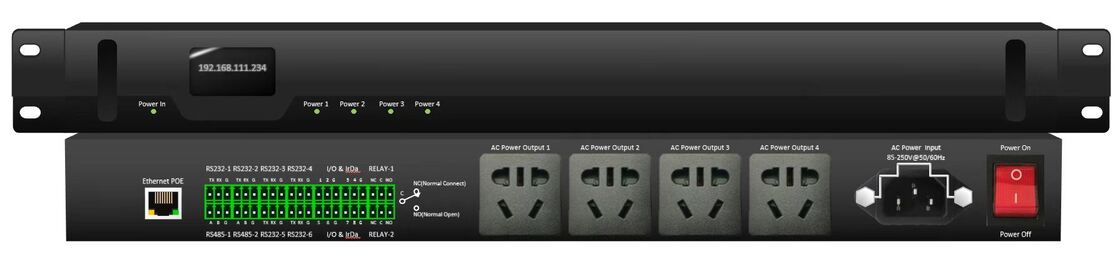

Obraz produktu przedstawia cztery niezależnie zarządzane wyjścia mocy prądu przemiennego z odpowiednimi wskaźnikami stanu zasilania przedniego panelu.

Umożliwia to włączenie podłączonych urządzeń AV do sekwencji uruchamiania i wyłączania systemu, pomagając koordynować:

• Moc wyświetlacza
• Moc projektoru
• Moc sprzętu audio
• Moc urządzenia obwodowego
• Planowane wyłączenie systemu
• Rozpoczęcie pomieszczenia z jednym dotykiem

Ta możliwość sterowania mocą daje NSDesignStudio wyraźniejszą pozycję automatyzacji all-in-one niż inne programowalne procesory sterowania w gamie produktów.

Kompleksowa automatyka i logika uruchamiania

Platforma obsługuje połączone sekwencje poleceń składające się z wielu akcji.i połączone polecenia mogą być zagnieżdżone w celu stworzenia bardziej zaawansowanych przepływów pracy automatyzacji.

Funkcje oparte na wyzwalaczach mogą odpowiadać na:

• Dane RS232
• Dane RS485
• Stan cyfrowego W/W
• Komendy sieciowe
• Czujniki zewnętrzne
• Działania interfejsu użytkownika

Przykładowo, jedną komendę sceną można uruchomić ekran, obniżyć ekran projekcji, wybrać źródło AV, regulować system audio, ustawić poziom oświetlenia,i uruchomić wstępne ustawienie wideokonferencji.

Inżynieria zdalna i konserwacja

Integratorzy systemów mogą modyfikować projekty zdalnie za pośrednictwem połączeń Ethernet lub Internetu, zamiast odwiedzać każde miejsce.

Wspierane zdalne przepływy pracy obejmują:

• Ładowanie nowych programów
• Pobieranie istniejących projektów
• Aktualizacja interfejsów
• Zmiana poleceń sterowania
• Wykonywanie zdalnej konserwacji
• Uaktualnienie programów systemowych
• Rozwiązywanie problemów z urządzeniami podłączonymi do sieci

Specyfikacje techniczne

Funkcje oprogramowania i interfejsu użytkownika

Zarządzanie projektami

NSDesignStudio obsługuje:

• Tworzenie nowych projektów
• Otwarcie lokalnych projektów
• Otwarcie projektów online
• Przesyłanie projektów
• Pobieranie projektów
• Zarządzanie niedawno wykorzystanymi projektami
• Zmiana języków interfejsu

Główny pasek narzędzi do konfiguracji obejmuje edycję interfejsu, konfigurację węzła wyjściowego, konfigurację źródła sygnału, konfigurację agenta, konfigurację centralnego sterowania, konfigurację użytkownika, przesyłanie,i funkcje pobierania.

Dostosowanie interfejsu

Integratorzy systemów mogą tworzyć różne strony dla różnych pomieszczeń, trybów działania lub ról użytkowników.

Możliwe strony to:

• Strona powitalna
• Strona kontroli spotkań
• Strona wyboru źródła
• Strona sterowania dźwiękiem
• Strona sterowania kamerą
• Strona ściany wideo
• Strona sterowania oświetleniem
• Strona zarządzania energią
• Strona stanu systemu
• Strona obsługi technicznej

Platforma obsługuje globalne tła stron, wypełnienia stałych lub gradientów, niestandardowe obrazy, wielokrotnie używane komponenty, antyaliasing, przejrzystość, granice, zaokrąglone narożniki i warstwy graficzne.

Zarządzanie ścianą wideo i źródłem

W przeciwieństwie do podstawowego interfejsu pomieszczenia sterowania, NSDesignStudio zawiera dedykowane obszary konfiguracji dla:

• Węzły wyjściowe
• Źródła sygnału
• Urządzenia sterujące ścianą wideo
• Kontrola źródła
• Grupy danych wejściowych
• Węzły przekazujące
• Konfiguracja agenta

Dzięki temu nadaje się do systemów AV łączących automatyzację pomieszczeń z rozproszonym przetwarzaniem wideo i zarządzaniem ścianami wideo.W instrukcji obsługi oprogramowania określono go jako oprogramowanie do obsługi i sterowania rozproszonymi węzłami do przetwarzania wideo z serii AQS.

Konfiguracja użytkownika i uprawnień

Można tworzyć różne strony interfejsu i funkcje sterowania dla:

• Użytkownik końcowy
• Administratorzy sal konferencyjnych
• Nauczyciele
• Operatorzy
• Technicy systemów
• Inżynierowie konserwacji

Pomaga to uniemożliwić nieuprawnionym użytkownikom dostęp do zaawansowanych ustawień systemu przy jednoczesnym utrzymaniu prostego codziennego interfejsu operacyjnego.

Typowe zastosowania

Pokoje konferencyjne przedsiębiorstw

NSDesignStudio może zapewnić jednorazową obsługę sal konferencyjnych dla:

• Urządzenie sterujące wyświetlaczem i projektorem
• Zmiana źródła
• Głośność dźwięku
• Ustawienia wstępne kamery PTZ
• Konferencje wideo
• Sceny oświetleniowe
• Kontrola zasłon
• Zarządzanie energią urządzeń

Przycisk "Start Meeting" może wykonywać wiele skoordynowanych poleceń, podczas gdy przycisk "End Meeting" może wyłączać sprzęt w odpowiedniej kolejności.

Inteligentne biura z wieloma pomieszczeniami

Architektura zarządzania oparta na przeglądarce jest odpowiednia dla organizacji obsługujących kilka sal konferencyjnych lub przestrzeni współpracy.

Zespoły AV mogą zdalnie:

• Systemy pomieszczeń kontrolnych
• Aktualizacja interfejsów sterowania
• Zmiana poleceń urządzenia
• Utrzymanie ustawień wstępnych pomieszczenia
• Przesyłanie poprawionych projektów
• Systemy dostępu bez podróży do każdego pomieszczenia

Centrum dowodzenia i kontroli

Kontroler może zintegrować:

• Ściany wideo
• Rozproszone węzły AV
• Zmienniki macierzystych
• Wyświetlacz operatora
• Kamery PTZ
• Systemy audio
• Sygnały kontroli dostępu
• Urządzenia do zarządzania energią

Dostosowane interfejsy mogą być zaprojektowane dla operatorów, nadzorców i personelu konserwacyjnego, z różnymi stronami i uprawnieniami dla każdej roli.

Inteligentne klasy i ośrodki szkoleniowe

Nauczyciele lub szkoleniodawcy mogą kontrolować:

• Interaktywne wyświetlacze
• Projektory
• Aparaty fotograficzne
• Komputery
• Systemy audio
• Urządzenia rejestrujące
• Oświetlenie
• Sekwencjonowanie mocy

Interfejs może być uproszczony do codziennego nauczania przy jednoczesnym zachowaniu funkcji inżynieryjnych na chronionej stronie konserwacyjnej.

Audytoria i różnego rodzaju sale

Platforma automatyzacji może koordynować:

• Systemy projekcji
• Wystawy sceniczne
• Procesory dźwiękowe
• Sceny oświetleniowe
• Ekrany silnikowe
• Systemy zasłon
• Sprzęt źródłowy
• Moc urządzenia

Można tworzyć wstępnie ustawione tryby działania do prezentacji, uroczystości, sesji szkoleniowych, występów i konferencji wideo.

Muzeum i wystawy

NSDesignStudio może być używane do sterowania:

• Ekspozycje multimedialne
• Cyfrowa sygnalizacja
• Interaktywne ekrany
• Sceny oświetleniowe
• Planowane odtwarzanie mediów
• Czujniki środowiskowe
• Moc urządzenia
• Treści wywołane przez odwiedzających

Utrzymanie oparte na przeglądarce umożliwia zdalne aktualizowanie treści projektu i interfejsów sterowania.

Hotele i centra konferencyjne

Platforma nadaje się do:

• Pokoje zebrań
• Sala bankietowa
• Pokoje spotkań VIP
• Centrum konferencyjne
• Pokoje szkoleniowe
• Wielofunkcyjne przestrzenie wydarzeń

Oddzielne interfejsy mogą być tworzone dla gości, pracowników hoteli, operatorów wydarzeń i techników AV.

Rozproszone projekty ścian audiowizualnych i wideo

Ponieważ NSDesignStudio zawiera sterowanie ścianą wideo, konfigurację źródła, zarządzanie węzłem wyjściowym i rozproszoną obsługę węzłów,jest szczególnie odpowiedni do projektów łączących automatyzację AV z sieciową dystrybucją wideo.

Typowe działania obejmują:

• Pomieszczenia kontroli bezpieczeństwa
• Centrum zarządzania ruchem
• Centrum operacji awaryjnych
• Centrum doświadczeń przedsiębiorstw
• Sala wystawiennicza
• Pokoje monitorowania kampusu

Dlaczego wybrać NSDesignStudio?

Rozwiązanie NSDesignStudio nie jest pozycjonowane jak inny konwencjonalny procesor centralnego sterowania.

• Sprzęt sterowania programowalnego
• Projektowanie wizualnego interfejsu użytkownika
• Rozproszone zarządzanie węzłem wideo
• Dostęp zdalny za pośrednictwem Internetu
• Przeniesienie projektu w chmurze
• Wieloplatformowe sterowanie dotykowe
• Zautomatyzowane zarządzanie energią urządzeń
• Inżynieria zdalna i utrzymanie

Jest to szczególnie odpowiednie dla integratorów systemów, którzy muszą dostarczać spersonalizowane doświadczenia użytkowników i efektywnie utrzymywać wiele systemów AV po instalacji.
