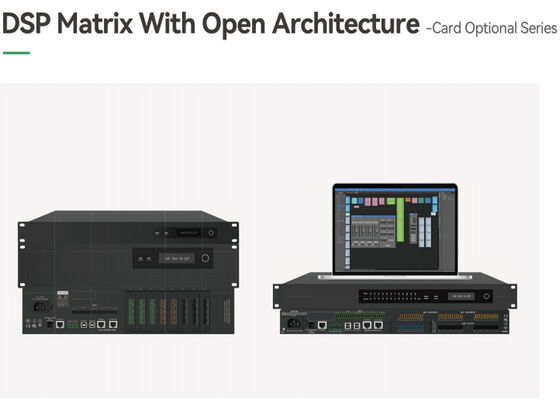

VINCAN Modular Audio DSP Matrix z otwartą architekturą, opcjonalnymi kartami I/O oraz 64x64 Network Audio
Modułowa matryca audio DSP z otwartą architekturą
W sprawieVINCAN Modular Audio DSP Matrixłączy w sobie otwartą architekturę przetwarzania dźwięku, konfigurowalne karty I/O oraz możliwości sieciowego dźwięku dla zintegrowanych instalacji AV.Jego modułowa konstrukcja umożliwia integratorom wybór interfejsów audio dostosowanych do projektu, podczas gdy dostosowalne interfejsy sterowania i wbudowane skrypty Lua obsługują dostosowane funkcjonowanie systemu.
Wykaz specyfikacji dostarczonych seriiMożliwość nagrywania dźwięku w sieci 64 × 64 i osiem gniazdek do kart audio I/OFormat podwozia, zainstalowane karty i dostępne funkcje należy potwierdzić dla wybranego modelu.
Kluczowe cechy
Otwarta architektura systemów audio na zamówienie
Konfiguracja matrycy audio DSP, aby odpowiadała wymaganiom w zakresie trasy, przetwarzania i kontroli instalacji.
Modułowe karty audio I/O
Modułowa platforma obsługuje scentralizowane zarządzanie sprzętem i elastyczną konfigurację I/O.
Zdolność dźwiękowa sieciowa 64 × 64
Specyfikacja serii zawiera listę możliwości audio sieciowych 64 × 64 do wielokanałowej dystrybucji audio.Potwierdź protokół sieciowy audio i kompatybilność z innymi urządzeniami podczas wyboru konfiguracji.
Zapewnienie bezpieczeństwa sieci i aktywne/przygotowane działanie
Wspiera tworzenie kopii zapasowych transmisji sieci Gigabit oraz aktywne/przytomne działanie dla instalacji wymagających redundancji.
Opcjonalne niezależne moduły AEC
Wspiera dodanie niezależnych modułów anulowania echosu akustycznego do aplikacji konferencyjnych.
Zastosowalne sterowanie graficzne
Edytuj graficzny interfejs sterowania pomieszczeniem, aby dostosować go do instalacji i zapewnić użytkownikom funkcje sterowania odpowiednie do ich przestrzeni spotkań lub systemu audio.
Wbudowany skrypt Lua
Wbudowane skrypty Lua zapewniają opcje rozszerzania funkcji sterowania i dostosowywania zachowania systemu do wymagań projektu.
Odtwarzanie dźwięku wielościeżkowego
Zintegrowany odtwarzacz dźwięku obsługuje pliki WAV i MP3, planowane odtwarzanie i 64 GB pamięci masowej dla aplikacji wymagających przechowywanych treści dźwiękowych.
Zwolnienie mocy AC/DC
Wspiera układ redundancji podwójnego zasilania AC/DC. Potwierdź połączenia zasilania i wymaganą konfigurację zasilania dla wybranej podwozia.
Opcjonalne karty interfejsu audio
Karta interfejsu dźwiękowego CO USB2 USB
Zapewnia 2 × 2 USB audio I / O w 48 kHz / 24-bit. Wspiera USB hot-plugging, z sterowaniem i konfiguracją za pośrednictwem oprogramowania.
Analogiczna karta wejściowa CO AI4
CO AI4 oferuje regulowany wzrost wejścia od 0 do 54 dB w etapach 6 dB. Wymienione specyfikacje obejmują zakres dynamiczny 118 dB, impedancję wejścia 5,5 kΩ i THD + N ≤0,001%.5 mm odłączalny blok końcowy.
Karta wyjściowa CO AO4
CO AO4 zapewnia analogową łączność wyjściową z wymienionym zakresem dynamicznym 118 dB, impedancją wyjściową 102 Ω i THD+N ≤0,001%.
Wybór kart i ich ilość zależą od wymaganych połączeń audio i kompatybilności podwozia.Wsparcie na podłączenie USB nie wskazuje na możliwość wymiany wewnętrznych kart I/O podczas zasilania podwozia.
Specyfikacje odniesienia do serii
| Parametry |
Specyfikacja |
| Architektura |
Otwarta architektura z opcjonalnymi kartami audio I/O |
| Zdolność dźwiękowa sieci |
64 × 64 |
| Możliwość wprowadzania/wyprowadzania dźwięku |
16 ścieżek, wymienionych w karcie danych serii |
| Wtyczki do kart audio I/O |
8 |
| Przechowywanie mediów |
64 GB |
| Formaty odtwarzania |
WAV, MP3 |
| Zakres dynamiczny |
>118 dB |
| Odpowiedź częstotliwości |
20 Hz-20 kHz (± 0,2 dB) |
| Impedancja wejściowa |
50,5 kΩ |
| Wykrycie kanału |
< -112 dB |
| THD+N |
< 0,002% |
| Maksymalny poziom wejścia przy 1% zniekształcenia |
+22 dBu |
| Programy niestandardowe |
Wbudowany skrypt Lua |
| Cechy redundancji |
Gigabitowe systemy zapasowe sieci, tryb aktywny/przytomny oraz redundancja zasilania AC/DC |
W rzeczywistości pojemność I/O, dostępność karty i obsługiwane funkcje zależą od wybranego modelu i zainstalowanej konfiguracji.
Wnioski
Systemy konferencyjne i sal konferencyjnych
Konfiguracja wejścia mikrofonu, wyjścia dźwiękowego i opcjonalnego przetwarzania AEC w celu spełnienia wymagań zintegrowanych pomieszczeń spotkań.
Instytucje dźwiękowe z wieloma pomieszczeniami
Zarządzanie routingiem dźwięku i dystrybucją dźwięku sieciowego w kompatybilnym sprzęcie za pomocą interfejsów sterowania dostosowanych do instalacji.
Przestrzenie szkoleniowe i prezentacyjne
Połączenie konfigurowalnych funkcji audio I/O, odtwarzania przechowywanych mediów i funkcji sterowania pomieszczeniem w ramach przepływów nauczania i prezentacji.
Zintegrowanie AV
Użyj otwartej architektury DSP, modułowych kart interfejsu i skryptów Lua do projektów wymagających dostosowanego przetwarzania i sterowania dźwiękiem.
Konfiguracja i uporządkowanie
Proszę określić wymagane wejścia analogowe, wyjścia analogowe, połączenia audio USB, protokół audio sieciowy, przetwarzanie AEC i wymagania redundancji podczas prośby o ofertę.
Zdjęcia produktu przedstawiają przykładowe konfiguracje podwozia i aplikacji.
