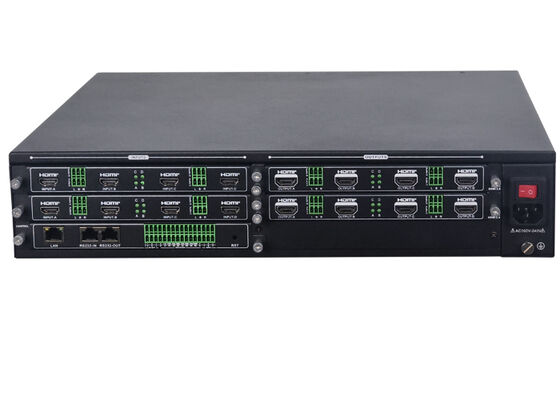

8x8 Modułowy Procesor Wideo Ściany HDMI 4K60 4:4:4 z 16 oknami dla Kontrolera Wideo Ściany

Procesor obsługuje przetwarzanie sygnałów HDMI o wysokiej rozdzielczości za pomocą kompatybilnych kart wejściowych i wyjściowych 4K60.

• Obsługuje wejście i wyjście HDMI 4K@60Hz 4:4:4.
• Cztery kanały HDMI na kompatybilną kartę I/O.
• Obsługuje źródła wideo o wysokiej rozdzielczości i profesjonalne systemy wyświetlania.
• Nadaje się do zastosowań wymagających wyraźnych obrazów, szczegółowej grafiki i czytelnego tekstu.
• Elastyczne trasowanie sygnałów wejście-wyjście.

Modułowy kontroler ścian wideo zapewnia elastyczne zarządzanie oknami do wyświetlania wielu źródeł wideo na ścianach wideo LCD lub LED.

• Obsługuje do 16 okien w rozdzielczości 2K w obsługiwanych konfiguracjach.
• Dowolnie pozycjonuj i zmieniaj rozmiar okien wyświetlania.
• Obsługuje nakładające się okna i wiele warstw wyświetlania.
• Elastyczne przesuwanie, skalowanie i rozciąganie okien.
• Obsługuje wiele niezależnych grup wyświetlania.
• Kompensacja ramki dla instalacji ścian wideo LCD.

Pojemność okien zależy od zainstalowanej karty wyjściowej, rozdzielczości i konfiguracji wyświetlania.

W przeciwieństwie do konwencjonalnych procesorów ścian wideo przeznaczonych tylko do łączenia ekranów, ta modularna platforma łączy przetwarzanie ścian wideo i przełączanie matrycowe.

• Funkcje ścian wideo i matrycy w jednej obudowie.
• Elastyczne trasowanie sygnałów między kompatybilnymi wejściami i wyjściami.
• Niezależne zarządzanie grupami wyświetlania.
• Wygodne przełączanie źródeł i dostosowywanie układu wyświetlania.
• Nadaje się do projektów wymagających zarówno ścian wideo z wieloma oknami, jak i niezależnie trasowanych wyświetlaczy.

Obudowa 8x8 zapewnia dwa gniazda kart wejściowych i dwa gniazda kart wyjściowych. Każda kompatybilna karta wejściowa lub wyjściowa HDMI zapewnia cztery kanały, umożliwiając konfigurację 8 wejść i 8 wyjść. Architektura modułowa upraszcza wybór interfejsów sygnałowych i zapewnia elastyczność konfiguracji dla różnych projektów AV.

Procesor obsługuje kompatybilne karty 12G-SDI do profesjonalnych zastosowań wideo.

• Opcjonalna karta wejściowa 12G-SDI z czterema kanałami.
• Opcjonalna karta wyjściowa matrycy 12G-SDI.
• Obsługuje profesjonalną integrację sygnałów SDI.
• Nadaje się do obiektów nadawczych, środowisk produkcyjnych i profesjonalnych systemów monitorowania.

Funkcje SDI zależą od wybranej konfiguracji karty.

Modułowy procesor ścian wideo 8x8 posiada rezystancyjny ekran dotykowy o przekątnej 4,3 cala do wygodnej obsługi lokalnej. Operatorzy mogą używać ekranu dotykowego do:

• Przełączania źródeł wideo.
• Zapisywania i przywoływania ustawień wstępnych wyświetlania.
• Konfiguracji cyklicznego przechodzenia przez ustawienia wstępne.
• Przeglądania stanu urządzenia i sygnału.
• Sprawdzania informacji o sieci.
• Dostępu do informacji o systemie.

Procesor zapewnia elastyczne opcje sterowania dla profesjonalnej integracji AV. Obsługiwane metody sterowania obejmują:

• Ekran dotykowy na panelu przednim.
• Interfejs sterowania przez przeglądarkę internetową.
• Polecenia LAN / TCP/IP.
• Sterowanie szeregowe RS-232.
• Dedykowane oprogramowanie klienckie.
• Aplikacja na Androida.

Interfejs internetowy pozwala operatorom zarządzać obsługiwanymi funkcjami z komputerów, tabletów i smartfonów.

Procesor obsługuje do 256 ustawień wstępnych na grupę wyświetlania, co pozwala użytkownikom zapisywać i przywoływać często używane układy wyświetlania. Dodatkowe funkcje obejmują:

• Cykliczne przechodzenie przez ustawienia wstępne.
• Zarządzanie wieloma grupami wyświetlania.
• Konfigurowalne nakładki tekstowe przewijane.
• Regulowana jasność wyjścia.
• Monitorowanie stanu systemu w czasie rzeczywistym.
• Import i eksport obsługiwanych konfiguracji systemu.

Procesor wykorzystuje dedykowaną architekturę przetwarzania sprzętowego FPGA bez wbudowanego systemu operacyjnego. Ta architektura jest przeznaczona do profesjonalnych instalacji AV wymagających ciągłego przetwarzania sygnału, elastycznego zarządzania wyświetlaniem i scentralizowanego sterowania.
