16x16 modułowy procesor ścian wideo HDMI z 4K604:44 i Wielookresowy wyświetlacz dla systemów sterowania ścianami wideo

Modułowy procesor wideo ścianki VINCAN 16x16 HDMI to profesjonalny kontroler ścianki wideo oparty na FPGA, zaprojektowany do scentralizowanego zarządzania sygnałami AV, przetwarzania wideo w wielu oknach i elastycznego przełączania matrycowego.

Wyposażony w 16 wejść HDMI i 16 wyjść HDMI w standardowej konfiguracji, ten modułowy procesor matrycowy do ścianek wideo stanowi praktyczne rozwiązanie dla centrów dowodzenia, sal kontroli bezpieczeństwa, obiektów nadawczych, systemów monitorowania przemysłowego i wielkoskalowych instalacji AV.

Procesor obsługuje wejście i wyjście HDMI 4K@60Hz 4:4:4 za pośrednictwem kompatybilnych czterokanałowych kart I/O, do 16 okien w rozdzielczości 2K w obsługiwanych konfiguracjach, opcjonalną łączność 12G-SDI oraz obsługę za pomocą ekranu dotykowego na panelu przednim.

Model 16x16 posiada te same możliwości przetwarzania wideo i okien/warstw co mniejsza konfiguracja 8x8. Jego główną zaletą jest zwiększona liczba kanałów wejściowych i wyjściowych, co pozwala na zarządzanie większą liczbą urządzeń AV i połączeń wyświetlaczy w jednej obudowie.

Łącząc przetwarzanie ścianki wideo, przełączanie matrycowe, presety wyświetlaczy i wiele metod sterowania, procesor ścianki wideo VINCAN 16x16 stanowi elastyczną platformę sprzętową dla profesjonalnych integratorów systemów AV.

16x16 procesor ścianki wideo HDMI zapewnia scentralizowane zarządzanie sygnałami dla profesjonalnych systemów wyświetlania wieloekranowego.

• 16 kanałów wejściowych HDMI.
• 16 kanałów wyjściowych HDMI.
• Cztery kanały HDMI na kompatybilną kartę I/O.
• Modułowa konstrukcja kart wejściowych i wyjściowych.
• Elastyczne trasowanie źródeł i konfiguracja grup wyświetlaczy.
• Nadaje się do projektów wymagających wielu połączeń źródeł i wyświetlaczy.

Modułowa architektura pomaga integratorom systemów konfigurować rozwiązanie ścianki wideo w oparciu o rzeczywiste wymagania projektu.

Ulepszony procesor obsługuje sygnały HDMI 4K@60Hz 4:4:4 zarówno na kompatybilnych kartach wejściowych, jak i wyjściowych. Kluczowe korzyści obejmują:

• Przetwarzanie wideo w wysokiej rozdzielczości.
• Wyraźne wyświetlanie grafiki komputerowej i drobnych szczegółów.
• Obsługa profesjonalnych źródeł sygnału HDMI.
• Architektura czterokanałowej karty I/O HDMI 4K60.
• Elastyczna integracja z systemami wyświetlania 4K.

Ta możliwość jest szczególnie cenna w salach kontrolnych, gdzie operatorzy muszą przeglądać szczegółowe pulpity nawigacyjne, interfejsy monitorowania, rysunki techniczne i inne treści w wysokiej rozdzielczości.

Modułowy procesor ścianki wideo VINCAN obsługuje elastyczne zarządzanie oknami dla aplikacji ścianek wideo LCD i LED.

• Do 16 okien w rozdzielczości 2K w obsługiwanych konfiguracjach kart wyjściowych.
• Dowolne pozycjonowanie i zmiana rozmiaru okien.
• Skalowanie, rozciąganie i przesuwanie okien.
• Nakładające się okna i wiele warstw wyświetlania.
• Wiele niezależnych grup wyświetlaczy.
• Kompensacja ramki LCD.

Maksymalna liczba okien i alokacja warstw zależą od wybranej karty wyjściowej i rozdzielczości roboczej. Modele 16x16 i 8x8 wykorzystują te same specyfikacje przetwarzania kompatybilnych kart wyjściowych.

Modułowy procesor VINCAN 16x16 łączy funkcje przetwarzania ścianki wideo i przełączania matrycowego w jednej platformie sprzętowej. W zależności od zainstalowanych kart I/O, system obsługuje:

• Układy ścianek wideo z wieloma oknami.
• Trasowanie sygnału HDMI.
• Niezależne zarządzanie grupami wyświetlaczy.
• Wybór źródła dla kompatybilnych wyjść.
• Konfiguracja wyświetlacza oparta na presetach.
• Scentralizowane sterowanie wieloma źródłami AV.

Na przykład, sala kontroli bezpieczeństwa może wykorzystywać grupę ekranów do swojej głównej ścianki wideo, jednocześnie przypisując inne kompatybilne wyjścia do oddzielnych wyświetlaczy monitorujących. Ta zintegrowana architektura pomaga uprościć zarządzanie sygnałem w złożonych instalacjach AV.

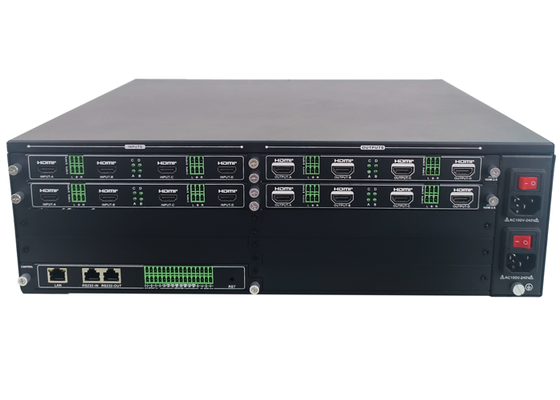

Procesor wykorzystuje modułowe karty wtykowe, po cztery kanały na kompatybilną kartę wejściową lub wyjściową HDMI. Konfiguracja 16x16 HDMI składa się z czterech kart wejściowych HDMI i czterech kart wyjściowych HDMI. Kompatybilne opcje kart obejmują:

• Karty wejściowe HDMI 4K60.
• Karty wyjściowe HDMI 4K60 do ścianek wideo.
• Karty wyjściowe matrycowe HDMI.
• Opcjonalne karty wejściowe 12G-SDI.
• Opcjonalne karty wyjściowe matrycowe 12G-SDI.
• Opcjonalne karty podglądu HDMI.

Dostępne funkcje zależą od konfiguracji zainstalowanych kart.

Dla profesjonalnych środowisk nadawczych i produkcji wideo, modułowy procesor obsługuje opcjonalne karty sygnałowe 12G-SDI. Kompatybilne karty SDI pozwalają integratorom projektować rozwiązania dla projektów obejmujących profesjonalne źródła SDI i systemy wyświetlania oparte na HDMI. Zastosowania obejmują:

• Monitorowanie transmisji.
• Sale kontroli produkcji.
• Profesjonalne zarządzanie sygnałem wideo.
• Integracja systemów SDI i HDMI.

Interfejsy 12G-SDI są opcjonalne i nie są zawarte w standardowej konfiguracji wyłącznie HDMI.

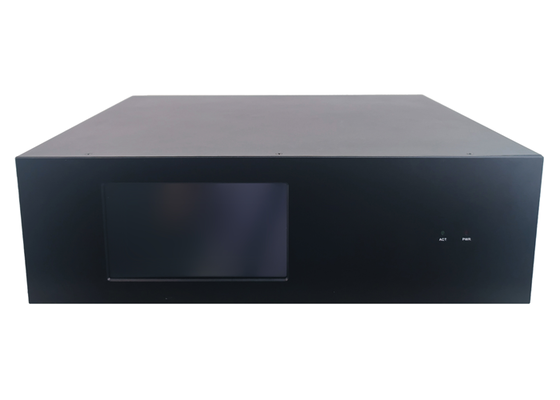

Zintegrowany ekran dotykowy na panelu przednim zapewnia wygodny lokalny dostęp do funkcji urządzenia. Operatorzy mogą używać ekranu dotykowego do:

• Wybierania i przełączania źródeł wejściowych.
• Zapisywania i przywoływania presetów wyświetlacza.
• Konfigurowania cyklicznego przechodzenia presetów.
• Przeglądania stanu sygnału.
• Sprawdzania informacji o sieci.
• Dostępu do informacji o systemie.

Ekran dotykowy jest szczególnie przydatny do obsługi w pomieszczeniach sprzętowych i konserwacji na miejscu.

Procesor ścianki wideo obsługuje wiele metod sterowania dla profesjonalnych instalacji AV. Obsługiwane metody obejmują:

• Ekran dotykowy na panelu przednim.
• Interfejs przeglądarki internetowej.
• Polecenia LAN / TCP/IP.
• Sterowanie szeregowe RS-232.
• Dedykowane oprogramowanie sterujące.
• Aplikacja na Androida.

Te opcje pozwalają integratorom wybierać odpowiednie metody sterowania lokalnego lub zdalnego dla różnych środowisk projektowych.

Procesor obsługuje do 256 presetów wyświetlacza na grupę ścianki wideo. Operatorzy mogą tworzyć predefiniowane układy i przywoływać je w razie potrzeby. Obsługiwane jest również cykliczne przechodzenie presetów, co czyni procesor odpowiednim do środowisk monitorowania, gdzie zawartość wyświetlacza musi się zmieniać w zależności od różnych zadań operacyjnych. Dodatkowe funkcje obejmują:

• Niezależne zarządzanie grupami wyświetlaczy.
• Konfigurowalne nakładki tekstowe przewijane.
• Regulowana jasność wyjścia.
• Monitorowanie stanu sygnału.
• Obsługiwany import i eksport konfiguracji systemu.

Procesor ścianki wideo VINCAN 16x16 wykorzystuje dedykowaną architekturę przetwarzania sprzętowego FPGA bez wbudowanego systemu operacyjnego. Ta architektura jest przeznaczona do profesjonalnego przetwarzania sygnału wideo i scentralizowanego zarządzania wyświetlaczem. Nadaje się do środowisk AV wymagających ciągłej pracy, w tym centrów monitorowania bezpieczeństwa, sal dowodzenia, obiektów przemysłowych i instalacji nadawczych.

Uwaga: Liczba okien, alokacja warstw, kompatybilność sygnału i dostępne funkcje matrycowe zależą od zainstalowanych kart i wybranej rozdzielczości roboczej.
