Przegląd produktu
VINCAN 40x40 Modular HDMI Video Wall Processor to profesjonalny sterownik macierzy ściany wideo oparty na FPGA zaprojektowany do dużych systemów AV, centrów nadzoru bezpieczeństwa,pomieszczenia dowodzenia i kontroli, urządzeń monitorujących transmisje i instalacji wyświetlających na wielu ekranach.
Zbudowana na zmodernizowanej modułowej platformie przetwarzania wideo VINCAN, ta konfiguracja 40 wejściowych, 40 wyjściowych łączy w sobie wysokiej rozdzielczości procesy ściany wideo, bezproblemowe przełączanie macierzy,elastyczne zarządzanie wieloma oknami, a centralne sterowanie w ramach jednego podwozia.
System obsługuje 4K@60Hz 4:44 wejścia i wyjścia HDMI za pośrednictwem kompatybilnych czterokanałowych kart. W obsługiwanych warunkach pracy 2K karty wyjściowe ściany wideo zapewniają do 16 okien/warstw,umożliwienie operatorom organizacji wielu źródeł w swoich systemach wyświetlania.
Opcjonalna łączność 12G-SDI umożliwia konfigurację procesora do profesjonalnych aplikacji telewizyjnych i AV o mieszanym interfejsie.
Z zintegrowanym ekranem dotykowym, zarządzaniem internetowym, sterowaniem RS-232, i połączeniem LAN,Procesor ścian wideo VINCAN 40x40 oferuje elastyczną obsługę i integrację dla wymagających profesjonalnych środowisk AV.
Kluczowe cechy
1. 40 wejścia HDMI i 40 wyjścia HDMI
Procesor ścienny 40x40 HDMI przeznaczony jest do instalacji wymagających dużej liczby źródeł wideo i połączeń wyświetlaczy.
Kluczowe możliwości obejmują:
- 40 kanałów wejściowych HDMI w określonej konfiguracji.
- 40 kanałów wyjściowych HDMI w określonej konfiguracji.
- Modułowe karty wejściowe i wyjściowe plug-in.
- Cztery kanały HDMI na zgodną kartę.
- Centralizacja zarządzania wieloma źródłami wideo.
- Elastyczne konfiguracje ściany wideo i wyjścia matrycy.
- Wielokrotne niezależnie zarządzane grupy wyświetlacze.
Z odpowiednimi kartami zainstalowanymi procesor może zarządzać dużą ścianą wideo obok dodatkowych wyświetlaczy w tym samym systemie.Dokładna konfiguracja karty wejściowej i wyjściowej powinna zostać potwierdzona zgodnie z wymaganiami projektu.
24K604:44 Przetwarzanie danych wejściowych i wyjściowych
Zmodernizowany modularny kontroler ściany wideo VINCAN obsługuje 4K@60Hz 4:4Każda kompatybilna karta HDMI zapewnia cztery kanały, z obsługą 4K60 na każdym kanale.
Pozwala to systemowi obsługiwać źródła HDMI o wysokiej rozdzielczości, takie jak:
- Stacje robocze.
- Systemy zarządzania wideo.
- Przemysłowe interfejsy monitorowania.
- Systemy prezentacji.
- Profesjonalne źródła sygnału AV.
4:44 chroma sampling pomaga zachować drobne szczegóły tekstu i obrazu, co sprawia, że procesor nadaje się do pomieszczeń sterujących wyświetlających mapy, pulpy rozdzielcze, arkusze kalkulacyjne i inne szczegółowe informacje wizualne.
3. Do 16 okien w rozdzielczości 2K
Modułowy procesor ściany wideo VINCAN 40x40 obsługuje elastyczne układy wielookresowe za pomocą kompatybilnych kart wyjściowych ściany wideo.system zapewnia maksymalnie 16 okien/warstw w stosownej konfiguracji przetwarzania.
Wspierane funkcje obejmują:
- Wolne ustawienie okna.
- Zmiana rozmiaru okna i skalowanie.
- Poruszanie się przez okno i rozciąganie.
- Nakładające się warstwy wyświetlaczy.
- Przycinanie źródła wejścia.
- Wielokrotne grupy wyświetlacze.
- Kompensacja ramki ściany wideo.
Procesor umożliwia operatorom aranżację źródeł wideo zgodnie z wymaganiami monitorowania lub prezentacji.
Uwaga techniczna:Specyfikacja 16 okien ma zastosowanie do obsługiwanych warunków operacyjnych 2K i odpowiednich zasobów przetwarzania karty wyjściowej.Nie oznacza to 16 jednoczesnych okien 4K60 lub 16 okien na każdym fizycznym wyjściu.
4Zintegrowane przetwarzanie ścian wideo i przełączanie macierzy
W przeciwieństwie do podstawowego przełącznika macierzowego HDMI, procesor VINCAN 40x40 łączy kompozycję ściany wideo i routing sygnału macierzowego w ramach jednej modułowej platformy.obsługuje jednoczesne działanie ściany wideo i matrycy.
Na przykład centrum sterowania może przypisać wybrane wyświetlacze ścianie monitorowania z wieloma oknami, wykorzystując inne zgodne wyjścia macierzy do niezależnego wyboru źródła.Architektura ta pomaga integratorom systemów AV projektować systemy łączące scentralizowane zarządzanie wideo z elastycznym sterowaniem wyświetlaczami.

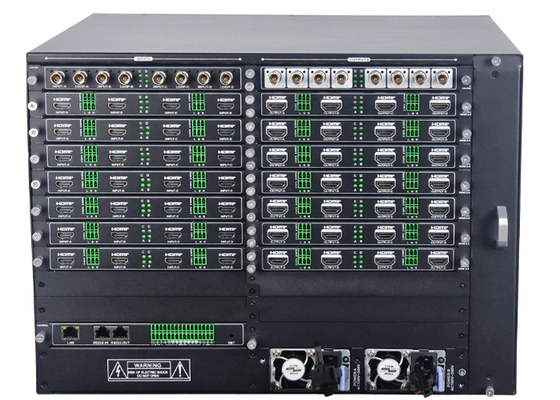

5Modułowa czterokanałowa architektura I/O
Procesor wykorzystuje wymienne karty wejściowe i wyjściowe, co pozwala dostosować konfigurację systemu do instalacji.
Dostępne kompatybilne interfejsy obejmują:
- 4K60 karty wejściowe HDMI.
- Karty wyjściowe 4K60 HDMI.
- Karty wyjściowe z matrycy HDMI.
- Opcjonalne karty wejściowe SDI.
- Opcjonalne karty wyjściowe SDI.
- Opcjonalne karty HDMI.
Modułowa konstrukcja umożliwia integratorom systemu wybór typów kart zgodnie z wymaganymi źródłami sygnału, funkcjami wyjściowymi i grupami wyświetlaczy.Kompatybilność karty i dostępne funkcje przetwarzania powinny być zweryfikowane dla końcowej konfiguracji.
6Opcjonalna integracja 12G-SDI
Modułowa platforma ścian wideo VINCAN obsługuje opcjonalne karty 12G-SDI do profesjonalnej integracji sygnału wideo.i systemów monitorowania z wykorzystaniem sprzętu opartego na SDIPołączenie SDI jest opcjonalne i zależy od zainstalowanych kart wejściowych i wyjściowych.

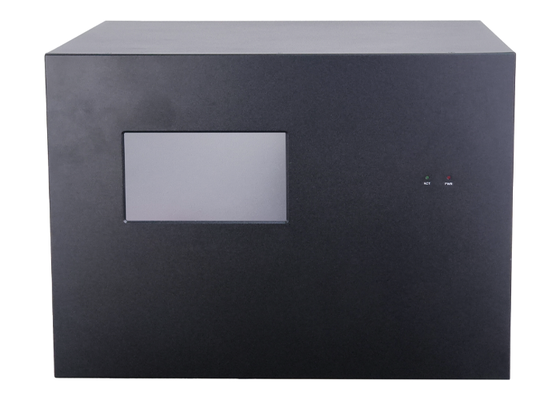

7Działanie ekranu dotykowego przedniego panelu
Zintegrowany ekran dotykowy zapewnia wygodne lokalne sterowanie i monitorowanie systemu.
Operatorzy mogą uzyskać dostęp do następujących funkcji:
- Przejście sygnału wejścia.
- Wyświetlanie ustawień zapisywania i odwołania.
- Ustawić konfigurację cyklu.
- Wstępne ustawienia cyklu start i stop.
- Informacje o adresie IP sieci.
- Monitorowanie stanu sygnału.
- Informacje o wersji systemu.
Ekran dotykowy ułatwia rutynowe działanie i utrzymanie systemu na miejscu.
8Kontrola internetowa i zewnętrzna
Kontroler ściany wideo 40x40 obsługuje wiele metod sterowania dla profesjonalnej integracji systemów AV.
Wspierane interfejsy i metody obejmują:
- Kontrola przeglądarki.
- Kontrola LAN.
- Komendy seryjne RS-232.
- Ekran dotykowy przedniego panelu.
- Dedykowane oprogramowanie klienta.
- Aplikacja na Androida.
Procesor zapewnia również zewnętrzne interfejsy sterowania urządzeniami, w tym konfigurowalne porty RS-232/RS-485, porty IR i połączenia GPIO.Opcje te pozwalają integratorom włączyć procesor ściany wideo do kompatybilnych scentralizowanych systemów sterowania AV.
9. Wielokrotne grupy wyświetlaczy i zarządzanie ustawieniami wstępnymi
Procesor obsługuje wiele niezależnie zarządzanych grup wyświetlaczy.System obsługuje do 256 ustawień wstępnych na grupę wyświetlacza, umożliwiając operatorom zapisywanie często używanych układów i wycofywanie ich w razie potrzeby.
Dodatkowe funkcje obejmują:
- Kompensacja bezelowa.
- Zmienna jasność wyjścia.
- Konfigurowalne nakłady tekstu przewijanego.
- Tekst OSD źródła wejścia.
- Monitorowanie stanu sygnału.
- Konfiguracja importu i eksportu.
- Zresetowanie cyklu.
Funkcje te ułatwiają codzienne działanie w pomieszczeniach sterujących i centrach monitorowania.
10Architektura przetwarzania sprzętu FPGA
Modułowy procesor ścian wideo VINCAN 40x40 wykorzystuje dedykowaną architekturę sprzętową FPGA bez wbudowanego systemu operacyjnego.elastyczne zarządzanie źródłamiDodatkowe funkcje platformy obejmują regulowalne prędkości wentylatorów chłodzących, monitorowanie stanu w czasie rzeczywistym i architekturę podwójnego zasilania.
Częste pytania
P1: Czym jest procesor ścienny 40x40 HDMI?
Procesor ściany wideo 40x40 HDMI to system przetwarzania wideo skonfigurowany z 40 wejściami HDMI i 40 wyjściami HDMI.i zapewniają matrycowe sterowanie sygnałem poprzez kompatybilne karty.
P2: Czy procesor obsługuje 4K60 zarówno na wejściach, jak i wyjściach?
Kompatybilne karty wejściowe i wyjściowe HDMI obsługują 4K @ 60Hz 4:4:4, z 4 kanałami na kartę.
P3: Czy procesor obsługuje 16 okien w 4K60?
Maksymalna możliwość 16 okien na warstwę ma zastosowanie w obsługiwanych warunkach pracy 2K. Nie należy jej interpretować jako 16 jednoczesnych okien 4K60.
P4: Czy może działać zarówno jako sterownik ściany wideo, jak i jako przełącznik macierzy?
Modułowa platforma obsługuje jednoczesne przetwarzanie ścian wideo i przełączanie macierzy z odpowiednimi kartami wyjściowymi.
P5: Czy procesor 40x40 obsługuje 12G-SDI?
Można wybrać opcjonalne kompatybilne karty 12G-SDI dla projektów wymagających profesjonalnej integracji sygnału SDI.
P6: Czy system można sterować bez komputera?
Przedni ekran dotykowy obsługuje lokalną obsługę, w tym przełączanie sygnału, zarządzanie ustawieniami i przeglądanie stanu systemu.
P7: Czy procesor może być zintegrowany z systemami sterowania AV innych producentów?
Procesor zapewnia RS-232, LAN, konfigurowalne interfejsy seryjne, IR i GPIO.
P8: Jaka jest różnica między modelami 16x16 a 40x40?
Oba modele należą do tej samej ulepszonej modułowej platformy przetwarzania wideo i wykorzystują kompatybilną technologię kart 4K60 I / O. Główną różnicą jest liczba dostępnych połączeń wejściowych i wyjściowych.Konfiguracja 40x40 jest przeznaczona do projektów wymagających więcej połączeń źródłowych i wyświetlaczy w ramach jednego systemu.
P9: Czy VINCAN wspiera dostosowane rozwiązania ścian wideo?
Tak, VINCAN oferuje usługi OEM/ODM oraz wsparcie konfiguracji oparte na projektach dla integratorów systemów AV, dystrybutorów i profesjonalnych wykonawców instalacji.
