9X1 4K2K 60Hz Switcher prezentacji z portem wyjściowym HDMI

9X1 4K2K 60Hz Switcher prezentacji z portem wyjściowym HDMI

1.Wprowadzenie

Wieloprzepustowe wejścia z skrzynką skalarną wyjściową HDMI obsługuje 9 wejść 4xHDMI i 1xVGA ((YPbPr,CVBS).
Źródło wejścia jest w stanie przełączać się i skalować, aby przyjąć rozdzielczość, a następnie przesyłać na wyjściu HDMI.
Rozdzielczość HDTV jest osiągalna. System można kontrolować i konfigurować poprzez łatwe działanie przycisku panelu,
Ta skrzynka skalarna jest odpowiednim rozwiązaniem do prezentacji w klasie i sali konferencyjnej.

2.Cechy

• Kompatybilny z HDMI2.0/1.4b, HDCP2.2/1.4;

• obsługa wielu wejść: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Wsparcie rozdzielczości wejściowych HDMI do 4K UHD 4:44 @ 50/60;

• Wsparcie rozdzielczości wyjściowych do 4K UHD 4:44 @ 60;

• Wspiera dwa tryby przełączania wejścia: automatyczne lub ręczne;

• wspieranie zarządzania EDID;

• Wspieranie przejścia PCM 2CH;

• Urządzenie można kontrolować za pomocą przycisku dotykowego, pilota IR i RS-232;

• Wspieranie aktualizacji oprogramowania USB online;

3.Zawartość opakowania

• 1xWieloformatowy Scaler Switcher

• 2xUchy montażowe

• 1xDostępna jednostka sterowania

• Kabel odbiornikowy 1xIR.

• 1x12V/1A adapter zasilania

• 1x 3RCA ((kobieta) do D-SUB ((męski) kabel

• 1x3.5mm jack (mężczyzna) do 2RCA (kobieta) kabel

• 1xUser Manual

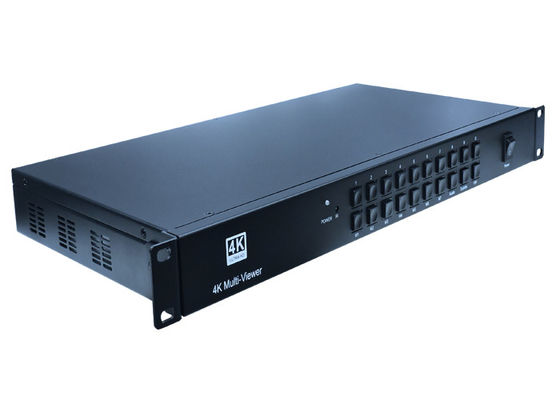

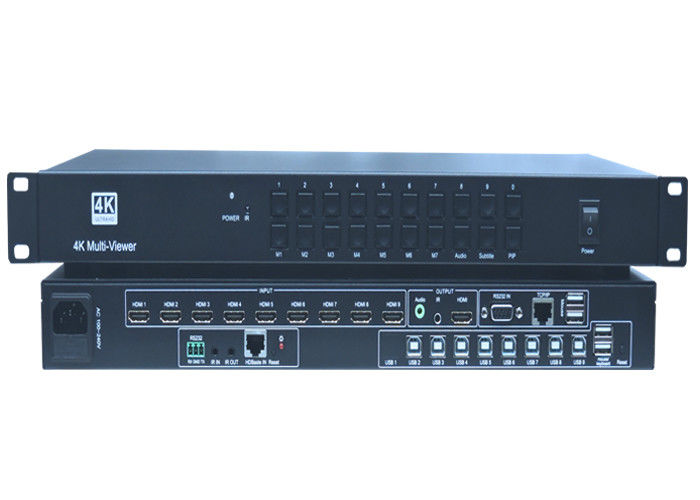

• Poniżej znajdują się zdjęcia9X1 4K2K 60Hz Switcher prezentacji z portem wyjściowym HDMI

4.Specyfikacje

5Kontrola i funkcje operacyjne

1.1Panel przedni

❶Przycisk zasilania i wskaźnik:

Przejście między trybem czuwania a trybem pracy. Gdy urządzenie jest w trybie czuwania, wskaźnik staje się czerwony.
❷ Okno IR:
Odbieranie sygnału IR z urządzenia zdalnego sterowania, które jest wyposażone w przełącznik skalarny.

❸Przyciski źródłowe i automatyczne:

Nacisnąć te przyciski do wyboru źródła. aktywne źródło będzie światło do odpowiednich wskaźników na przednim panelu. przycisk AUTO do automatycznego przełączania lub tryb ręcznego przełączania,gdy wskaźnik staje się niebieski, urządzenie przełącza się w tryb automatycznego przełączania, gdy wskaźnik wyłącza się, urządzenie przełącza się w tryb ręcznego przełączania.
❹Przyciski rozdzielczości wyjściowej:
Naciśnij te przyciski, aby wybrać rozdzielczość wyjścia.

1080P60,720P60; dla większej liczby innych opcji rozdzielczości, prosimy użyć pilota lub

Narzędzia sterowania RS-232.

1.2Z tyłu


❶Wydajność:
Podłącz do wyświetlacza HDMI lub odbiornika AV do wyjścia wideo i dźwięku.
Wyjście audio stereo L/R do portu wejścia analogowego wzmacniacza.
❷Wprowadzenie:

Porty wejściowe obejmują 4 porty wejściowe HDMI i 1 VGA.

Formaty wejściowe YPbPr, C-video i VGA.

❸Kontrola:

USB
Port USB łączy się z dyskiem flash USB lub innym pamięci masowej, która zawiera oprogramowanie
aktualizacja pliku do aktualizacji oprogramowania systemu.

RS232
Port seryjnego sterowania, złącze śruby 3p, łączy się z urządzeniem sterowania (takim jak
jako komputer) do sterowania przełącznikiem skalarnym.

IR
Łączy się z odbiornikiem IR, aby odbierać sygnały IR wysyłane przez pilota IR lub pilota IR

sterownik innego urządzenia.

❹Moc:

Podłącz zasilanie 12 V prądu stałego do urządzenia i podłącz adapter do gniazda AC.

❺Włączony/wyłączony:

Przełącznik włączenia/wyłączenia.


• ❶Naciśnij ten przycisk, aby uruchomić przełącznik skalarny lub ustawić go w trybie gotowości.

• ❷Naciśnij ten przycisk, aby wyłączyć dźwięk.

• ❸Naciśnij ten przycisk, aby uruchomić funkcję automatycznej regulacji wejścia VGA;

• ❹Naciśnij te przyciski, aby wybrać źródła wejścia.

• ❺Naciśnij ten przycisk, aby wybrać rozdzielczość wyjścia HDMI. (Naciśnij i przytrzymaj przez 5 sekund lub dłużej, rozdzielczość wyjścia HDMI zostanie zresetowana do 720p60Hz.)

• ❻Przyciski menu:
  MENU: naciśnij Enter w menu OSD.

EXIT: naciśnij, aby wyjść z menu OSD.
OK: przycisk potwierdzający.

Przycisk WST/DWON/LEWT/RIGHT: do ustawiania wartości OSD.

• ❼VOL-/+:zmniejszyć lub zwiększyć głośność dźwięku, MIC-/+: Nieużywane.

6. Diagram połączeń
