8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 Meter Port wyjściowy

8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 Meter Port wyjściowy

1.Wprowadzenie

W sprawie8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 Meter Port wyjściowyobsługuje 9 wejść, w tym 3 porty HDMI, 1 VGA ((YPbPr / CVBS) i 1 DisplayPort, skalowanie do HDMI i HDBaseToutputs (Mirrored).,Procesor dźwiękowy oferuje automatyczny mikser i kontrolę automatycznego zwiększenia, aby mieszać lub redukować dźwięk tła w celu zwiększenia głównego źródła dźwięku.System można łatwo kontrolować i konfigurować za pośrednictwem TelnetTen przełącznik jest odpowiednim rozwiązaniem do prezentacji w klasie i sali konferencyjnej.

2.Cechy

• HDMI 2.0b, zgodny z HDCP 2.2

• 3xHDMI, 1xVGA ((YPbPr/CVBS), 1xDisplayPort, 1xMIC In, 4xunbalance audio input

• Wydatki HDMI i HDBaseT (70M) (spektrowane)

• Rozstrzygnięcia wideo HDMI/DP do 4K2K@60Hz:44K2K@30Hz, 1080p@120Hz

• Rozstrzygnięcia VGA do 1920x1200@60Hz

• Rozdzielczość wyjściowa do 4K2K@30Hz

• Wspieranie trybów automatycznego i ręcznego przełączania

• Wspiera zarządzanie EDID

• Wsparcie przejścia PCM 2CH

• Przycisk panelu dotykowego, interfejs WebGUI, pilota IR, tablica biurowa i sterowanie RS-232.

3.Zawartość opakowania

• 1x5x1 4K60 Przetwarzacz prezentacji

• 1 x Odbiornik HDBT

• 2 x uszy montażowe

• 1 x urządzenie zdalnego sterowania

• 2 x Kabel odbiornika IR ((z falą nośną)

• 2 x kabel emitujący IR

• 1x 24V/1A adapter zasilania

• 1 x 3RCA (kobieta) do D-SUB (męski) kabel

• 1 x Podręcznik użytkownika

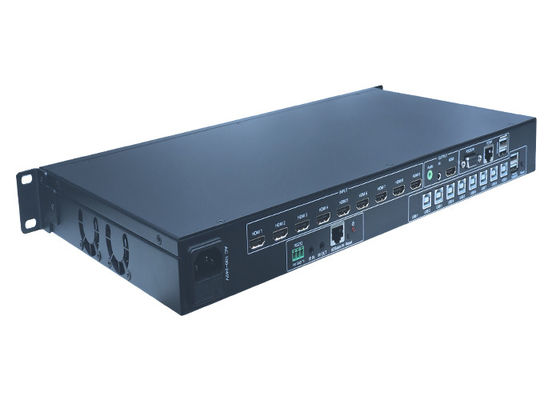

• Zdjęcia dla8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT Port wyjściowy 70 metrów;

4.Specyfikacje

- Nie.

5.Kontrolki i funkcje operacyjne

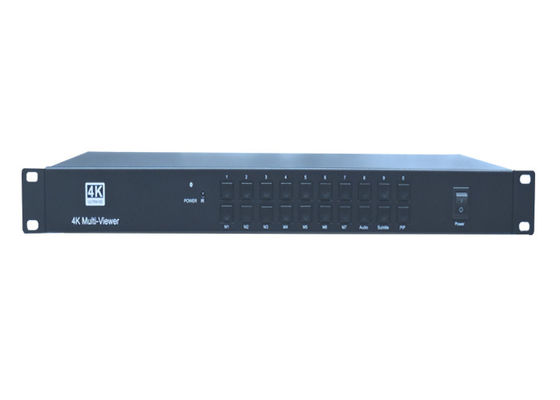

1.1Panel przedni

❶ Przycisk zasilania i wskaźnik:

Gdy urządzenie zostanie włączone do trybu czuwania poprzez naciśnięcie przycisku zasilania, wskaźnik zapali się na czerwono.

❷Okno IR:

Odbieram sygnał IR z pilota.

❸Przyciski źródłowe:

Przycisnąć te przyciski do wyboru źródła.

❹Przyciski obsługi:

2 Naciśnięcie przycisku OK/Menu wchodzi natychmiast do OSD. Następnie użytkownik może poruszać się za pomocą 4-stronnych przycisków strzałek.

2 Naciśnięcie przycisku "EXIT/AUTO" wyłączy OSD, gdy wyświetli się OSD. Naciśnij przycisek "EXIT/AUTO" przez 5 sekund, aby automatycznie włączyć/wyłączyć.

2 Naciśnięcie przycisku "MIC-/+" zmniejsza lub zwiększa objętość MIC. Naciśnięcie przycisku "VOL+/-" zwiększa lub zmniejsza objętość "Master".

2 Jednoczesne naciśnięcie przycisków MIC-MIC i MIC+MIC przywraca rozdzielczość wyjściową przełącznika HDMI/HDBT do 720P/60.

2 Jednoczesne naciśnięcie przycisków VOL-VOL i VOL+VOL umożliwi blokowanie/rozblokowanie przedniego panelu, a te dwa przyciski LED zapłoną, gdy przedni panel zostanie zablokowany.

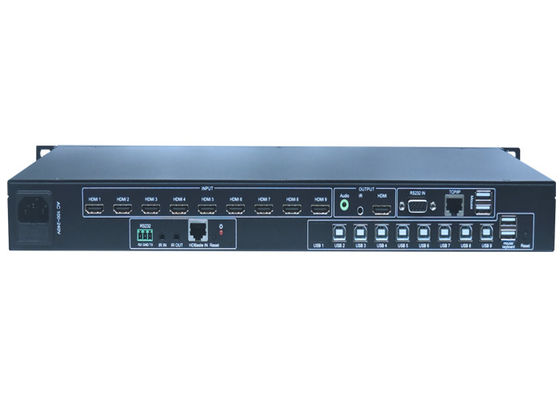

1.2Z tyłu

❶

Porty sterowania:

• Połączenie LAN:Port ten jest połączeniem do sterowania interfejsem graficznym sieci Web; połączenie z aktywnym połączeniem Ethernet za pomocą końcowego kabla RJ45.

• RS-232:Port seryjnego sterowania, złącze śrubowe 3P, łączy się z urządzeniem sterującym (takim jak komputer) w celu sterowania przełącznikiem lub innym urządzeniem podłączonym do odbiornika HDBT.

• IR IN:Łączy się z kablem odbiornika IR (z falą nośną) w celu odbioru sygnałów IR wysyłanych przez pilota IR lub zdalny sterownik innego urządzenia wejściowego/wyjściowego.

• IR OUT:Łączy się z kablem emiterem IR służącym do sterowania lokalnym urządzeniem źródłowym lub przełącznikiem.

• W kontakcie:Połączenie szpilki ziemskich (oznaczyć jakona panelu) z następującym numerem szpilki dla indywidualnego wyboru źródła.

❷

Porty audio:

• WYJEDNIE:Audio pochodzi z dźwięku wejściowego odpowiadającego wybranemu źródłu wideo i miesza się z dźwiękiem MIC.

• EXT1/EXT2/EXT3/EXT4/EXT5:Wybierz zewnętrzny dźwięk analogowy w OSD/WebGUI i wstaw dźwięk do HDMI1/2/3/DP/VGA źródła wideo, a następnie wyjście do wyświetlacza i analogowego portu wyjścia audio.Źródło VGA wybierz EXT5 jako domyślne wejście audio.

• MIC IN:Podłącz mikrofon do źródła dźwięku.

• 48V/MIC/Line:

❸w trybie zasilania fantomowego 48 V (połączony z mikrofonem kondensatora fantomowego),Tryb MIC (połączenie z mikrofonem dynamicznym i mikrofonem kondensatora elektretów) i tryb LINE (połączenie z mikrofonem bezprzewodowym lub wprowadzeniem dźwięku linii).

Porty wyjściowe

• HDBT:Łączy się z kompatybilnym odbiornikiem do wyjścia wideo i / lub audio. Wspiera funkcję 24V POC.

• ❹Wyjście HDMI:Podłącz do wyświetlacza HDMI lub odbiornika AV do wyjścia wideo i/lub audio.

Porty wejściowe

Porty wprowadzania wideo zawierają 3 wejścia HDMI, 1 wejście do portu wyświetlania i 1 wejście VGA.

❺Port USB
Port USB łączy się z dyskiem flashem USB lub innym pamięciami pamięci masowej zawierającymi plik aktualizacji oprogramowania w celu aktualizacji oprogramowania układowego.

❻Moc:

Podłącz do urządzenia zasilanie prądem stałym 24 V i podłącz adapter do gniazda prądu przemiennego.

6. Diagram połączeń

• Podłącz urządzenia źródłowe HDMI (np. Blu-ray DVD) do portów wejściowych HDMI switchera za pomocą kabla HDMI. Podłącz urządzenie źródłowe VGA (np. PC/Note-book) do portu wejściowego VGA switchera za pomocą kabla VGA.

• Podłącz urządzenie wyświetlające HDMI do portu wyjściowego HDMI przełącznika za pomocą kabla HDMI.

• Podłącz kabel UTP do odbiornika HDBT.

• Podłącz głośnik, słuchawki lub specjalistyczny wzmacniacz do portu wyjściowego AUDIO przełącznika.

• Podłącz urządzenie sterujące (np. PC) do portu RS-232 przełącznika.

• Podłącz adapter zasilania DC24V do portu zasilania i włącz.
