Szczegóły Produktu:
|
| Porty wejściowe: | 16 × HDMI (typ żeński), 1x RS232 | Porty wyjściowe: | 1 × HDMI (typ żeński), |
|---|---|---|---|
| Wyjście audio: | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 | Rozdzielczość wejściowa: | 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, 1024x7 |
| Rozdzielczość wyjściowa: | 1080p,1080i,720p,1024x768,1360x768 | Ochrona ESD: | ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe) |
| Zasilacz: | 12V/5A DC (standardy USA/UE, certyfikat CE/FCC/UL) | Wymiary: | 440 mm (szer.) × 200 mm (gł.) × 45 mm (wys.) |
| temperatura robocza: | 0°C ~ 40°C / 32°F ~ 104°F | Temperatura przechowywania: | -20°C ~ 60°C / -4°F ~ 140°F |
| Podkreślić: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,16x1 Quad Screen Multiviewer |
||
Quad RS232 16x1 HDMI MultiViewer bezproblemowa ochrona ESD
Multi-przeglądarka 16x1 HDMI z płynnym przełącznikiem
1. Wstęp
Ten produkt to wysokiej jakości multi-przeglądarka 16 na 1 z płynnym przełącznikiem.Obsługuje szesnaście źródeł sygnału wejściowego wysokiej rozdzielczości na jednym ekranie.Jako przełącznik może również swobodnie przełączać szesnaście wejść HD.
2. Funkcje
①Przeglądarka HDMI 1 × 16 × 1
②1× Instrukcja obsługi
③Kabel 1 × RS-232
④2× montażowe uszy
⑤Kabel 16 x DVI na HDMI

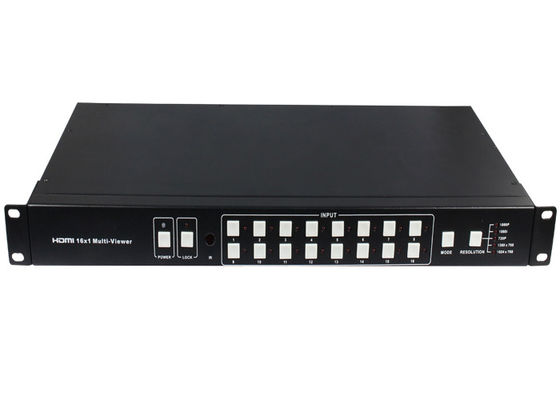

3. Zdjęcia dla multi-przeglądarki 16x1 HDMI z bezproblemowym przełącznikiem.
4. Specyfikacje
| Techniczny | |
| Przepustowość wideo | 2,25 Gb/s |
| Porty wejściowe | 16 × HDMI (typ żeński), 1x RS232 |
| Porty wyjściowe | 1 × HDMI (typ żeński), |
| Wyjście audio | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 |
| 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, | |
| Rozdzielczość wejściowa | 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, |
| 1024x768@60,1280x720@60,1920x1080@60; | |
| Rozdzielczość wyjściowa | 1080p,1080i,720p,1024x768,1360x768 |
| Ochrona ESD | ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe) |
| Zasilacz | 12V/5A DC (standardy USA/UE, certyfikat CE/FCC/UL) |
| Wymiary | 440 mm (szer.) × 200 mm (gł.) × 45 mm (wys.) |
| Waga | 1800g |
| Materiał podwozia | Metal |
| Kolor sitodruku | Czarny |
| temperatura robocza | 0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura przechowywania | -20°C ~ 60°C / -4°F ~ 140°F |
| Wilgotność względna | 20~90% RH (bez kondensacji) |
| Pobór energii | 24W |
5. Sterowanie i funkcje operacyjne
| Numer | Nazwa | Opis funkcji | ||||
| 1 | MOC | Naciśnij ten przycisk, aby włączyć/wyłączyć urządzenie.ten | ||||
| dioda LED zaświeci się na zielono po włączeniu zasilania, | ||||||
| czerwony, gdy jest w trybie gotowości. | ||||||
| 2 | Naciśnij ten przycisk, aby zablokować wszystkie przyciski na panelu, | |||||
| ZAMEK | naciśnij ponownie, aby odblokować.Zaświeci się czerwona dioda LED | |||||
| gdy przycisk jest zablokowany.Wręcz przeciwnie, przyciemnij | ||||||
| po odblokowaniu. | ||||||
| 3 | Okienko odbiornika podczerwieni | Odbierz IR z pilota. | ||||
| 4 | Wybór wejścia HDMI | Naciśnij, aby wybrać wejście od 1 do 16. | ||||
| obszar przycisku | ||||||
| 5 | TRYB | Naciśnij przycisk, aby wybrać tryb wyświetlania. | ||||
| 6 | REZOLUCJA | Naciśnij przycisk, aby wybrać rozdzielczość wyjściową. | ||||
| NIE. | REZOLUCJA | |||||
| 1 | 1080 P, główny dźwięk obrazu | |||||
| 2 | 1080I, główny dźwięk obrazu | |||||
| 3 | 720P, główny dźwięk obrazu | |||||
| 4 | 1360x768, dźwięk głównego obrazu | |||||
| 5 | 1024x768, dźwięk obrazu głównego | |||||

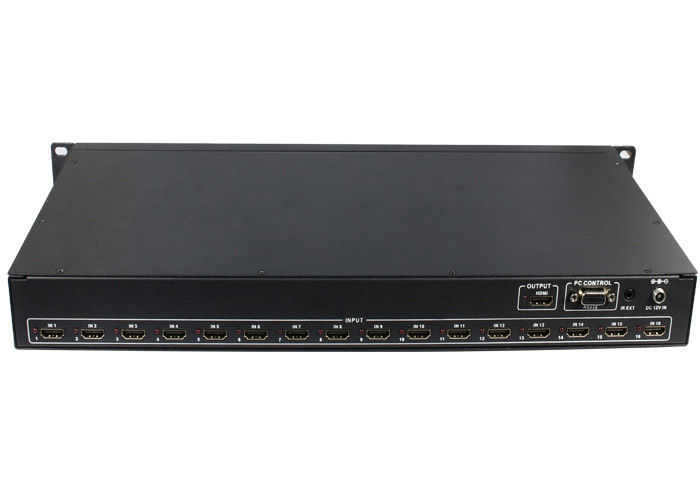

5.2 Panel tylny
4/8
6. Szczegółowy opis trybu wyświetlania
Multi-przeglądarka 16x1 ma 4 tryby wyświetlania.
TRYB1:Multiviewer 16x1 oddzieli wyświetlacz od szesnastu wejść HD, a teraz jest płynnym przełącznikiem.
Wejście
TRYB1-16×1 płynny przełącznik
TRYB2: Multiviewer 16x1 dzieli cztery wejścia HD na ten sam rozmiar i wyświetla na jednym ekranie.A teraz przełącz przycisk wejścia na panelu przednim lub pilocie na podczerwień, dźwięk wyjściowy HDMI będzie odpowiadał wybranemu źródłu wejściowemu.
IN9 IN13
MODE2-4×1 Multi-przeglądarka
5/8
TRYB3: Multiviewer 16x1 dzieli dziewięć wejść HD na ten sam rozmiar i wyświetla na jednym ekranie.A teraz przełącz przycisk wejścia na panelu przednim lub pilocie na podczerwień, dźwięk wyjściowy HDMI będzie odpowiadał wybranemu źródłu wejściowemu.
MODE3-9×1 Multi-Viewer
TRYB4: Multiviewer 16x1 dzieli szesnaście wejść HD na ten sam rozmiar i wyświetla na jednym ekranie.A teraz przełącz przycisk wejścia na panelu przednim lub pilocie na podczerwień, dźwięk wyjściowy HDMI będzie odpowiadał wybranemu źródłu wejściowemu.
TRYB4-16×1 Multi-przeglądarka
