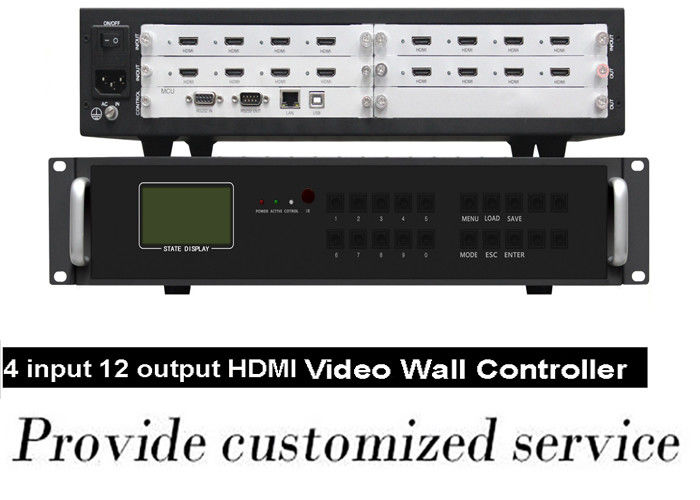

Kontroler ściany wideo 3x2 2x4 2x3 HDMI z certyfikatem CE RoHs FCC

Seria modeli

Z CBD

Brak CBD

Opis funkcji

4-kanałowe CBD, 16-kanałowe AV, 12-kanałowe wejście VGA/DVI, obudowa 6U obsługuje 12 tablic ekranowych, kompatybilne z ultrawysokiej rozdzielczości 4000/(8000)x2000 Dynamiczny obraz tła

16-kanałowe AV, 16-kanałowe wejście VGA/DVI, obudowa 6U obsługuje macierze 16 ekranów

Sygnał wejściowy (opcjonalnie)

HDMI/DVI/VGA/AV/YPbPr

Rozdzielczość wejściowa

1024x768 ~ 1080p, powszechnie używane rozdzielczości

Format sygnału wyjściowego

DVI/VGA/AV/YPbPr/HDMI (konwerter DVI-HDMI)

Rozdzielczość wyjściowa

Do 1920*1200/60 Hz

Oprogramowanie sterujące systemem

Specjalne oprogramowanie sterujące

Zasilacz

Zasilacz nadmiarowy 110-220VAC, 50/60Hz

Konsumpcja

12 W/kanał

Temperatura pracy

-20°C——60°C

Wilgotność pracy

5-95%

Specyfikacja przypadku

Standardowa obudowa rack 1U/2U/3.5U/7U/12.5U

Interfejs sterowania szeregowego

RS-232,9-pinowe żeńskie, Typ-D

Szybkość transmisji

115200

Konfiguracja pinów

2=TX,3=RX,5=GND

Interfejs sterowania Ethernet

RJ-45 żeński, TCP/IP

Szybkość sterowania Ethernet

Auto 10M lub 100M, pełny dupleks lub półdupleks

Czas pracy

365*7*24 godziny

Specyfikacja techniczna złącz wejścia/wyjścia

Wejście VGA/RGB

Wejście: 15-pinowe HD D-Sub, żeńskie

Tryb synchronizacji: niezależna synchronizacja HV

Głębia kolorów: 32 bity/piksel

Rozdzielczość: 640*480/60 HZ—1920*1200/60 HZ

Impedancja wejściowa: 75Ω

Wejście wideo

Złącze wejściowe: BNC

Wykrywanie: automatyczne wykrywanie w pełnym formacie

Impedancja wejściowa: 75Ω

Wyjście VGA lub DVI

Rozdzielczość: 1024*768/60HZ-1920*1200/60HZ

Głębia kolorów: 32 bity/piksel

Impedancja wyjściowa: 75Ω

Sygnały

Złącza

Rodzaj

Kompozytowe wejście VIDEO

BNC

kobieta

Wejście VGA

15-pinowe złącze HD D-Sub

kobieta

Wyjście VGA

15-pinowe złącze HD D-Sub

kobieta

Wyjście DVI

Standard 24+5 lub 24+1

kobieta

AUX RS-232

9-stykowe złącze D-Sub

kobieta

Główny port RS-232

9-stykowe złącze D-Sub

kobieta
