Szczegóły Produktu:
|
| VGA: | Interfejs HD15 i łącze z 1 interfejsem audio 3.5 Obsługa 640*480/85HZ do 1920*1200/60HZ | HDMI: | HDMI 1.4 (HDCP 1.3) DVI 1.0, wbudowany dźwięk HDMI |
|---|---|---|---|
| wideo: | Automatyczna identyfikacja STetem NTSC, PAL i SECAM, połączenie z 1 interfejsem audio 3,5 | USB: | Standard interface of 2.0,can insert U disk,embed audio; Standardowy interfejs 2.0, można |
| Audio: | 3.5 interfejs Audio, obsługa lewego i prawego kanału oraz stereo, przełącznik sygnału AV STnchronicz | Tryb sterowania: | IR (klucz przypadku) |
| Zasilacz: | AC: 100 do 240 V | Moc: | 20W |
| Wymiary (1U): | Standardowa skrzynia 1U 19 cali, 442 mm (L) * 45 mm (H) * 242 mm (W) | Waga (1U): | 2,5 kg |
| Port wejściowy: | 1-kanałowy port wejściowy HDMI | Port wyjściowy: | 9-kanałowe porty wyjściowe HDMI |
| Podkreślić: | Kontroler ściany wideo HDMI 20 W,kontroler ściany wideo HDMI o długości 442 mm,kontroler ściany wideo HDMI 20 W |
||
Wielokątny kontroler ścienny HDMI 20W z artystyczną wolnością
I. instrukcja instalacji
W celu zaoszczędzenia Państwa cennego czasu, niniejszy podręcznik nie wprowadza zdrowego rozsądku potocznego
korzystanie z urządzeń elektrycznych,
Postępuj zgodnie ze zdrowym rozsądkiem zwykłych urządzeń elektrycznych. Przed użyciem urządzenia
proszę przeczytać działanie instrukcje starannie, tak abyś mógł szybko się zaznajomić
wraz z uruchomieniem i użytkowaniem urządzenia.
II.kroki instalacji

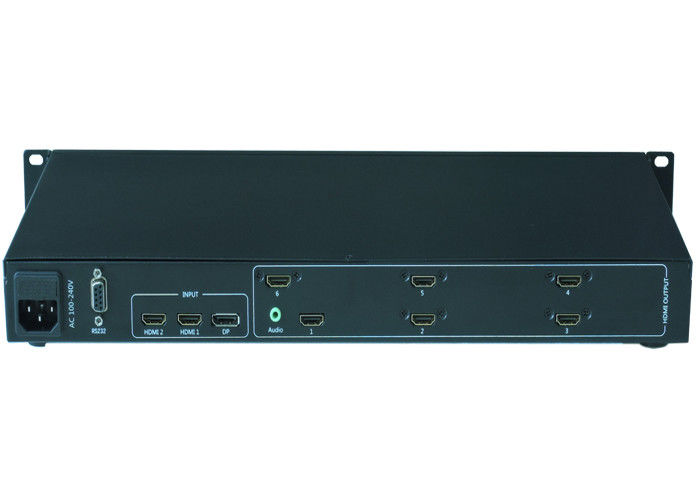

1. Podłącz wyjście HDMI procesora do spawania do portu wejściowego HDMI wyświetlacza ciekłokrystalicznego,
a każdy wyświetlacz może być podłączony do dowolnego portu wyjściowego HDMI procesora splicingu;
2. Podłącz źródło sygnału, który ma być wyświetlany do dowolnego z interfejsów HDMI1, HDMI2 i DP;
3. Podczas pierwszej konfiguracji kontrolera ściany wideo należy połączyć się z interfejsem RS232 w
kontroler ściany wideo za pomocą kabla szeregowego.
Schemat instalacji wygląda następująco:

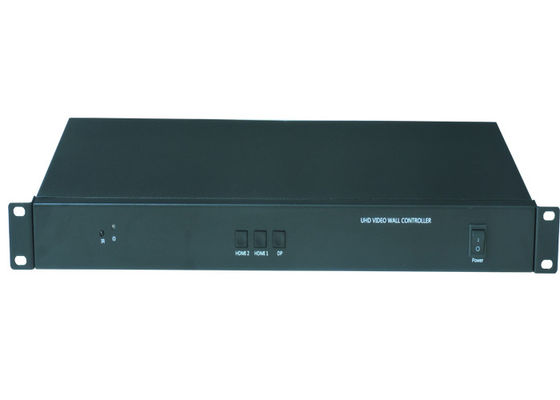

III.zasilanie włączone
Po podłączeniu powyższych kabli podłącz zasilanie 100-240V AC,
włącz włącznik zasilania urządzenia,
lampka kontrolna zasilania jest czerwona, a urządzenie jest w stanie roboczym;
.Parametry techniczne
| Nazwa | Specyfikacja |
| Sygnał wejściowy | |
| VGA |
Interfejs HD15 i łącze z 1 interfejsem audio 3,5 Obsługa 640*480/85 HZ do 1920*1200/60 HZ |
| HDMI | HDMI 1.4 (HDCP 1.3) DVI 1.0, wbudowany dźwięk HDMI |
| Wideo | Automatyczna identyfikacja STetem NTSC, PAL i SECAM, połączenie z 1 interfejsem audio 3,5 |
| USB |
Standardowy interfejs 2.0, można włożyć dysk U, osadzić dźwięk; Obsługa wideo, obrazu, MP3, TXT |
| Sygnał wyjściowy | Można dostosować do 9 wyjść sygnału HDMI z rozdzielczością wyjściową do 1920x1080@60HZ. |
| Interfejs HDMI | |
| Audio | 3.5 interfejs Audio, obsługa lewego i prawego kanału oraz stereo, przełącznik sygnału AV STnchronicznie |
| inni | |
| Tryb sterowania | IR , klucz przypadku |
| Zasilacz | AC: 100 do 240 V |
| Wspólny wzór | Poczwórne standardowe złącze, pojedyncza maszyna dostosuj złącze od 2 do 9 |
| Moc | 20W |
| Wymiar sprawy | |
| Wymiary (1U) | Standardowa skrzynia 1U 19 cali, 442 mm (L) * 45 mm (H) * 242 mm (W) |
| Waga (1U) | 2,5 kg |
| Nazwa produktu | Wielokątowy kontroler ścienny HDMI 20W z artystyczną wolnością |
