Szczegóły Produktu:
|
| Nazwa produktu: | Kontroler ściany wideo 5x2 Procesor TV USB/HDMI/VGA/AV 10 TV pokazuje łączenie ekranu Do wyświetlacz | Sygnał wejściowy: | VGA, HDMI, wideo, USB |
|---|---|---|---|
| Sygnał wyjściowy: | 10 x wyjście HDMI | Audio: | 3.5 interfejs Audio, obsługa lewego i prawego kanału oraz stereo, synchroniczny przełącznik sygnału |
| Tryb sterowania: | RS232 (zdalny (klucz do obudowy) | Zasilacz: | AC 100 do 240 V |
| Moc: | 20W | Wymiary (1U): | Standardowa skrzynia 1U 19 cali, 442 mm (L) * 45 mm (H) * 242 mm (W) |
| Waga (1U): | 2,5 kg | ||
| Podkreślić: | Kontroler ściany wideo 5x2 LCD,kontroler ściany wideo LCD 1U,procesor ściany wideo 5x2 TV |
||
5x2 LCD Kontroler ściany wideo USB HDMI VGA Wideo AV TV Procesor

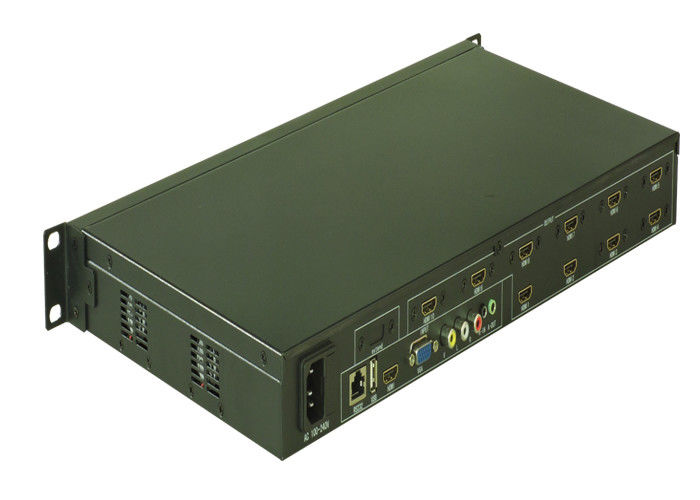

Kontroler ściany wideo 5x2 Procesor TV USB/HDMI/VGA/AV 10 TV pokazuje łączenie ekranu Do wyświetlacza LED/LCD
1, wprowadzenie produktu:
Kontroler ściany wideo 5x2 Procesor TV USB/HDMI/VGA/AV 10 TV pokazuje łączenie ekranu Do wyświetlacza LED/LCD
został zaprojektowany jako prawdziwie modułowy procesor ściany wideo typu in/out, do przechwytywania, konwersji AD, trasowania, dystrybucji sygnału we wszystkich formatach do wielu ścian wideo, w tym telewizorów LCD, DID, DLP, plazmowych itp., przy jednoczesnym zachowaniu prawdziwie cyfrowego sygnał.
Kontroler ściany wideo LM-TV10 2x5 z wieloma różnymi interfejsami wideo, w tym HDMI, VGA, AV,i może samodzielnie dekodować wideo (np. RMVB), audio (np. MP3), zdjęcia (np. JPG) przez interfejs USB.każde wideo z dźwiękiem można przełączać razem.wyjściowy interfejs HDMI, rozdzielczość to 1080P lub 720P, wybrana przez użytkownika.
Kontroler ściany wideo 5x2 Procesor TV USB/HDMI/VGA/AV 10 TV pokazuje łączenie ekranu Do wyświetlacza LED/LCD
Kontroler ściany wideo może być sterowane pilotem, przyciskiem i RS232.
2, wprowadzenie funkcji:
1, model wieloekranowy
Użytkownik może zwiększyć lub zmniejszyć moduły wyjściowe dzięki zastosowaniu modułowej konstrukcji.A pojedyncza maszyna może maksymalnie 25 wyjść wspólnego sygnału HDMI z kompatybilnym protokołem DVI.Może realizować nieograniczone połączenie poprzez połączenie kaskadowe;Zgodnie z zapotrzebowaniem użytkownika pojedyncza maszyna może być dostosowana do różnych rodzajów wzorów wieloekranowych, takich jak 2 * 2,3 * 3,1 * 2,2 * 3,3 * 2,2 * 4,4 * 2,2 * 5 ,5*2 ect.
2, sygnał wejściowy

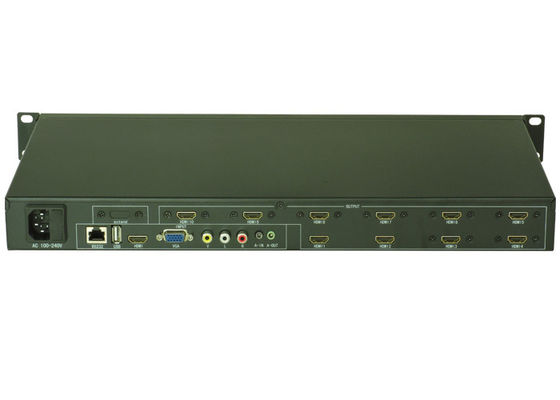

Może obsługiwać 4 sygnały wejściowe w sumie, składające się z 1 kompozytowego wideo, 1 VGA, 1 HDMI, 1 USB;Interfejs HDMI i USB z funkcją dekodowania audio i wideo, kompozytowy sygnał wideo i VGA dodają odpowiedni interfejs audio. Co więcej, cały wejściowy sygnał wideo można przełączyć na wyjście audio w synchronizacji. Poniżej znajduje się schemat interfejsu:
3, funkcja lustra;
Porównaj ze zwykłym procesorem wieloekranowym, może realizować funkcję odwracania lustra o 180 ° w kierunku każdego pojedynczego wyświetlacza.Znacznie zmniejszy się szczelina złącza LCD, co sprawi, że obraz będzie bardziej żywy, jeśli telewizor LCD przewróci się o 180 ° w kierunku nad rzędem, gdy użytkownik połączy zwykły telewizor LCD.
Przed przewróceniem Po przewróceniu
4, funkcja wygaszania krawędzi
Bez funkcji pustej krawędzi wszystkie wspólne wyświetlacze mają szczelinę w ramce, co powoduje, że obraz rozdziera się w wizji i czuje się nienaturalnie; obraz jest bardziej naturalny i żywy bez transformacji i rysowania po procesie pustej krawędzi. Poniżej przedstawiono schemat porównawczy;
Bez funkcji wygaszania krawędzi Po procesie wygaszania krawędzi
5, funkcja transmisji USB
Produkt może obsługiwać funkcję transmisji i połączenia USB. Po zakończeniu podstawowej funkcji połączenia LCD użytkownik może ustawić tylko odtwarzanie wzoru połączenia wideo lub obrazu. Jest to proste i przydatne, nie ma potrzeby dodatkowego przydzielania komputera lub innego sprzętu nadawczego, wystarczy wstawić dysk U na interfejsie USB w naszym procesie wielosezonowym.
6, kluczowa funkcja
***Wiele funkcji łączenia z 9 wyjściami HDMI (3×3, 2×4, 4×2)
***Wielokrotny sygnał wejściowy wideo z 1 HDMI, 1 DVI, 1 VGA, 1 USB
***Obsługa funkcji lustra;
***Obsługa funkcji maski krawędzi
***Obsługa RS232 i zdalnego sterowania;
| wideo | |
| protokół | Obsługa protokołu hdcp1.3, obsługa protokołu hdmi1.3, kompatybilność z protokołem dvi1.0; |
| Osiągać | 0 dB |
| Przepustowość interfejsu | 2,25 Gb/s (łącznie 6,75 Gb/s, 2,25 Gb/s na kolor) |
| Maksymalna rozdzielczość wsparcia |
HDPC: 1920x1200P@60_24bit, HDTV: 1920x1080 P@60_36bit |
| Jitter zegara bitowego | <0,15 Tb |
| Czas narastania bitu | <0,3 Tbit (20%--80%) |
| Czas opadania nieco | <0,3 Tbit (20%--80%) |
| Maksymalne opóźnienie transmisji | 5nS(±1nS) |
| Prędkość przełączania | 200 ns (czas maksymalny) |
| Wejście wideo | |
| berło | Interfejs żeński VGA/dvi-d/hdmi-a |
| Siła sygnału | TMDS +/- 0,4 Vpp |
| impedancja | 50 Ω |
| Wpisz edid | Edid na żywo do wielokrotnego zapisu |
| Zalecana maksymalna odległość wejściowa | Mniej niż 40 metrów przy 1920x1080@60 (zalecane użycie certyfikowanego specjalnego przewodu HDMI, takiego jak przewód Molex TM) |
| Wyjście wideo | |
| berło | Interfejs żeński VGA/dvi-d/hdmi-a |
| impedancja | 50Ω |
| Zalecana maksymalna odległość wyjściowa | Mniej niż 10 metrów przy 1920x1200@60 (zalecane użycie certyfikowanych przewodów specyficznych dla HDMI, takich jak przewody Molex TM) |
| Typ kontroli | |
| Interfejs sterowania szeregowego | Rs-232, 9-pinowy męski i żeński interfejs typu d |
| Szybkość transmisji i protokół | Szybkość transmisji: 9600, bity danych: 8 bitów, bity stopu: 1, brak parzystości |
| Szeregowa struktura portu sterującego | 2 = TX, 3 = RX, 5 = GND |
| specyfikacja | |
| zasilacz | 100VAC ~ 240VAC, 50/60 Hz, międzynarodowy zasilacz adaptacyjny |
| temperatura | Temperatura przechowywania i użytkowania: -20 ° ~ + 70 ° |
| wilgotność | Wilgotność przechowywania i użytkowania: 10% ~ 90% |
| Rozmiar podwozia | Z zastrzeżeniem rzeczywistego modelu |
| waga produktu | Z zastrzeżeniem rzeczywistego modelu |
| Średni czas między awariami | 30 000 godzin |
| Gwarancja | 1 rok bezpłatnej gwarancji, dożywotnia konserwacja |
Naciśnięcie klawisza przypadku
7, funkcja zdalnego sterowania;
Zdalne sterowanie jest wyłączną personalizacją, każda funkcja procesora wieloekranowego jest całkowicie zgodna ze zdalnym kluczowaniem, a rynek nie może jej kupić. Pilot zdalnego sterowania przyjmuje bardzo wrażliwą konstrukcję, dzięki czemu osiąga odległość od 7 do 10 metrów i może spełnić wszystkie Funkcje procesora wieloekranowego, takie jak ustawienia, przełącznik, regulacja. Jak pokazuje poniższy obrazek:
8, Topologia systemu
