Szczegóły Produktu:
|
| protokół: | Obsługa protokołu hdcp1.3, obsługa protokołu hdmi1.3, kompatybilność z protokołem dvi1.0; | Przepustowość interfejsu: | 2,25 Gb/s (łącznie 6,75 Gb/s, 2,25 Gb/s na kolor) |
|---|---|---|---|
| Maksymalna rozdzielczość wsparcia: | HDPC: 1920x1200P@60_24bit, HDTV: 1920x1080P@60_36bit | Porty wejściowe: | 4 kanały HDMI |
| Porty wyjściowe: | 4 kanały HDMI | Kolor: | Czarny |
| Podkreślić: | Kontroler ściany wideo HDMI1.3 LCD,kontroler ściany wideo HDPC1.3 LCD,kontroler macierzy FCC HDMI |
||

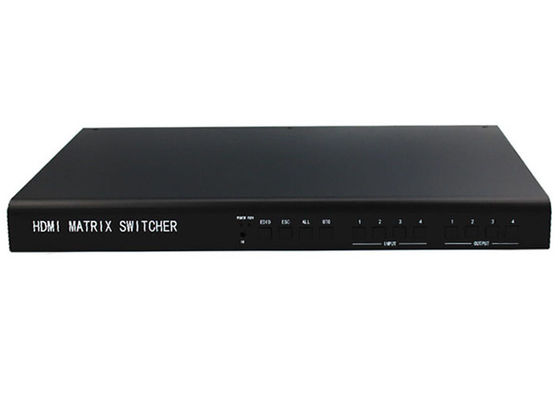

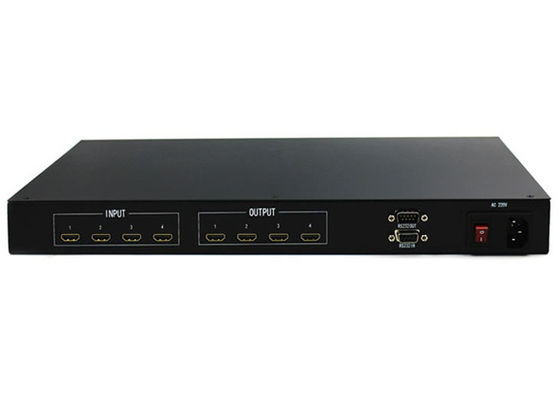

Kontroler ściany wideo z matrycą 4 na 4 wyjścia LCD HDMI1.3 Protokół HDPC1.3
4 na 4 wyjścia matrycy HDMI i kontroler ściany wideo LCD
Przegląd produktów :
Matrix Switcher to wysokowydajne profesjonalne urządzenie przełączające z wbudowanym inteligentnym sterowaniem.
Zastosuj unikalną metodę przetwarzania, która znacznie poprawia szybkość przełączania urządzenia.
Cechy:
1. Z funkcją pamięci wyłączania, z ochroną pola wyłączania;
2. Elastyczny tryb sterowania, obsługa kryształowego panelu przycisków i 2 standardowe interfejsy komunikacyjne rs-232, kompatybilne z różnymi środowiskami, wygodne dla użytkowników z różnymi urządzeniami zdalnego sterowania;
3. Wbudowany międzynarodowy uniwersalny zasilacz;
4, w pełni metalowa obudowa kompatybilna ze standardowymi 19-calowymi szafkami.
5. Obsługa logo czuwania LCD na przednim panelu matrycy i oprogramowania sterującego.
6. Obsługuj hdcp, aby rozwiązać odpowiednie urządzenia, takie jak Blu-ray dvd i tak dalej.
Parametry techniczne :
|
wideo |
|
|
protokół |
Obsługa protokołu hdcp1.3, obsługa protokołu hdmi1.3, kompatybilność z protokołem dvi1.0; |
|
Osiągać |
0 dB |
|
Przepustowość interfejsu |
2,25 Gb/s (łącznie 6,75 Gb/s, 2,25 Gb/s na kolor) |
|
Maksymalna rozdzielczość wsparcia |
HDPC: 1920x1200P@60_24bit, HDTV: 1920x1080 P@60_36bit |
|
Jitter zegara bitowego |
<0,15 Tb |
|
Czas narastania bitu |
<0,3 Tbit (20%--80%) |
|
Czas opadania nieco |
<0,3 Tbit (20%--80%) |
|
Maksymalne opóźnienie transmisji |
5nS(±1nS) |
|
Prędkość przełączania |
200 ns (czas maksymalny) |
|
Wejście wideo |
|
|
berło |
Interfejs żeński VGA/dvi-d/hdmi-a |
|
Siła sygnału |
TMDS +/- 0,4 Vpp |
|
impedancja |
50 Ω |
|
Wpisz edid |
Edid na żywo do wielokrotnego zapisu |
|
Zalecana maksymalna odległość wejściowa |
Mniej niż 40 metrów przy 1920x1080@60 (zalecane użycie certyfikowanego specjalnego przewodu HDMI, takiego jak przewód Molex TM) |
|
Wyjście wideo |
|
|
berło |
Interfejs żeński VGA/dvi-d/hdmi-a |
|
impedancja |
50Ω |
|
Zalecana maksymalna odległość wyjściowa |
Mniej niż 10 metrów przy 1920x1200@60 (zalecane użycie certyfikowanych przewodów specyficznych dla HDMI, takich jak przewody Molex TM) |
|
Typ kontroli |
|
|
Interfejs sterowania szeregowego |
Rs-232, 9-pinowy męski i żeński interfejs typu d |
|
Szybkość transmisji i protokół |
Szybkość transmisji: 9600, bity danych: 8 bitów, bity stopu: 1, brak parzystości |
|
Szeregowa struktura portu sterującego |
2 = TX, 3 = RX, 5 = GND |
|
specyfikacja |
|
|
zasilacz |
100VAC ~ 240VAC, 50/60 Hz, międzynarodowy zasilacz adaptacyjny |
|
temperatura |
Temperatura przechowywania i użytkowania: -20 ° ~ + 70 ° |
|
wilgotność |
Wilgotność przechowywania i użytkowania: 10% ~ 90% |
|
Rozmiar podwozia |
Z zastrzeżeniem rzeczywistego modelu |
|
waga produktu |
Z zastrzeżeniem rzeczywistego modelu |
|
Średni czas między awariami |
30 000 godzin |
|
Gwarancja |
1 rok bezpłatnej gwarancji, dożywotnia konserwacja |
Schemat aplikacji:
