Przełącznik matrycowy 4K 4x4 HDMI bez szwu z kontrolerem ściany wideo

ⅠWprowadzenie produktu

Jest to procesor do łączenia wideo 4K, a także płynny przełącznik 4x4 HDMI.Obsługuje łączenie do 4K @ 60HZ

i płynne przełączanie 4x4.Obsługuje 4 wejścia HDMI, 1 wejście DP i 4 wyjścia HDMI, wejście DP może być używane tylko do

łączenie.

ⅡGłówne funkcje

• Maszyna zawiera jednocześnie funkcje łączenia i płynnego przełączania, a funkcje można wybierać dowolnie.
• Obsługa płynnej funkcji przełączania w trybie matrycy.
• Obsługa trybu 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2 w funkcji splicingu
• Obsługuje dowolny obrót sygnału jednostki wyświetlacza o 180 stopni.
• Funkcja ekranowania krawędzi, tryb łączenia obsługuje regulację łączenia w poziomie i w pionie;
• Tryb matrycy obsługuje dowolny wyświetlacz z podziałem na 4 ekrany wyjściowe;
• Obsługuje 1 wejścia DP1.2, 1 HDMI2.0, 3 HDMI1.4, rozdzielczość do 4K @ 60hz.
• 4 wyjścia HDMI, rozdzielczość wyjściowa obsługuje 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, przełączane;
• Obsługa zdalnego sterowania, RS232, sterowanie za pomocą przycisku podwozia;

ⅢSzczegółowe wprowadzenie

1, sygnały wejściowe

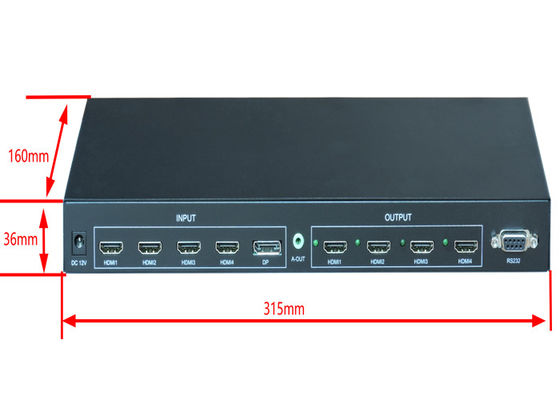

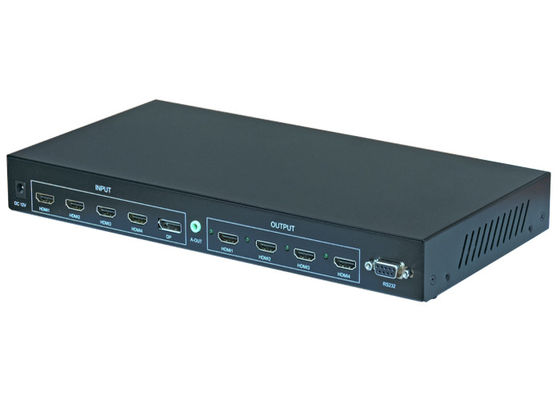

Wsparcie 1 DP_1.2(4K przy 60 Hz), 1 HDMI_2,0 ,3 HDMI_1,4Wejścia (4K przy 30 Hz)

2, sygnały wyjściowe

Obsługa 4 HDMI_1,3 wyjście, rozdzielczość wyjściowa obsługuje 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, przełączane;

Obsługa 1 wyjścia audio 3,5 mm do podłączenia dźwięku.

3, łączenie, funkcja przełączania trybu matrycy;

Użytkownicy mogą wybrać tryb splicingu lub tryb płynnego przełączania.Wejście DP może być używane tylko w trybie splicingu.

4, bezproblemowa funkcja przełączania;

Obsługuje funkcję płynnego przełączania sygnału wejściowego HDMI 4x4, a także może obsługiwać dowolny ekran do jednoczesnego wyświetlania 4 sygnałów wejściowych.

5, funkcja splatania
Funkcja łączenia produktu to zintegrowana konstrukcja, pojedyncza maszyna może osiągnąć 4 wyjścia sygnału HDMI do łączenia, a pojedyncza maszyna może ustawić różne tryby łączenia, takie jak 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1 itp.

5.1 Funkcja obrotu o 180 stopni

Wsparcie, aby ustawić dowolny wyświetlacz, aby obrócić się o 180 stopni.

5.2 Funkcja ekranowania krawędzi

Po ustawieniu obróbki szwu krawędziowego część obrazu jest ukrywana, tak aby uzyskać efekt braku deformacji i zniekształceń.

6, metoda kontroli

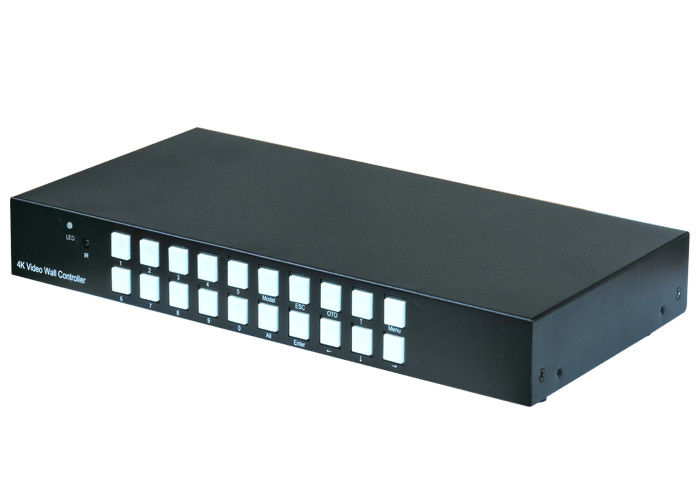

Urządzeniem można sterować za pomocą pilota, przycisków na obudowie, RS-232 i centralnego sterowania.

Ⅳ Topologia systemu
