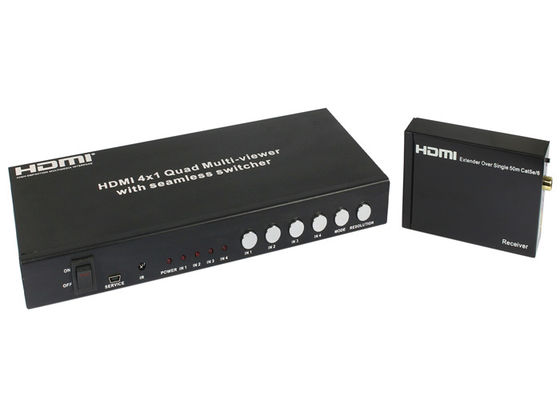

Przedłużacz UTP HDMI 4x1 Quad Multi Viewer z bezproblemowym sterowaniem przełącznikiem RS232 i IR

HDMI 4x1 Quad Multi-Viewer z bezproblemowym sterowaniem przełącznikiem RS-232 i IR

1. Wstęp:

Ten produkt to wysokiej jakości czteroosobowa przeglądarka Multi-Viewer 4 na 1 z płynnym przełącznikiem.

Obsługuje cztery źródła sygnału wejściowego o wysokiej rozdzielczości na jednym ekranie i ma trzy

tryb efektu wielu widoków.Jako przełącznik może również płynnie przełączać cztery wejścia HD.

Produktem można sterować na różne sposoby, za pomocą przycisków na panelu przednim, sterowanie IR, sterowanie RS232 itp.

Produkt zapewnia łącze S/PDIF do jednoczesnego wyprowadzania dźwięku ze źródła HDMI.

Ponadto produkt ten ma wersję podstawową i wersję przedłużającą.

Wersja Extender może rozszerzyć sygnały wideo i audio na pojedyncze 50m CAT5e/6 z dwukierunkowym sterowaniem IR.

2. Funkcjas:

1. Zgodny z HDMI 1.3a, HDCP 1.2；

2. Obsługuje multipleksowane wejście HDMI 4 i 1 wyjście；

3. Obsługuje rozdzielczość do 1080 p High Definition；

4. Obsługa 4by1 Quad Multi-viewer i bezproblemowego przełącznika；

5. Wsparcie skalera w górę, funkcja skalowania w dół；

6. Obsługa wielu rozdzielczości wyjściowych；

7. Obsługa cyfrowego formatu audio LPCM/AC3/DTS

8. Przycisk wsparcia, IR, RS232 itp. Różne kontrolowane sposoby；

9. System IR pozwalający na kontrolę źródła na końcu wyświetlacza;

10. Umożliwia przesyłanie sygnałów audio/wideo HDMI i IR;

po jednym kablu Cat5e/6(Wersja rozszerzenia).

11.HDMI 4x1 Quad Multi-Viewer z bezproblemowym sterowaniem przełącznikiem RS-232 i IR.

3. Specyfikacja:

Przepustowość wideo------------------------------------------------ ----2,25 Gb/s

Porty wejściowe ------------------------------------------------ -------------4 × HDMI (typ żeński), 1x RS232;

Porty wyjściowe ------------------------------------------------ -----------1 × HDMI (typ żeński), 1xRCA, 1xUTP (wersja Extender)

Wyjście audio------------------------------------------------ -----------PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

Rozdzielczość wejściowa ------------------------------------------------ ------- 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz,

1080i50/60Hz,1080p24/30/50/60Hz,800x600@60,

1024x768@60,1280x720@60,1920x1080@60;

Rozdzielczość wyjściowa ------------------------------------------------ ---- 1080p,1080i,720p,1024x768,1360x768

Model ludzkiego ciała chroniący przed wyładowaniami elektrostatycznymi -----------------------------±8 kV (wyładowanie w szczelinie powietrznej)

±4 kV (wyładowanie stykowe)

Zasilacz------------------------------------------------ ---------12 V/2,5 A DC (standardy USA/UE, certyfikat CE/FCC/UL)

Wymiary------------------------------------------------- -----------118 mm (szer.) X 250 mm (głęb.) X 32 mm (wys.)

Waga ------------------------------------------------- ------------------ 750 g

Materiał podwozia ------------------------------------------------ ------- Metal

Kolor sitodruku ------------------------------------------------ -------- Czarny

Temperatura robocza------------------------------------------------ 0 ° C ~ 40 ° C / 32 ° F ~ 104 ° F

Temperatura przechowywania ------------------------------------------------ ----20 °C ~ 60 °C/-4 °F ~140 °F

Wilgotność względna ------------------------------------------------ --------20~90% RH (bez kondensacji)

Pobór energii ------------------------------------------------ -----10 W

Nazwa produktu------------------------------------------------ --------------HDMI 4x1 Quad Multi-Viewer z bezproblemowym RS-232

i polecenie przełącznika IR

4. Schemat połączeń

HDMI 4x1 Quad Multi-Viewer z bezproblemowym sterowaniem przełącznikiem RS-232 i IR
