Szczegóły Produktu:
|
| Głębia koloru: | 8 bitowy | Przestrzeń kolorów: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|---|---|---|---|
| Rozdzielczości wideo: | 3840x2160@30Hz, 1920x1080@50/60Hz, | ochrona ESD: | Model ciała ludzkiego: ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe) |
| Temperatura robocza: | 0°C ~ 40°C / 32°F ~ 104°F | Temperatura przechowywania: | -20°C ~ 60°C / -4°F ~ 140°F |
| Podkreślić: | 60hz Quad Hdmi Multiviewer,4x1 Quad Hdmi Multiviewer,bezproblemowa funkcja przełączania HDMI Multiviewer |
||
Full 1080P i 3D 4k@60hz 4x1 quad hdmi multiviewer 4k z funkcją HDMI Seamless Switcher
1. Wstęp:
HDMI 4x1 Quad Multi-viewer to wysoka wydajność z segmentacją czterech ekranów HD i płynnym przełączaniem wyjścia.
Może wyświetlać cyfrowy sygnał wideo 4HD na tym samym ekranie i ma różnorodną segmentację wideo, płynne przełączanie
4 sygnał wejściowy HD synchronicznie.Metody sterowania przełącznikiem są elastyczne, można go przełączać za pomocą przycisku i sterowania na podczerwień.
Jest to bardzo praktyczny i stabilny przełącznik oraz łatwy w instalacji, może być używany w dużych projektach, salach konferencyjnych i innych miejscach.
2.Cechy:
***Zgodne HDMI 1.3a, HDCP 1.2, zgodna z wejściem wersja DVI 1.0;
***Obsługa kontroli na podczerwień;
***Obsługuje 4 wejścia HDMI, 1 wyjście HDMI;
***Obsługa 4 kanałów segmentacji ekranu sygnału HDMI;
***Obsługa 4 kanałów bezproblemowego przełączania sygnału HDMI;
***Obsługuje najwyższą rozdzielczość do 1080 P/60Hz;
***Rozdzielczość wsparcia: 1080P, 720P, 1080i, 1024*768, 1360*768 i tak dalej;
***Obsługa formatu wyjściowego audio: PCM2.0;
***Obsługuje standardowy kabel 26AWG, wejście do 15m/49ft, wyjście do 15m/49ft;
***Zasilacz DC 12 V/2 A;
***Full 1080P i 3D 4k@60hz 4x1 quad hdmi multiviewer 4k z funkcją HDMI Seamless Switcher;
3. Specyfikacje
| Techniczny | |
| Zgodność HDMI | HDMI 1.4b |
| Zgodność z HDCP | HDCP 1.4 |
| Przepustowość wideo | 10,2 Gb/s |
| Rozdzielczości wideo | 3840x2160 przy 30Hz, 1920x1080 przy 50/60Hz, 1280x720 przy 50/60Hz, 1920x1200 przy 60Hz, 1024x768 przy 60Hz |
| Głębia koloru | 8 bitowy |
| Przestrzeń kolorów | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Analogowe formaty audio | LPCM2.0 44,1 KHz 48 KHz |
| Ochrona ESD |
Model ciała ludzkiego: ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe) |
| Znajomości | |
| Porty wejściowe |
4x HDMI Typ A [żeńskie 19-pinowe] 1x SEVICER [Micro USB, port aktualizacji] |
| Porty wyjściowe |
1x HDMI Typ A [żeńskie 19-pinowe] 1x VGA [VGA-D] 1x Audio [mini-gniazdo stereo 3,5 mm] |
| Mechaniczny | |
| Mieszkania | Metalowa obudowa |
| Kolor | Czarny |
| Wymiary | 185 mm (szer.) × 128 mm (głęb.) × 20 mm (wys.) |
| Waga | 595g |
| Zasilacz |
Wejście: AC100~240V 50/60Hz, Wyjście: DC12V/1A (normy USA/UE, certyfikat CE/FCC/UL) |
| Pobór energii | 7,68W (maks.) |
|
Operacyjny Temperatura |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura przechowywania | -20°C ~ 60°C / -4°F ~ 140°F |
| Wilgotność względna | 20~90% RH (bez kondensacji) |
| Nazwa produktu | Full 1080P i 3D 4k@60hz 4x1 quad hdmi multiviewer 4k z funkcją HDMI Seamless Switcher |
4.Sterowanie i funkcje operacyjne dla pełny 1080P i 3D 4k@60hz 4x1 quad hdmi multiviewer 4k z HDMI
Bezproblemowa funkcja przełącznika

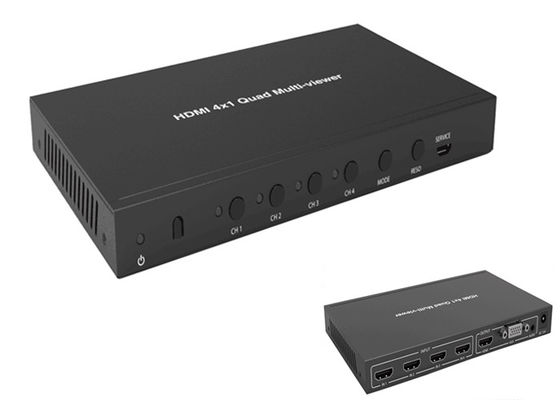

4.1 Panel przedni
| Numer | Nazwa | Opis funkcji |
| 1 | DIODA ZASILANIA |
Dioda LED zaświeci się na zielono, gdy urządzenie jest działa, czerwony, gdy urządzenie jest w trybie czuwania. |
| 2 | IR | Okienko odbiornika podczerwieni.Akceptuje tylko sygnał zdalnego sterowania tego urządzenia. |
| 3 | Przycisk CH1/CH2/CH3/CH4 | Wybiera przycisk kanału wejściowego (patrz szczegółowy opis „6. Tryby wyświetlania”). |
| 4 | Przycisk TRYBU | Naciśnij ten przycisk, aby cyklicznie wybrać wyjście trybu wyświetlania (patrz szczegółowy opis „6. Tryby wyświetlania”).Naciśnij ten przycisk do 5 s, ekran wyjściowy jest pełnoekranowy i wyświetla w równych proporcjach. |
| 5 | RESO | Cyklicznie wybierz inną rozdzielczość wyjściową.Naciśnij ten przycisk do 5s, aby otworzyć lub zamknąć ramkę wyświetlania okna. |
| 6 | SERWIS port | Użyto aktualizacji oprogramowania układowego.(Tylko do użytku produkcyjnego.) |

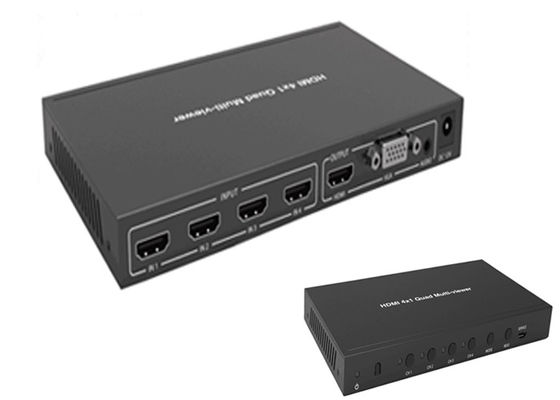

4.2 Panel tylny
| Numer | Nazwa | Opis funkcji |
| 1 | WEJŚCIE HDMI |
Podłącz do urządzenia źródłowego HDMI, takiego jak DVD odtwarzacz lub PS4. |
| 2 | WYJŚCIE HDMI |
Podłącz do urządzenia wyświetlającego HDMI, takiego jak telewizor lub Projektor z kablem HDMI. |
| 3 | WYJŚCIE VGA | Port wyjściowy VGA, ten sygnał wyjściowy portu jest taki sam jak port wyjściowy HDMI. |
| 4 | WYJŚCIE AUDIO |
Analogowy port wyjściowy audio.(Uwaga: Jeśli wyjście HDMI jest w TRYBIE 1, wyjście audio jest zgodne z treścią wideo. Jeśli wyjście HDMI jest w TRYBIE 2/3/4/5, naciśnij CH1/CH2/CH3/CH4 do 5s, aby wybrać wyjście audio lub użyj pilot do cyklicznego wyboru wyjścia audio.Domyślny stan to ekran CH1 wyjście audio.) |
| 5 | DC 12V | Podłącz zasilacz 12 V/1 A DC do urządzenia i podłącz zasilacz do gniazdka sieciowego. |
Full 1080P i 3D 4k@60hz 4x1 quad hdmi multiviewer 4k z funkcją HDMI Seamless Switcher
