Szczegóły Produktu:
|
| Zgodność HDMI: | HDMI 1.4b | Zgodność z HDCP: | HDCP 1.4 |
|---|---|---|---|
| Przepustowość wideo: | 10,2 Gb/s | Analogowe formaty audio: | LPCM2.0 44,1 KHz 48 KHz |
| Porty wejściowe: | 4x HDMI Typ A [żeńskie 19-pinowe] 1x SEVICER [Micro USB, port aktualizacji] | Porty wyjściowe: | 1x HDMI Typ A [żeńskie 19-stykowe] 1x VGA [VGA-D] 1x Audio [mini jack stereo 3,5 mm] |
| Podkreślić: | 4 wejścia Hdmi 4K Quad Multiviewer,FCC 4K Quad Multiviewer,1XVGA Wyjście HDMI Multiviewer |
||

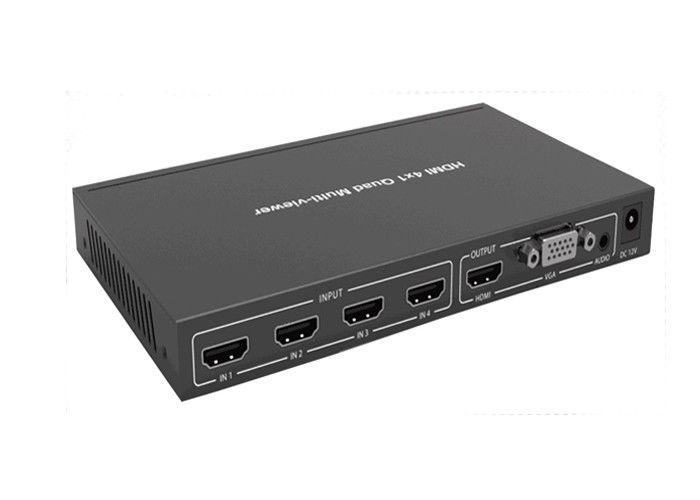

4 wejścia hdmi quad 4K multiviewer z 1 x wyjściem HDMI i 1 x wyjściem VGA
1. Wstęp:
Typ interfejsu: HDMI;
Ilość: 1 zestaw;
Kolor rozdzielacza: szary;
Wymiar: ok.189*90*25mm/6,7x3,2x0,9 cala;
2. Pakiet zawiera:
1x4 wejścia hdmi quad multiviewer 4K z 1 x wyjściem HDMI i 1 x wyjściem VGA;
1 x pilot zdalnego sterowania;
1 x zasilacz prądu stałego;
1 x instrukcja obsługi;
3. Specyfikacje
| Techniczny | |
| Zgodność HDMI | HDMI 1.4b |
| Zgodność z HDCP | HDCP 1.4 |
| Przepustowość wideo | 10,2 Gb/s |
| Rozdzielczości wideo | 3840x2160 przy 30Hz, 1920x1080 przy 50/60Hz, 1280x720 przy 50/60Hz, 1920x1200 przy 60Hz, 1024x768 przy 60Hz |
| Głębia koloru | 8 bitowy |
| Przestrzeń kolorów | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Analogowe formaty audio | LPCM2.0 44,1 KHz 48 KHz |
| Ochrona ESD |
Model ciała ludzkiego: ±8kV (wyładowanie w szczelinie powietrznej), ±4kV (wyładowanie kontaktowe) |
| Znajomości | |
| Porty wejściowe |
4x HDMI Typ A [żeńskie 19-pinowe] 1x SEVICER [Micro USB, port aktualizacji] |
| Porty wyjściowe |
1x HDMI Typ A [żeńskie 19-pinowe] 1x VGA [VGA-D] 1x Audio [mini-gniazdo stereo 3,5 mm] |
| Mechaniczny | |
| Mieszkania | Metalowa obudowa |
| Kolor | Czarny |
| Wymiary | 185 mm (szer.) × 128 mm (głęb.) × 20 mm (wys.) |
| Waga | 595g |
| Zasilacz |
Wejście: AC100~240V 50/60Hz, Wyjście: DC12V/1A (normy USA/UE, certyfikat CE/FCC/UL) |
| Pobór energii | 7,68W (maks.) |
|
Operacyjny Temperatura |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura przechowywania | -20°C ~ 60°C / -4°F ~ 140°F |
| Wilgotność względna | 20~90% RH (bez kondensacji) |
| Nazwa produktu | 4 wejścia hdmi quad 4K multiviewer z 1 x wyjściem HDMI i 1 x wyjściem VGA |
4. Tryby wyświetlania
Poczwórna przeglądarka multiview ma 5 trybów wyświetlania.Zobacz poniższy szczegółowy opis.

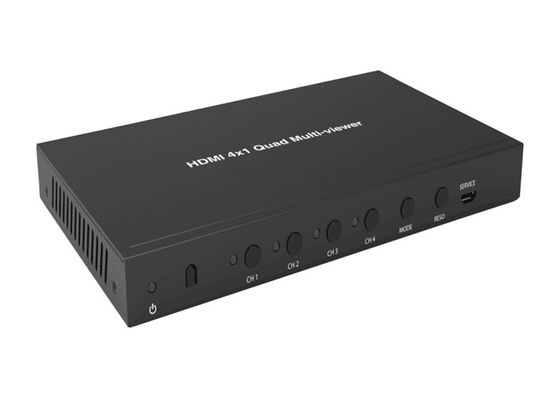

TRYB 1:Poczwórny multi-przeglądarka wyświetli oddzielnie cztery wejścia HDMI.Naciśnij przyciski CH1/CH2/CH3/CH4 na panelu lub za pomocą pilota na podczerwień przyciski Source 1/2/3/4, aby wybrać źródło wejścia, odpowiednia lampka na panelu jest włączona.
TRYB 2:Poczwórna przeglądarka multiview dzieli cztery wejścia HD o tym samym rozmiarze i wyświetlaniu na ekranie.Świecą się cztery kontrolki na panelu.W oknie CH1 można nacisnąć przycisk CH1 na panelu lub za pomocą pilota IR przycisk Source 1, aby cykliczny wybór czterech źródeł wejść.W oknie CH2 można nacisnąć przycisk CH2 na panelu lub za pomocą pilota na podczerwień przycisk Source 2, aby cykliczny wybór czterech źródeł wejść...itd.
Resztę można zrobić w ten sam sposób.
TRYB 3:Poczwórna przeglądarka multiview dzieli cztery wejścia HD i wyświetla je na ekranie.Świecą się cztery kontrolki na panelu.Metoda działania jest taka sama jak w TRYBIE 2.
TRYB 4:Poczwórna przeglądarka multiview dzieli dwa wejścia HD o tym samym rozmiarze i wyświetlaniu na ekranie.Kontrolki CH1/CH2 na panelu są włączone.W oknie CH1 można nacisnąć przycisk CH1 na panelu lub za pomocą pilota IR przycisk Source 1, aby cykliczny wybór czterech źródeł wejść.W oknie CH2 można nacisnąć przycisk CH2 na panelu lub za pomocą pilota na podczerwień przycisk Source 2, aby cykliczny wybór czterech źródeł wejść.
TRYB 5:Poczwórna przeglądarka multiview dzieli cztery wejścia HD i wyświetla je na ekranie.Świecą się cztery kontrolki na panelu.Metoda działania jest taka sama jak w TRYBIE 2.
7.Pilot
: Naciśnij ten przycisk, aby ustawić tryb gotowości, naciśnij ten przycisk ponownie, aby włączyć urządzenie.
: Naciśnij ten przycisk, aby otworzyć lub zamknąć ramkę okna wyświetlania.
OZE.: Naciśnij ten przycisk, aby cykliczny wybór rozdzielczości wyjściowej.
Tryb:
: Naciśnij te przyciski, aby
wybór trybu wyświetlania wyjścia.
Źródło:
1/2/3/4: Naciśnij te przyciski, aby wybrać źródło wejściowe.
:Naciśnij ten przycisk, aby cykliczny wybór źródła sygnału wejściowego (Ten przycisk może być używany tylko w trybie MODE 1).
Audio:
:Naciśnij ten przycisk, aby cykliczny wybór źródła sygnału wejściowego (Ten przycisk może być użyty tylko w trybie MODE 1).
Audio:
: Przycisk wyciszenia.
:Naciśnij ten przycisk, aby cykliczny wybór wyjścia audio.
4 wejścia hdmi quad 4K multiviewer z 1 x wyjściem HDMI i 1 x wyjściem VGA
