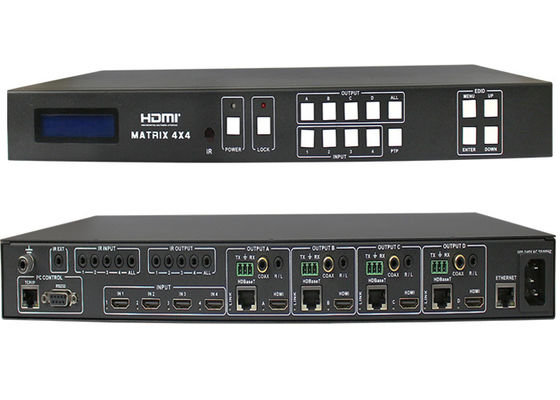

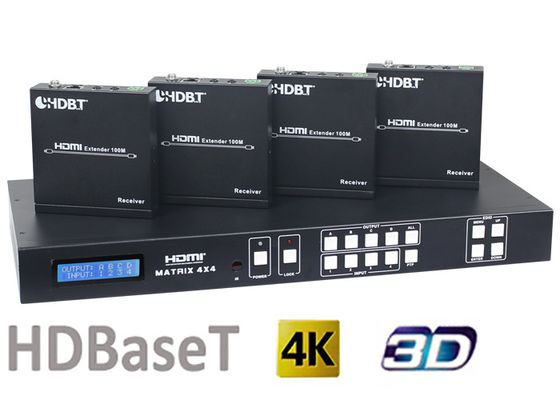

Przełącznik matrycowy HDMI1.4 4X4 HDBaseT z 4 odbiornikami 70M i 100M HDMI HDBaseT

1. Wstęp:

Matryca HDMI HD BaseT 4x4 z jednoczesnymi wyjściami CAT5e/6/7 i HDMI łączy cztery źródła HDMI z ośmioma wyświetlaczami.

Ta matryca jest wyposażona w cztery wyjścia HDMI, a każde wyjście HDMI jest dublowane, aby zapewnić jednocześnie działające wyjście kabla CAT.

Obsługuje transmisję wideo (rozdzielczości do 1080p Full HD i 4Kx2K@30Hz) oraz obsługuje cyfrowe formaty audio wysokiej rozdzielczości

takich jak LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus i DTS-HD Master Audio. Podłącz odbiornik HD BaseT do każdego wyjścia kabla CAT, aby rozszerzyć sygnał HDMI do 328 stóp/100 m (wersja 100 m) lub 230 stóp/70 m (wersja 70m) do połączenia z wieloma pomieszczeniami.

Działa z odtwarzaczami Blu-Ray, dekoderami, komputerami kina domowego i konsolami do gier podłączanymi do wyświetlacza HDMI.

Każde źródło jest dostępne przez cały czas na dowolnym wyświetlaczu, wybierając je za pomocą dostarczonego pilota na podczerwień, RS-232, TCP/IP

lub za pomocą przycisków wyboru na panelu przednim.To urządzenie obsługuje dźwięk High Definition Audio i sygnał 3D.

2.Cechy:

• Zgodność ze standardami HDMI1.4, HDCP 1.4 i DVI1.0；

• Obsługuje przejście HDMI 3D；

• Obsługuje rozdzielczości od VGA~WUXGA i HD od 480i~1080p~4Kx2K@30 w zależności od ustawień EDID；

• Obsługuje odległości transmisji do 328 stóp/100 m (wersja 100 m) lub 230 stóp/70 m (wersja 70 m) przez kabel CAT5e/6/7；

• Obsługa funkcji POE；

• Obsługuje jednoczesne wyjścia HDMI i CAT；

• Obsługuje szerokopasmowy system matrycowy IR (30-60 kHz), kanał transportowy IR może być do przodu lub do tyłu；

• Obsługuje RS-232, zdalne sterowanie, sterowanie na panelu i sterowanie TCP/IP；

• Obsługuje inteligentne zarządzanie EDID；

• Obsługuje transmisję LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus i DTS-HD Master Audio；

•Przełącznik matrycowy HDMI1.4 4X4 HDBaseT z 4 odbiornikami 70-metrowymi i 100-metrowymi HDMI HDBaseT

3. Zawartość opakowania:

• Przełącznik matrycowy HDMI1.4 4X4 HDBaseT -----------------------1szt
• Odbiornik HD BaseT ---------------------------------- 4 sztuki
• Zasilacz 12 V/5A DC -------------------------- 2 szt.
• Instrukcja obsługi --------------------------------------1 sztuk
• Szerokopasmowy calbe IR Tx ---------------------------------4 szt
• Szerokopasmowy kabel IR Rx ---------------------------------5 sztuk
• Pilot na podczerwień HDMI Matrix ------------------------------- 1 szt.
• Uszy montażowe ----------------------------------------------2szt
• Kabel RS232 ---------------------------------------------- 1 szt.

4. SpecyfikacjePrzełącznik matrycowy HDMI1.4 4X4 HDBaseT​:

Przepustowość wideo:297 MHz[10,2 Gb/s]

Obsługa rozdzielczości wideo:480i, 576i, 480p, 576p, 720p, 1080i,

1080p24/30/50/60.4Kx2K@30;

Porty wejściowe:4×HDMI, 5×odbiornik podczerwieni, 1×RS-232,

1xRJ-45 (sterowanie), 4x RS232

Porty wyjściowe:4×CAT5e/6/7, 4×IR Blaster, 4×HDMI

Złącze HDMI :19-pinowe żeńskie typu A

Złącze RJ-45 :WE/SS 8P8C

Złącze 3,5 mm (TX i RX) Odbiornik podczerwieni/IR Blaster

Model ochrony ciała ludzkiego przed ESD:

± 8kV (wyładowanie w szczelinie powietrznej)

± 4kV (wyładowanie stykowe)

Zasilacz :12 V/5 A DC (standardy USA/UE,

Certyfikat CE/FCC/UL)

Wymiary:440 mm (szer.)×200 mm (gł.)×45 mm (wys.)

Waga :1820 gramów

Materiał podwozia:Metal

Kolor sitodruku:Czarny

Temperatura robocza:0 ºC~40 ºC/32 ºF~104 ºF

Temperatura przechowywania :-20 ºC ~ 60 ºC / -4 ºF ~ 140 ºF

Wilgotność względna:20~90% RH (bez kondensacji)

Pobór energii :30 W (maks.)/0,5 W (tryb czuwania)

5. Schemat połączeń dlaPrzełącznik matrycowy HDMI1.4 4X4 HDBaseT​:
