HDMI 1, 2...7,
DP, USB-C

Łącznie 9 wpisów do wyboru

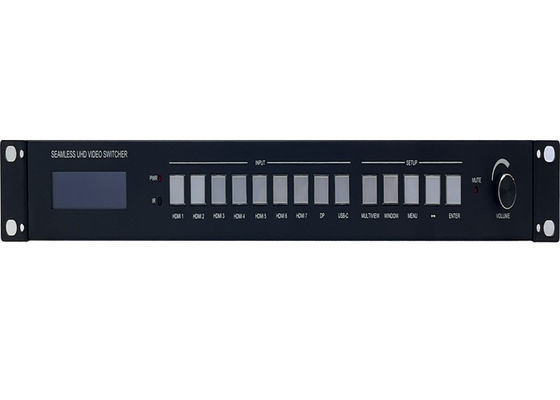

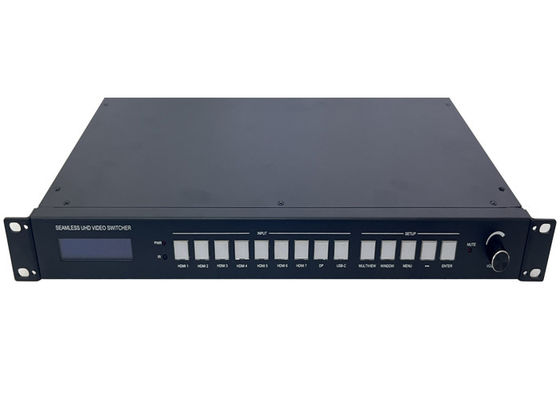

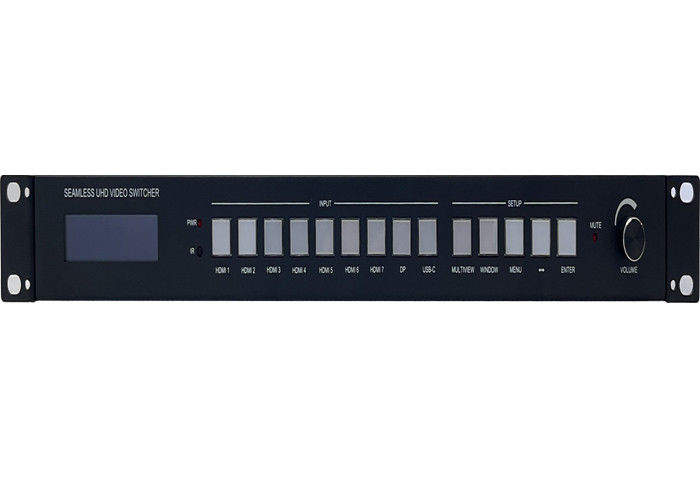

Naciśnij jeden z tych przycisków, aby skierować wybrane źródło wejścia do wyświetlania jednego okna
W przypadku wyświetlenia w trybie PIP, PBP,3xWIN,4xWIN, jedna z wewnętrznych diod LED dla 9 przycisków wejściowych nadal będzie świecić, stanowi ona źródło wejścia okna 1

Naciśnij ten przycisk, aby wybrać tryb wyświetlania PIP, PBP, 3xWIN, 4xWIN.
Wewnętrzna dioda LED na przycisku Multiview zapala się podczas pracy w trybie PIP, PBP, 3xWIN lub 4xWIN i wyłącza się podczas pracy w trybie pojedynczego okna

menu, /,
Wchodź

Trzy przyciski do konfiguracji systemu z przednim panel OSD nawigacji:

• Mikrofon 1 włączony lub wyłączony
• Mikrofon 1 głośność, kontrolować go za pomocą dźwięku
• Mikrofon 2 włączony lub wyłączony
• Mikrofon 2 głośność, kontrolować go za pomocą dźwięku
• Główny dźwięk włączony lub wyłączony
• Główny wybór dźwięku
• Wyjście 4K AUTO włączone lub wyłączone
• Wzorzec badawczy włączony lub wyłączony
• Wybór rozdzielczości wyjściowej
• Wybór EDID
• Automatyczne włączanie lub wyłączanie
• Tryb dalekiego zasięgu włączony lub wyłączony
• Prędkość baudów RS232
• Informacje o adresie IP
• Informacje o wersji oprogramowania

Obrót w lewo lub w prawo w celu sterowania całkowitą głośnością dźwięku (główny dźwięk i dźwięk dwóch mikrofonów)
Naciśnij go bezpośrednio, aby wyłączyć lub wyłączyć ogólną moc dźwięku.

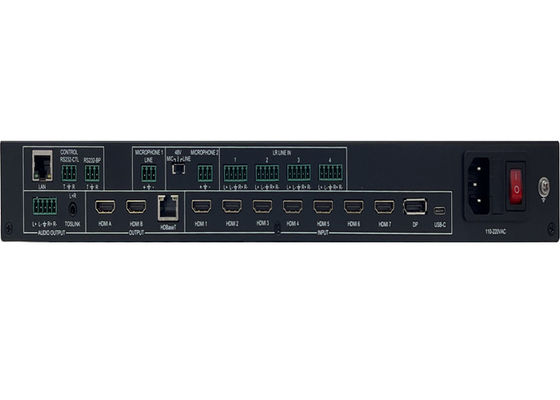

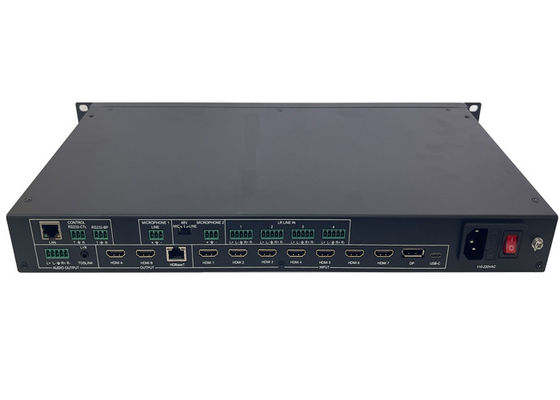

równoważna produkcja L+R,
3.5mm wyjście L+R i Toslink wyjście optyczne zgodne

Parametry domyślne:
Adres IP: 192.168.0.247Podmaska: 255.255.255.0
192.168.0.1; NETPORT: 2000
Wszystkie parametry mogą być zmieniane przez polecenie RS232

Default baud rate 9600, 8 bitów danych, 1 stop bit, bez parytetu
T, Switcher → PC
R, przełącznik←PC
G, Ziemia
Opcje stawki Baud, jak następuje, może być wybrany przez panel przedni
9600,19200,38400,57600,115200
