Szczegóły Produktu:
|
| Podkreślić: | Bezproblemowy przełącznik wideo z wielokrotnym widokiem,4x wejścia Multiview Switcher,Wielokrotne sterowanie przełącznikiem video |
||
|---|---|---|---|
Wprowadzenie
Bezproblemowy przełącznik wideo wielowizowy z 4x wejściami i 1x wyjściami został opracowany w celu wyświetlania wielu źródeł na jednym ekranie i obsługi wysokiej rozdzielczości wejścia i wyjścia.
Użytkownik może łatwo go zarządzać za pośrednictwem przednich przycisków, zdalnego sterowania, poleceń USB lub RS232.
Obszar zastosowania:
Teatr domowy; Konferencje wideo; Monitorowanie bezpieczeństwa; Prezentacja i nadawanie; System nauczania; Analiza zasobów finansowych; Gra e-sporty; Wyświetlacz medyczny.
Szybkie włączenie trybów wyświetlania niepojedynczego okna
Wspiera LPCM, AC3, DD+, DTS, DTS-HD, do 7.1 kanału audio

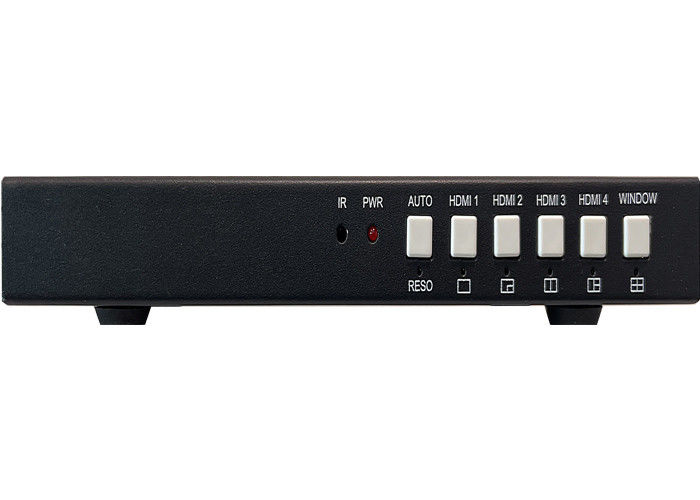

Przednia
| Nazwa | Opis |
|
AUTO, RESO |
WciśnijAutoprzycisk do włączenia lub wyłączenia funkcji automatycznego przełączania podczas pracy w trybie wyświetlania jednego okna Długo naciśnij ten przycisk przez 3 sekundy, aby zmienić rozdzielczość wyjścia (Kiedy LED na przednim panelu wyłącza się i włącza raz, oznacza to, że rozdzielczość jest włączona raz) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
Naciśnij te przyciski, aby wyświetlić HDMI 1, 2, 3, 4. Długo naciśnij te 4 przyciski przez 3 sekundy, aby przełącznik działał bezpośrednio w trybie pojedynczym, PIP, PBP lub 3xWIN |
| Okno |
Naciśnij ten przycisk, a następnie ekran będzie wyświetlał żółtą krawędź na oknie 1.,a następnie HDMI 1 zostanie wyświetlony w bieżącym wybranym oknie Długo naciśnij ten przycisk przez 3 sekundy, aby bezpośrednio wybrać tryb 4xWIN |

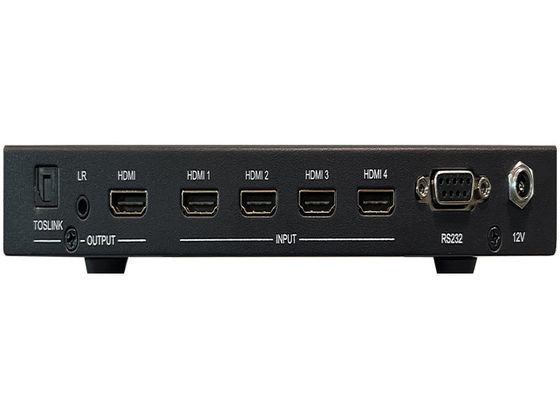

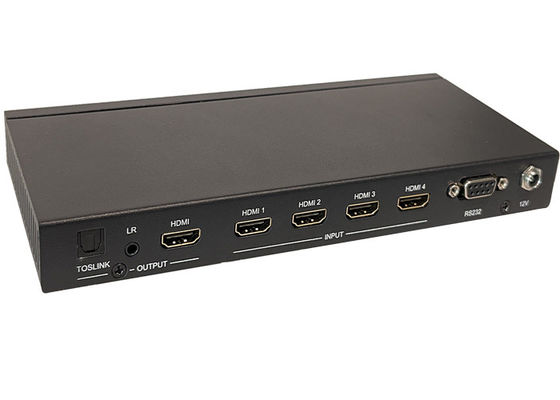

Z tyłu
| Nazwa | Opis |
| HDMIWyjdźcie. | Wyjście skalowania HDMI do 3840x2160@60 |
| Wynik dźwięku |
3.5mm wyjście L+R, 20Hz ~ 20kHz, maksymalnie 1,5Vrms; Wyjście optyczne Toslink |
| INPUTs | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232kontrolę |
Default baud rate 9600, 8 bitów danych, 1 stop bit, bez parytetu PIN 2 TX (Matryca → PC) PIN 3 RX (matryca)←PC)
|
| 12V | Adapter zasilania 12V do podłączenia |
Strona
Jest jeden port USB-Ai jeden port USB-Bna stronie przełącznika. Port USB-A jest do aktualizacji oprogramowania układowego, port USB-B może być używany do sterowania komputerem (jak sterowanie RS232-DB9)
| Liczba | Opis |
| 1 | Powrót/Wyjazd |
| 2 | Wybór wejścia wideo |
|
3 |
Nawigacja menu OSD Menu, w górę, w dół. Lewa, prawa. |
| 4 | Wybór trybu wielokrotnego wyświetlania |
| 5 | Wybór wejścia audio |
| 6 | Z zastrzeżeniem |
Użytkownik może wybrać następujące tryby EDID za pomocą polecenia RS232 lub nawigacji menu OSD
| Liczba | Tryb EDID | Liczba | Tryb EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | Auto |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | Użytkownik |
Wyjście HDMI obsługuje 3 opcje HDCP: FORCE-1.4, FORCE-2.2, ZAWAGNANIE
Użytkownik może go wybrać za pomocą polecenia RS232
