Wprowadzenie
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Przełącznik może łączyć do czterech sygnałów wideo na jednym wyświetlaczu UHD lub HD.
Przełącznik obsługuje 4x wejście typu USB-A podłączone do komputera i 2x wyjście USB podłączone do myszy i klawiatury
Użytkownik może łatwo go zarządzać za pośrednictwem przednich przycisków, zdalnego sterownika, poleceń RS232 lub TCP / IP.
Port wyjściowy lustrzany HDMI B może być używany do wzmacniacza dźwięku, przechwytywania wideo (z HDMI na USB dongle) lub zdalnego wyświetlacza (z skrzynką konwersji HDBaseT)
Obszar zastosowania:
Teatr domowy; Konferencje wideo; Monitorowanie bezpieczeństwa; Prezentacja i nadawanie; System nauczania; Analiza zasobów finansowych; Gra e-sporty; Wyświetlacz medyczny.
1.Cechy
- 4x wejścia HDMI, 1x wejścia USB-C (tylko wideo) i 2x wyjścia lustrzane HDMI
- Wspiera HDMI 2.0HDCP 2.2, obsługuje rozdzielczość wideo do 3840x2160@60
- Wsparcie dla 5 kategorii trybów wielowizorów, SINGLE, PIP, PBP, 3xWIN, 4xWIN
- Bezproblemowe włączanie trybu wyświetlania jednego okna
Szybkie włączenie trybów wyświetlania niepojedynczego okna
- Wsparcie 4x urządzeń USB Host i myszy/klawiatury do sterowania USB-KVM
Wspieranie sterowania myszą/klawiaturą z platformą Windows, Linux i Mac
- Wspieranie sterowania głośnością i niezależnego wyboru dźwięku
Wspiera LPCM, AC3, DD+, DTS, DTS-HD, do 7.1 kanału audio
- Wsparcie nawigacji OSD dla zaawansowanych ustawień
- Wsparcie roamingu USB dla sterowania KVM z myszą USB
- Rozszerzona kontrola EDID i HDCP
2.Układ panelu

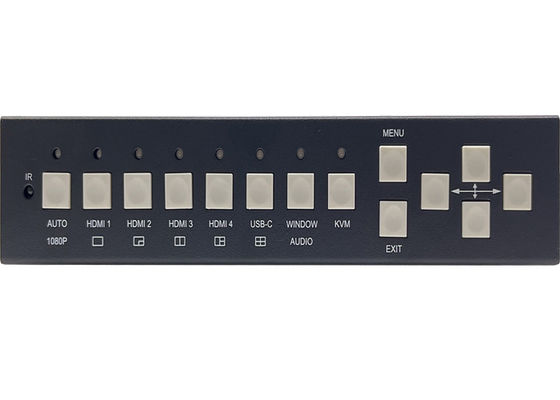

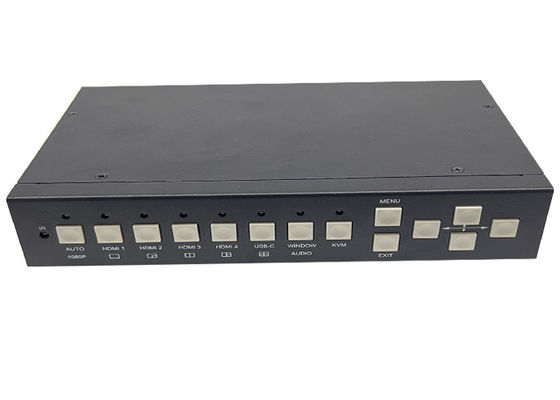

Przednia
| Nazwa |
Opis |
| Auto |
WciśnijAutoprzycisk do włączenia lub wyłączenia funkcji automatycznego przełączania w trybie wyświetlania jednego okna
Długie naciśnięcie tego przycisku przez 3 sekundy zmieni rozdzielczość wyjścia na 1080p60
|
|
HDMI 1, HDMI 2
HDMI 3, HDMI 4
USB-C
|
Naciśnij te przyciski, aby bezpośrednio wybrać HDMI 1, 2, 3, 4 lub USB-C (tylko wideo) jako źródło wejścia do wyświetlacza WIN 1
Długo naciśnij te przyciski przez 3 sekundy, aby wybrać SINGLE, PIP,
PBP,3xWIN lub 4xWIN Tryb wielokrotnego widzenia
|
|
Okno.
AUDIO
|
Ciągnij naciśnij ten przycisk będzie brzeg wyświetlony na oknie 1 lub 2..., następnie naciśnij jeden przycisk wejścia, takich jak HDMI 1,a następnie HDMI 1 zostanie wyświetlony w aktualnie wybranym oknie.
Długo naciśnij ten przycisk przez 3 sekundy, na ekranie pojawi się lista wyboru dźwięku, użyj Enter (Menu) do wyboru.
Należy pamiętać, że podczas pracy w trybie non-SINGLE LED jest zawsze włączony.
|
| KVM |
Kontynuuj Wciśnij ten przycisk, ekran wyświetli jedną krawędź na oknie 1, 2, 3 lub 4, a następnie użytkownik może wybrać jedno okno wyświetlanie jako źródło KVM.
Na przykład, jeśli wybierzesz WIN 2 jako źródło KVM, tylna klawiatura USB / mysz zostanie przełączona na urządzenie USB-Host wyświetlone na WIN 2.
|
|
menu,WYJEDZIE,
|
Przyciski nawigacyjne menu OSD |

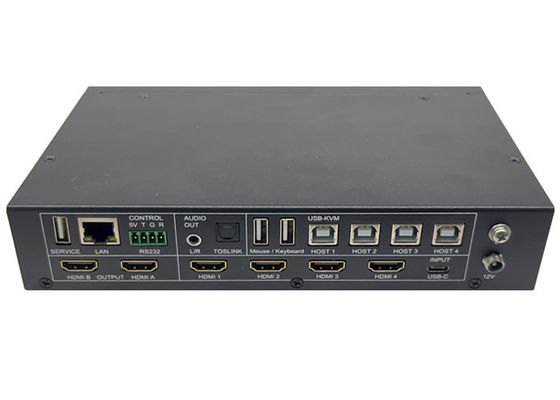

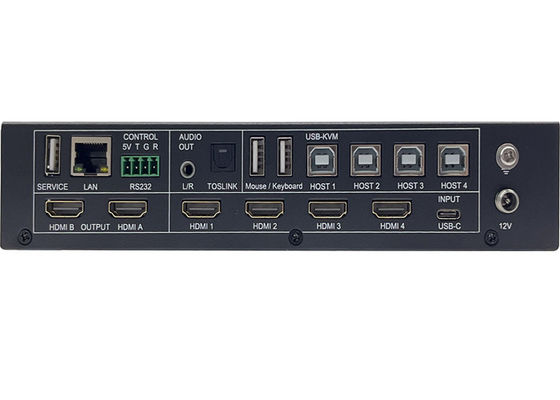

Z tyłu
| Nazwa |
Opis |
| HDMI A, BWyjdźcie. |
Wyjście skalowania HDMI do 3840x2160@60
HDMI Ajest głównym wyjściem
|
| INPUTs |
HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (tylko wideo) |
| Usługa USB |
Używane do aktualizacji oprogramowania |
| LAN |
Parametry domyślne:
Adres IP: 192.168.0.247Podmaska: 255.255.255.0
192.168.0.1; NETPORT: 2000
Wszystkie parametry mogą być zmieniane przez polecenie RS232
|
| RS232kontrolę |
4-drogowy łącznik Phoenix męski
Default baud rate 9600, 8 bitów danych, 1 stop bit, bez parytetu
Wskaźnik Baud można zmienić za pomocą menu OSD
5Voznacza moc wyjściową 5 V;
Toznacza Switcher PC
Roznacza Switcher PC
Goznacza Ziemię
|
| Wynik dźwięku |
3.5mm wyjście L+R i Toslink-optyczne wyjście cyfrowe |
| KVM |
Połączacze USB podłączone do komputera lub myszy/klawiatury
4x porty USB typu B podłączone do komputera
2x porty USB typu A do podłączenia do myszy lub klawiatury
Związek wiążący między wejściami wideo a urządzeniami USB Host następuje:
HDMI 1<> Host 1, HDMI 2<> Host 2,
HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4
HDMI 4 i USB-C nie mogą być używane jako źródło KVM
|
| 12V |
Adapter zasilania 12V do podłączenia |
3.Odległość
| Liczba |
Opis |
| 1 |
Powrót/Wyjazd |
| 2 |
Wybór wejścia wideo |
|
3
|
Nawigacja menu OSD
Menu, w górę, w dół.
Lewa, prawa.
|
| 4 |
Wybór trybu wielokrotnego wyświetlania |
| 5 |
Wybór wejścia audio |
| 6 |
Wybór USB-KVM.
To samo z funkcją przedniego przycisku KVM
|
4.EDIDa takżeHDCPręcznik
Użytkownik może wybrać następujące tryby EDID za pomocą polecenia RS232 lub nawigacji menu OSD
| Liczba |
Tryb EDID |
Liczba |
Tryb EDID |
| 1 |
4K60-2.0CH |
10 |
1600x1200 |
| 2 |
4K60-5.1CH |
11 |
1440x900 |
| 3 |
4K30-2.0CH |
12 |
1360x768 |
| 4 |
4K30-5.1CH |
13 |
1280x1024 |
| 5 |
1080P-2.0CH |
14 |
1024x768 |
| 6 |
1080P-5.1CH |
15 |
Auto |
| 7 |
720P |
16 |
4K60-7.1CH |
| 8 |
1920x1200 |
17 |
4K30-7.1CH |
| 9 |
1680x1050 |
18 |
1080P-7.1CH |
| |
|
19 |
Użytkownik |
Wyjście HDMI obsługuje 3 opcje HDCP: FORCE-1.4, FORCE-2.2, ZAWAGNANIE
Użytkownik może go wybrać za pomocą polecenia RS232
5.Wideo i dźwięk
Przełącznik obsługuje wiele rozdzielczości wejścia wideo do 3840x2160@60 i obsługuje wiele formatów audio, takich jak LPCM, AC3, DD+, DTS, DTS-HD, do 7.1 kanał przejść przez funkcję za pośrednictwem kabla HDMI
Użytkownik może kontrolować głośność dźwięku, gdy wejście audio jest w formacie LPCM
Należy pamiętać, że port wejściowy USB-C może przyjmować tylko dźwięk LPCM 2.0
Przełącznik obsługuje następującą rozdzielczość wyjścia wideo przez potężny silnik skalowania
| Liczba |
Rozdzielczość wyjściowa |
Liczba |
Rozdzielczość wyjściowa |
| 1 |
4096x2160p 60Hz |
8 |
1920x1080p 60Hz |
| 2 |
4096x2160p 50Hz |
9 |
1920x1080p 50Hz |
| 3 |
3840x2160p 60Hz |
10 |
1360x768p 60Hz |
| 4 |
3840x2160p 50Hz |
11 |
1280x800p 60Hz |
| 5 |
3840x2160p 30Hz |
12 |
1280x720p 60Hz |
| 6 |
3840x2160p 25Hz |
13 |
1280x720p 50Hz |
| 7 |
1920x1200p60Hz RB |
14 |
1024x768 60Hz |
6.Wielokrotny widok
Przełącznik obsługuje 5 kategorii trybów wyświetlania wielowidokowego
SINGLE, PIP, PBP, 3xWIN, 4xWIN
Użytkownicy mogą wybrać różne operacje dla różnych trybów Multiview w następujący sposób:
SINGLE: Wybór wejścia
PIP: Wybór wejścia, wybrany współczynnik wyświetlania, wielkość podokna i wybór pozycji
PBP, 3xWIN, 4xWIN: Wybór wejścia, wybór współczynnika okna, aspekt wyświetlacza
Rozkład okna wielowizowego w następujący sposób:
Użytkownik może wykonywać więcej układów za pomocą poleceń RS232 lub nawigacji menu OSD
