- Ja.instrukcje instalacji

Aby zaoszczędzić cenny czas, ten podręcznik nie wprowadza zdrowego rozsądku.

Używanie urządzeń elektrycznych, proszę stosować się do zdrowego rozsądku w przypadku zwykłych urządzeń elektrycznych.

Przed użyciem urządzenia należy uważnie przeczytać instrukcje obsługi, aby szybko

zapoznać się z uruchomieniem i użytkowaniem urządzenia.

II. etapy instalacji

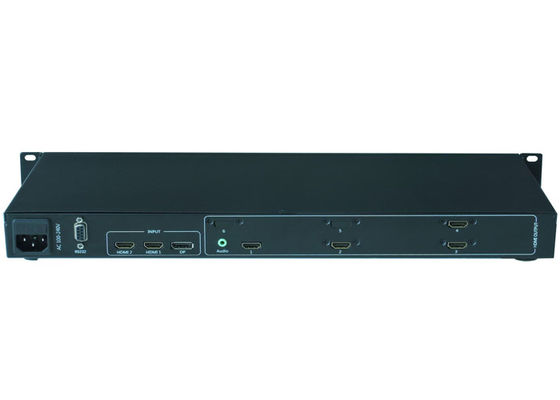

1. Podłącz wyjście HDMI procesora splicingowego do portu wejściowego HDMI płynnego kryształu

jednostki wyświetlania, a każda jednostka wyświetlania może być podłączona do dowolnego portu wyjściowego HDMI procesora splicingowego;

2. Podłączyć wyświetlane źródło sygnału do dowolnego z interfejsów HDMI1, HDMI2 i DP;

3Po raz pierwszy, gdy skonfigurujesz kontroler ściany wideo, musisz podłączyć się do interfejsu RS232

z sterownika ściany wideo przez kabel seryjny.

Schemat instalacji jest następujący:

moc włączona

Po podłączeniu powyższych kabli, podłącz zasilacz 100-240V AC, włącz przełącznik zasilania urządzenia,

światło wskazujące moc jest czerwone, a urządzenie jest w stanie roboczym;

Ustawienia komunikowania się oprogramowania

Pierwsze użycie sterownika ściany wideo 4K musi być debugowane przez oprogramowanie zgodnie z rzeczywistym układem

Przed debugowaniem oprogramowanie sterujące i urządzenie muszą komunikować się normalnie.

Następujący jest tryb ustawienia komunikacji:

Otwórz folder Oprogramowanie wewnątrz płyty CD i skopiować go na dysku twardym komputera, otwórz plik VideoWallcontrol.exe w środku,

a następnie wyświetla się następujący interfejs;
