Procesor ścienny 3x3 HDMI z 4 wejściami 9 wyjściami

Wprowadzenie

Procesor ścian wideo 3x3 HDMI z 4 wejściami i 9 wyjściami jest wysokowydajnym procesorem sygnału wideo HDMI 2.0.

Może być używany jako procesor splicingowy ściany wideo lub jako bezproblemowy przełącznik matrycy przełącznikowej z 4 wejściami i 16 wyjściami.

Wszystkie niezależne wyświetlacze wyjściowe lub wyświetlacze wideo na ścianie mogą działać w trybie wielowizorkowym z maksymalnie 4 oknami.

1.Układ panelu

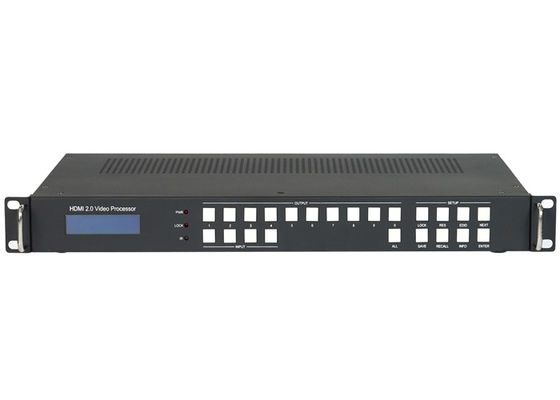

2.1 Widok z przodu

• Ekran wyświetlania LCM: wyświetla status routingu każdego kanału w macierzy.
• OUT SELECT:12...9, 0, ALL
• Wybór: 1, 2, 3, 4

Naciśnij przycisk OUTPUT m +INPUT n +ENTER, przełącz wejście n na wyjście m

• Przycisk ALL: naciśnij ALL + INPUT n + ENTER, przełącz wejście n na wszystkie porty wyjściowe
• Przycisk blokowania: przytrzymaj ten przycisk dłużej niż 3 sekundy, wszystkie przyciski z przodu zostaną zablokowane i nie będą działać.
• Naciśnij przyciski RES + OUTPUT m + NEXT + ENTER z przewodnikiem przedniego wyświetlacza ekranu LCM, aby zmienić rozdzielczość wyjściową OUTPUT m
• Naciśnij przyciski EDID + INPUT n + NEXT + ENTER z przewodnikiem przedniego wyświetlacza ekranu LCM, aby zmienić tryb EDID z INPUT n
• Przycisk SAVE: Naciśnij SAVE+ OUTPUT m +ENTER, zapisz bieżące sterowanie i układ ekranu do sceny m
• Przycisk RECALL: naciśnij RECALL+ OUTPUT m + ENTER, scena obciążenia m dla bieżącego wyświetlacza
• Przycisk informacyjny: Ciągle naciskaj przycisk informacyjny, przedni panel LCD będzie obwieszczał IR ON / OFF, RS232 Baud Rate i parametry IP itp.
• IR: odbiornik IR, może być wyłączony przez polecenie RS232
• Procesor ścienny 3x3 HDMI z 4 wejściami 9 wyjściami

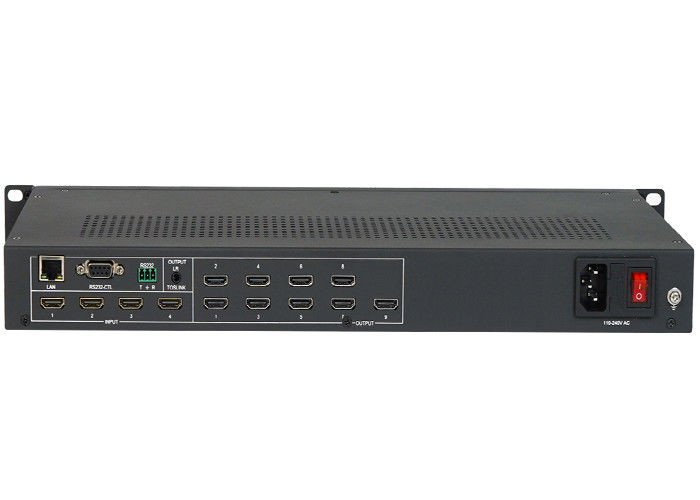

2.2 Widok z tyłu

• Kontrola sieci LAN ((TCP/IP lub Web Control)

Adres IP: 192.168.0.247Podmaska: 255.255.255.0/Gateway: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Konto logowania na stronie internetowej: admin, hasło: admin

• RS232-CTL

Poziom Baud: 9600

• RS232-Phoenix:

Poziom Baud: 9600

T: Jednostka główna -> PC, G: Ziemia, R: Jednostka główna <- PC

• Wpływy i wyjścia

Procesor ścienny 3x3 HDMI z 4 wejściami 9 wyjściami ;1 wyjściem audio LR/Toslink ((Spdif-Optical)

Uwaga: Wyjście audio można przełączać między IN1, IN2, IN3, IN4 za pomocą polecenia RS232 lub PC Tool

Procesor ścienny 3x3 HDMI z 4 wejściami 9 wyjściami Zdjęcia są poniżej:
