Jak uzyskać wyświetlacz punkt do punktu z panelem LED

Krok 1, podłączyć kabel wejściowy między źródłem i jednym portem wejściowym przełącznika macierzowego.

Krok 2, podłączyć kabel wyjściowy pomiędzy panelem LED a jednym portem wyjściowym przełącznika macierzowego.

Krok 3, przeczytaj EDID panelu LED za pomocą narzędzia PC i pobierz ten EDID do portu wejściowego przełącznika macierzowego.

Krok 4, ustawić rozdzielczość wyjściową tego portu wyjściowego jako AUTO lub USER.i zrobić użytkownika zdefiniowane rozdzielczość do dopasowania fizycznej rozdzielczości paneli LED doskonale

1.Układ panelu

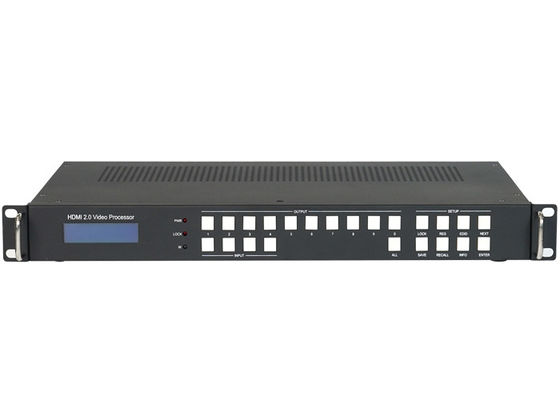

2.1 Widok z przodu

• Ekran wyświetlania LCM: wyświetla status routingu każdego kanału w macierzy.
• OUT SELECT:12...9, 0, ALL
• Wybór: 1, 2, 3, 4

Naciśnij przycisk OUTPUT m +INPUT n +ENTER, przełącz wejście n na wyjście m

• Przycisk ALL: naciśnij ALL + INPUT n + ENTER, przełącz wejście n na wszystkie porty wyjściowe
• Przycisk blokowania: przytrzymaj ten przycisk dłużej niż 3 sekundy, wszystkie przyciski z przodu zostaną zablokowane i nie będą działać.
• Naciśnij przyciski RES + OUTPUT m + NEXT + ENTER z przewodnikiem przedniego wyświetlacza ekranu LCM, aby zmienić rozdzielczość wyjściową OUTPUT m
• Naciśnij przyciski EDID + INPUT n + NEXT + ENTER z przewodnikiem przedniego wyświetlacza ekranu LCM, aby zmienić tryb EDID z INPUT n
• Przycisk SAVE: Naciśnij SAVE+ OUTPUT m +ENTER, zapisz bieżące sterowanie i układ ekranu do sceny m
• Przycisk RECALL: naciśnij RECALL+ OUTPUT m + ENTER, scena obciążenia m dla bieżącego wyświetlacza
• Przycisk informacyjny: Ciągle naciskaj przycisk informacyjny, przedni panel LCD będzie obwieszczał IR ON / OFF, RS232 Baud Rate i parametry IP itp.
• IR: odbiornik IR, może być wyłączony przez polecenie RS232
• Procesor ścienny 3x3 HDMI z 4 wejściami 9 wyjściami

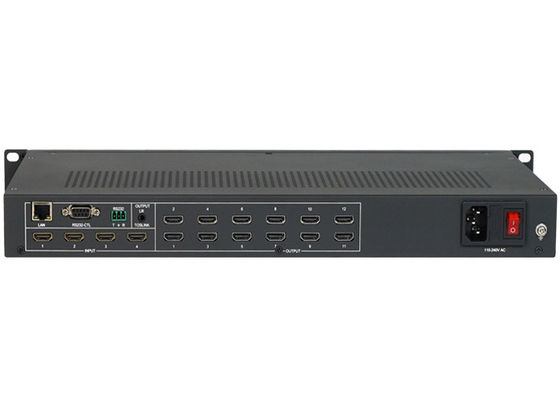

2.2 Widok z tyłu

• Kontrola sieci LAN ((TCP/IP lub Web Control)

Adres IP: 192.168.0.247Podmaska: 255.255.255.0/Gateway: 192.168.0.1, Baud Rate: 9600, NetPort: 23

Konto logowania na stronie internetowej: admin, hasło: admin

• RS232-CTL

Poziom Baud: 9600

• RS232-Phoenix:

Poziom Baud: 9600

T: Jednostka główna -> PC, G: Ziemia, R: Jednostka główna <- PC

• Wpływy i wyjścia

Procesor ścienny 3x3 HDMI z 4 wejściami 9 wyjściami ;1 wyjściem audio LR/Toslink ((Spdif-Optical)

Uwaga: Wyjście audio można przełączać między IN1, IN2, IN3, IN4 za pomocą polecenia RS232 lub PC Tool
