6x6 8k 8 x 8 HDMI Matrix Switcher HDMI Matrix 18 Gbps

1.Wprowadzenie

Urządzenie to jest wydajnym przełącznikiem matrycy UHD HDMI z wejściami 8x HDMI i wyjściami 9x HDMI.

i zewnętrzne dźwięki wejściowe 3,5 mm LR mogą być wstawiane na odpowiednim strumieniu wejściowym HDMI.

dla IN1-4 i OUT1-4

2.Kluczowe cechy:

• Wspiera HDMI 2.0/HDCP 2.2
• Wsparcie wyciągu dźwięku HDMI
• Wspieranie zewnętrznego wstawienia dźwięku LR na strumieniu HDMI
• Wsparcie macierzy IR (tylko IN1-4 i OUT1-4)
• Wsparcie zarządzania EDID
• Wzorzec testu wsparcia
• Wsparcie 4K-HANDLE (4K/1080P) do dopasowania różnych wyświetlaczy
• Panel przedni, zdalne sterowanie, RS232, Ethernet/Web.
• 6x6 8k 8x8 HDMI Matrix Switcher HDMI Matrix 18 Gbps.

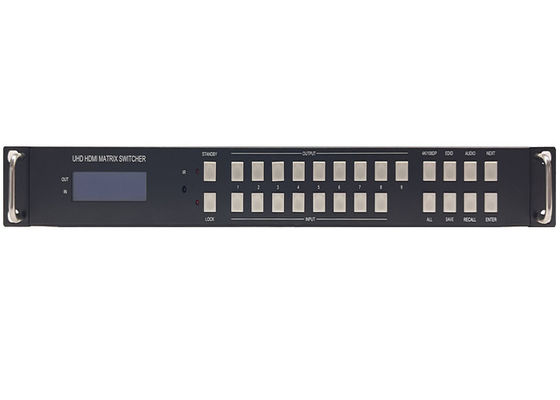

2Panel przedni

• Naciśnij przycisk STANDBY i przytrzymaj przez 3 sekundy, aby włączyć lub zwolnić przełącznik w stanie gotowości.
• Naciśnij przycisk LOCK i przytrzymaj przez 3 sekundy, aby zamknąć lub odblokować przednie przyciski.
• Naciśnij wydajność n + wprowadzenie m + wprowadzenie

• Przełączanie matrycy wejściowej m na wyjściową n

• Naciśnij ALL + INPUT m + ENTER

• Przełączanie wejścia m na wszystkie wyjścia

• Naciśnij przycisk SAVE + OUTPUT n

• Zachowaj aktualną scenę trasy jako scenę n.

  Maksymalna liczba dostępnych scen to 8.

• Naciśnij AUDIO + INPUT m + NEXT + ENTER

• Konfiguracja wyboru dźwięku dla INPUT m

  Opcja wyboru dźwięku dla każdego portu wejściowego następująca:

  L/R, WPRZESZONO

  W celu szczegółowego wyboru dźwięku należy zapoznać się z opisem tylnego panelu;

•

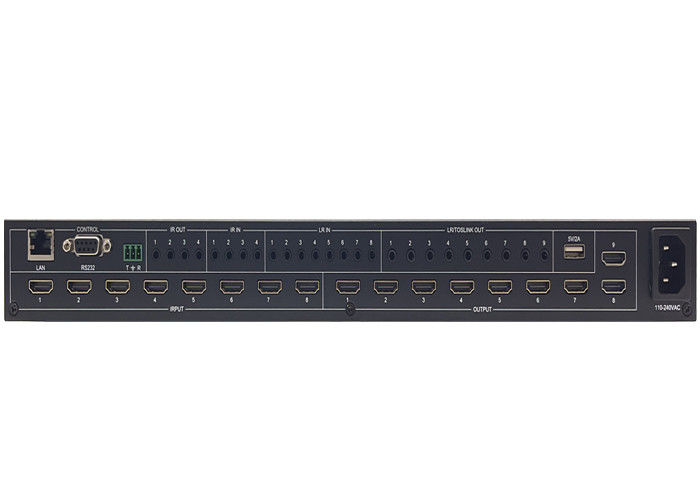

3Z tyłu

• LAN ((10M / 100M), RS232 (DB9 i Phoenix konektor) są używane do sterowania PC
• 3,5 mm analogowy port wejściowy audio jest połączony z odpowiednim portem wejściowym HDMI.

Jeśli źródło dźwięku HDMI 1 jest wybrane z L/R, analogiczne AUDIO IN LR1 (z jackem ф3.5mm)

zostanie wybrany w celu zastąpienia wbudowanego dźwięku strumienia danych wejścia HDMI 1.

źródło dźwięku jest wybrane z EMBEDDED, a następnie będzie używać oryginalnego wbudowanego dźwięku wejścia

Jeśli wejście jest sygnałem DVI, bez względu na to, jak jest skonfigurowany,

System otrzyma zewnętrzny analogowy wpis audio.

4Diagram połączeń6x6 8k 8x8

HDMI Matrix Switcher HDMI Matrix 18 Gbps:
