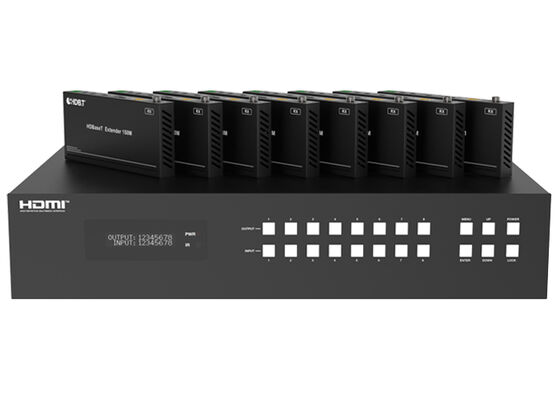

VINCAN 8x8 HDBaseT HDMI Matrix Switcher, 4K604:44 z PoC i 8 odbiornikami
8x8 HDBaseT HDMI Matrix Switcher z 4K604:4:4
VINCAN 8x8 HDBaseT HDMI Matrix Switcher łączy w sobie niezależne sterowanie źródłem, dystrybucję wideo na duże odległości i ekstrakcję dźwięku w systemie 2U.Podłącz osiem źródeł HDMI i rozdzielić je na osiem niezależnie wybieranych stref wyjścia.
Każda strefa posiada lokalne wyjście HDMI i lustrzane wyjście HDBaseT, umożliwiające podłączenie do 16 wyświetlaczy.Zaprojektowane do profesjonalnych instalacji AV, ten 4K60 HDMI matrycowy przełącznik obsługuje rozdzielczość wideo do 4K w częstotliwości 60Hz z 4:41:4 chroma sampling, wsparcie HDR, 24V PoC i wiele opcji sterowania.
Elastyczne 8x8 HDMI Routing Matrix
Wybierz dowolny wejście HDMI dla dowolnej z ośmiu stref wyjścia.Każdy lokalny wyjście HDMI i jego sparowane wyjście HDBaseT wyświetlają ten sam wybrany sygnał jednocześnieTa konfiguracja nadaje się do instalacji wymagających zarówno pobliskich wyświetlaczy, jak i zdalnych ekranów.
4K604:44 Wideo z obsługą HDR
Dzięki zgodności z HDMI 2.0b i szerokości pasma 18Gbps, matryca obsługuje 4K w częstotliwości 60Hz z 4:4Wsparcie dla formatów HDR obejmuje HDR10, HDR10+, Dolby Vision i HLG. HDCP 2.2 i HDCP 1.x kompatybilność obsługuje integrację z kompatybilnymi źródłami HDMI i wyświetlaczami.
HDBaseT Rozszerzenie do 120 m w 4K
Przesyłanie wideo do każdego zdalnego odbiornika za pomocą jednego kabla Cat5e, Cat6 lub Cat7.
Ten 8x8 HDBaseT matrycowy switcher zapewnia scentralizowane rozwiązanie dystrybucji wyświetlaczy zlokalizowanych w obiektach konferencyjnych, salach lekcyjnych, przestrzeniach handlowych i instalacjach hotelarskich.
24V PoC dla odbiorników zdalnych
Wszystkie osiem wyjść HDBaseT obsługuje 24V Power over Cable.zmniejszenie zapotrzebowania na oddzielne adaptery zasilania w zdalnych miejscach wyświetlania.
Niezależne obniżanie wielkości wyjścia HDMI
Każdy wyjście HDMI obsługuje niezależne skalowanie z 4K do 1080p. Pozwala to na wykorzystanie lokalnego wyświetlacza 1080p obok kompatybilnego wyświetlacza 4K podłączonego za pośrednictwem sparowanego wyjścia HDBaseT.Funkcja ta umożliwia instalatorom obsługę wyświetlaczy o mieszanej rozdzielczości w ramach tego samego systemu dystrybucji AV.
Wyciąganie dźwięku dla każdej strefy wyjściowej

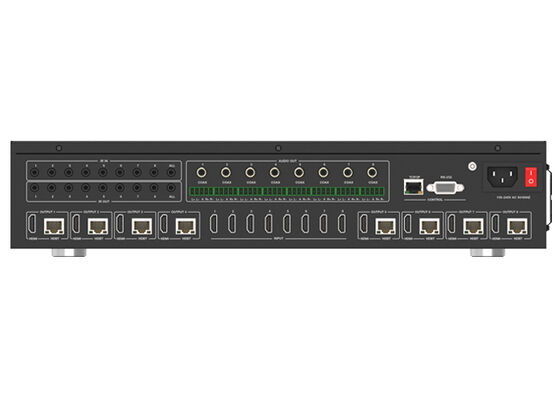

Matryca HDMI z ekstrakcją dźwięku zapewnia osiem koaksjalnych cyfrowych wyjściów audio i osiem zrównoważonych analogicznych wyjściów audio.
Połączenie wydobytego dźwięku z zewnętrznymi wzmacniaczami lub sprzętem do przetwarzania dźwięku.podczas gdy HDMI audio pass-through obsługuje formaty wielokanałowe, w tym LPCM, Dolby TrueHD i DTS-HD Master Audio. Każdy włączony odbiornik HDBaseT posiada również analogowy wyjście audio do połączeń audio w pobliżu zdalnego wyświetlacza.
Interfejs graficzny sieci Web, RS-232 i sterowanie IR
Operuj matrycą za pośrednictwem przycisków z przedniego panelu, w tym IR remote, RS-232, LAN lub wbudowany interfejs graficzny.Zaawansowane zarządzanie EDID pomaga instalatorom skonfigurować kompatybilność źródła i wyświetlacza, podczas gdy funkcje sterowania CEC i matrycy IR oferują dodatkowe opcje sterowania sprzętem.
Specyfikacje techniczne
| Specyfikacja |
Szczegóły |
| Wejścia HDMI |
8 |
| Niezależnie wybierane strefy wyjściowe |
8 |
| Lokalne wyjścia HDMI |
8 |
| Wyjścia HDBaseT |
8, odzwierciedlony z odpowiednimi wyjściami HDMI |
| Maksymalna liczba podłączonych wyświetlaczy |
16 w 8 strefach produkcji |
| Maksymalna rozdzielczość wideo |
4K na 60Hz, 4:4:4 |
| Szerokość pasma wideo |
18 Gbps |
| Wersja HDMI |
HDMI 2.0b |
| Wsparcie HDCP |
HDCP 2.2 i HDCP 1.x |
| Formaty HDR |
HDR10, HDR10+, Dolby Vision, |
| Odległość transmisji HDBaseT |
Do 120 m przy 4K; do 150 m przy 1080p |
| Podtrzymane kable przesyłowe |
Kategorie 5e, 6 i 7 |
| Pojemność przez kabel |
24V PoC na wszystkich wyjściach HDBaseT |
| Zmniejszanie skali wyjścia HDMI |
Niezależne skalowanie 4K do 1080p |
| Wyjścia audio cyfrowe |
8 wyjść koaksjalnych |
| Wydatki audio analogowe |
8 wyrobów analogowych zbilansowanych |
| Zarządzanie EDID |
Wsparcie |
| Kontrola CEC |
Wsparcie |
| Metody kontroli |
Panel przedni, pilota IR, RS-232, LAN, interfejs graficzny internetowy |
| Rozmiar regału |
2U |
| Wymiary macierzy |
440 × 374 × 88,6 mm |
| Masa macierz |
60,54 kg |
| Wprowadzenie mocy |
AC 100-240V, 50/60Hz |
| Maksymalne zużycie energii |
125 W |
| Temperatura pracy |
0-40°C |
| Włączając odbiorniki HDBaseT |
8 |
Wnioski
- Pokoje konferencyjne i obiekty szkoleniowe
- Klasy i systemy AV w edukacji
- Hotele, restauracje i bary sportowe
- Wyświetlacze detaliczne i sygnalizacja cyfrowa
- Dystrybucja AV w wielu pomieszczeniach
- Instalacje łączące lokalne i zdalne wyświetlacze
Częste pytania
Czy wszystkie 16 wyświetlaczy może samodzielnie wybierać różne źródła?
Matryca zapewnia osiem niezależnie wybieralnych stref wyjścia. Każda strefa ma jeden wyjście HDMI i jeden lustrzany wyjście HDBaseT, więc dwa wyświetlacze w tej strefie wyświetlają to samo wybrane źródło.
Czy obsługuje 4K wideo na długości 150 metrów?
W załączonej instrukcji obsługi określono maksymalnie 120 metrów dla wideo 4K i maksymalnie 150 metrów dla wideo 1080p za pośrednictwem kabla Cat5e, Cat6 lub Cat7.
Czy wliczone są odbiorniki HDBaseT?
Standardowym pakietem wymienionym w instrukcji jest osiem odbiorników HDBaseT.
Czy odbiorniki wymagają oddzielnych adapterów zasilania?
W przypadku zasilania z matrycy za pośrednictwem obsługiwanego połączenia 24V PoC odbiorniki nie wymagają oddzielnych lokalnych adapterów zasilania.
Czy można kontrolować matrycę przez przeglądarkę?
Tak. Wbudowany interfejs graficzny Web zapewnia sterowanie siecią lokalną za pomocą przeglądarki. Wspierane są również sterowanie zdalnym RS-232, LAN, panelu frontowego i IR.
