4 wejścia 16 wyjść Matryca 4K HDMI i kontroler ściany wideo

zintegrowany procesor Wprowadzenie:

Produkt jest wielofunkcyjnym zintegrowanym procesorem do łączenia matryc 4K, jego główną funkcją jest realizowanie swobodnego przełączania między konwencjonalnymi;

Kontroler i matryca do ściany wideo 4K, osiągające efekt jednej maszyny o podwójnym zastosowaniu.To nie tylko 16-kanałowy kontroler ściany wideo 4K,

ale także 4-wejściowy 16-wyjściowy przełącznik matrycowy.Produkt obsługuje 4 kanały wejścia sygnału 4K HDMI i obsługuje do 16 kanałów

Wyjście sygnału HDMI.

Wyjście MxN jest obsługiwane w trybie splicingu, a 4 sygnały wejściowe 4K można dowolnie przełączać.Wszystkie sygnały wejściowe można przełączyć na duży ekran w celu splicingu, a dźwięk i odpowiedni obraz wideo są wyprowadzane synchronicznie.W trybie matrycy obsługuje dowolne przełączanie wejścia i wyjścia, obsługuje płynną funkcję przełączania i realizuje szybkie przełączanie bez czarnego ekranu.Matryca obsługuje również funkcję podglądu 4-ekranowego, która jednocześnie wyświetla 4 wejścia na jednym wyświetlaczu.

Dzięki doskonałym funkcjom produkt nadaje się do różnych projektów nadzoru wideo, dużych projektów łączenia, hal wystawowych, centrów sterowania itp.

Cechy:

***Obsługa 4 wejść HDMI, 2 HDMI2.0, 2 HDMI1.4, do 4K60HZ, kompatybilność wsteczna;

***Obsługuje do 16 wyjść, rozdzielczość wyjściowa obsługuje 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ (splicing), można przełączać rozdzielczość wyjściową;

***Łączenie kart i maszyna all-in-one z matrycą, jeden klucz do realizacji swobodnego przełączania;

***Tryb splicingu obsługuje niestandardowe splicing MxN;

***Obsługuje funkcję obrotu o 180 stopni dowolnego obrazu wyświetlacza i obsługuje górny ekran LCD, aby odwrócić;

***Funkcja ekranowania krawędzi, tryb łączenia obsługuje regulację łączenia w poziomie i w pionie;

***Tryb Matrix obsługuje płynną funkcję przełączania;

***Tryb matrycy obsługuje dowolny wyświetlacz z podziałem na 4 ekrany wyjściowe;

***Obsługa zdalnego sterowania, RS232, TCP-IP (dostosowane), sterowanie przyciskiem podwozia;

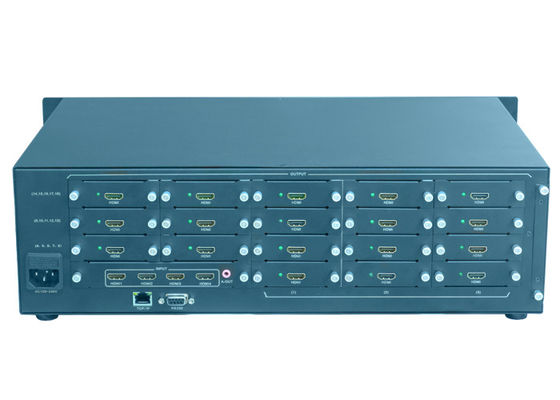

***Standardowa obudowa 3U, może być bezpośrednio zainstalowana w standardowej szafce;

Specyfikacja:

1,Sygnał wejściowy i wyjściowy

Obsługuje 4 wejścia sygnału HDMI, sygnał wejściowy można przełączać za pomocą przycisków obudowy i pilota, najwyższa rozdzielczość obsługuje 4K@60HZ;

Obsługuje do 16 wyjść sygnału HDMI, a rozdzielczość wyjściowa obsługuje 1920x1080@60HZ, 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, które mogą być swobodnie przełączane.

2, zintegrowana funkcja łączenia matrycy;

Produkt integruje funkcje matrycy i splicingu.Może być używany jako konwencjonalny 16-kanałowy kontroler ściany wideo lub 4-wejściowy i wielowyjściowy przełącznik matrycowy.Użytkownik może swobodnie przełączać się w żądany tryb za pomocą pilota lub przycisków na obudowie.

3, funkcja matrycy;

Funkcja matrycy produktu to 4-wejściowa matryca z wieloma wyjściami, z funkcją swobodnego przełączania konwencjonalnej matrycy, która może realizować dowolne przełączanie wejścia i wyjścia, a także ma funkcję podglądu, która może wyświetlać 4 sygnały wejściowe na ekran wyświetlający.Dodatkowo matryca posiada również funkcję płynnego przełączania, brak opóźnień przy przełączaniu, brak czarnego ekranu, prosta i szybka obsługa.

4, funkcja splatania
Funkcja łączenia produktu przyjmuje modułową metodę projektowania.Moduły wyjściowe można dodawać lub zmniejszać w zależności od potrzeb użytkownika.Pojedyncza maszyna może osiągnąć maksymalnie 16 wyjść złącza sygnału HDMI.W zależności od potrzeb użytkownika, pojedynczą maszynę można dostosować 2x2, 3x3, 1x2, 2x3, różne tryby łączenia, takie jak 3x2, 2x4, 4x2, 2x5, 5x2 itp.

5,Pilot na podczerwień

Za pomocą pilota można ustawić dowolny tryb spawania lub dowolne przełączanie wejścia i wyjścia w trybie matrycy, co jest proste i wygodne.

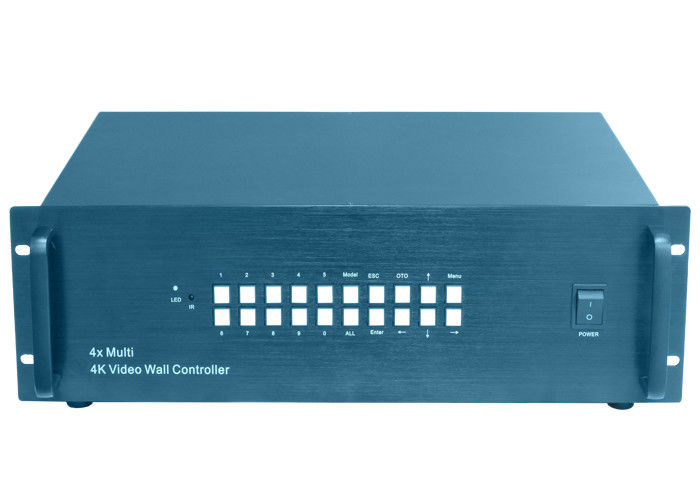

6,Sterowanie przyciskiem podwozia

Poprzez sterowanie podwoziem możesz szybko przełączyć tryb matrycy lub tryb łączenia;można ustawić dowolny tryb splicingu lub zrealizować dowolne przełączanie wejścia i wyjścia trybu matrycy.

7,Sterowanie komputerem hosta

Podłączając oprogramowanie komputera hosta przez port szeregowy, można jednym klawiszem ustawić dowolny tryb spawania lub dowolne przełączanie wejścia i wyjścia w trybie matrycy.

8,Sterowanie centralne

Maszyna all-in-one do łączenia matrycy produktów otwiera powszechnie używane kody kontrolne.Użytkownicy mogą wpisywać kody sterujące do centralnego systemu sterowania zgodnie ze swoimi potrzebami i używać centralnego sterowania do scentralizowanego sterowania;

Topologia produktu
