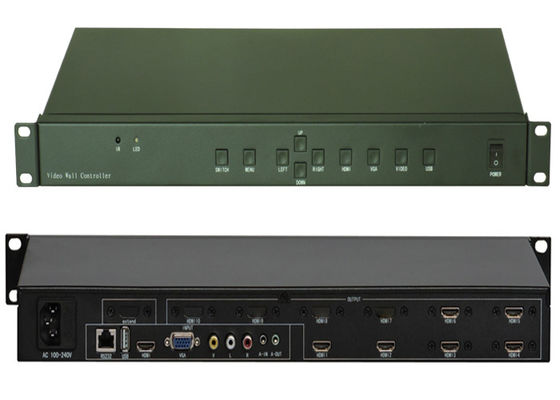

Kontroler ściany wideo 3x2 LCD ze sterowaniem RS232 1 wejście 6 wyjście

Kontroler ściany wideo 3x2 LCD ze sterowaniem RS232 1 wejście 6 wyjście

1 wejście 6 wyjście LCD kontroler ściany wideo ze sterowaniem RS232;

1, wprowadzenie produktu:

BOX to wieloekranowy procesor HD, który jest przeznaczony specjalnie do telewizora LCD, ultra-wąskiego bocznego ekranu LCD, projektora, może dostosować od 2 do 25 szwów wyjściowych HDMI zgodnie z wymaganiami użytkownika i może dostosować nieograniczoną liczbę połączeń kaskadowo. chip przetwarzania definicji, dzięki czemu może obsługiwać sygnał 1080P na wyjściu lub wejściu, a w międzyczasie może obsługiwać 1 kompozyt wideo, 1 VGA, 1 USB, 1 HDMI na wejście, a wszystkie sygnały wejściowe mogą przełączać się na wieloekranowy wyświetlacz procesu, audio i powiązane wideo również wyprowadzane jednocześnie.

2, wprowadzenie funkcji:

1, model z wieloma ekranami

Użytkownik może zwiększyć lub zmniejszyć moduły wyjściowe dzięki modułowej konstrukcji TK-BOX.A pojedyncza maszyna może maksymalnie 25 wyjść sygnału złącza HDMI z kompatybilnym protokołem DVI.Może realizować nieograniczone połączenie poprzez połączenie kaskadowe;Zgodnie z zapotrzebowaniem użytkownika pojedyncza maszyna może być dostosowana do różnych rodzajów wzorów wieloekranowych, takich jak 2 * 2,3 * 3,1 * 2,2 * 3,3 * 2,2 * 4,4 * 2,2 * 5 ,5*2 ect.

2, sygnał wejściowy

Może obsługiwać 4 sygnały wejściowe w sumie, składające się z 1 kompozytowego wideo, 1 VGA, 1 HDMI, 1 USB;Interfejs HDMI i USB z funkcją dekodowania audio i wideo, kompozyt wideo i sygnał VGA dodają odpowiedni interfejs audio. Co więcej, wszystkie wejściowe sygnały wideo można przełączyć na wyjście audio w synchronizacji. Poniżej przedstawiono schemat interfejsu:

3, funkcja lustra;

Porównaj ze zwykłym procesorem wieloekranowym, TK-BOX może realizować funkcję odwracania lustra o 180 ° w kierunku każdego pojedynczego wyświetlacza.Spowoduje to znaczne zmniejszenie szczeliny złącza LCD, co sprawi, że obraz będzie bardziej żywy, jeśli telewizor LCD przewróci się o 180 ° w kierunku nad rzędem, gdy użytkownik połączy zwykły telewizor LCD.

Przed przewróceniem Po przewróceniu

4, funkcja wygaszania krawędzi

Bez funkcji wygaszania krawędzi, wszystkie wspólne wyświetlacze mają szczelinę w ramce, co powoduje, że obraz rozdziera się w widzeniu i czuje się nienaturalnie; obraz jest bardziej naturalny i żywy bez transformacji i rysowania po procesie wygaszania krawędzi. Poniżej przedstawiono schemat porównawczy;

Bez funkcji wygaszania krawędzi Po procesie wygaszania krawędzi

3, Topologia systemu
