Szczegóły Produktu:
|
| protokół: | Obsługa protokołu hdcp1.3, obsługa protokołu hdmi1.3, kompatybilność z protokołem dvi1.0; | Osiągać: | 0 dB |
|---|---|---|---|
| Przepustowość interfejsu: | 2,25 Gb/s (łącznie 6,75 Gb/s, 2,25 Gb/s na kolor) | Maksymalna rozdzielczość wsparcia: | HDPC: 1920x1200P@60_24bit, HDTV: 1920x1080P@60_36bit |
| Maksymalne opóźnienie transmisji: | 5nS(±1nS) | Prędkość przełączania: | 200 ns (czas maksymalny) |
| impedancja: | 50 Ω | ||
| Podkreślić: | 60HZ Matrix Video Wall Processor,HDCP1.3 TV Video Wall Controller,HDCP1.3 Matrix Video Wall Processor |
||

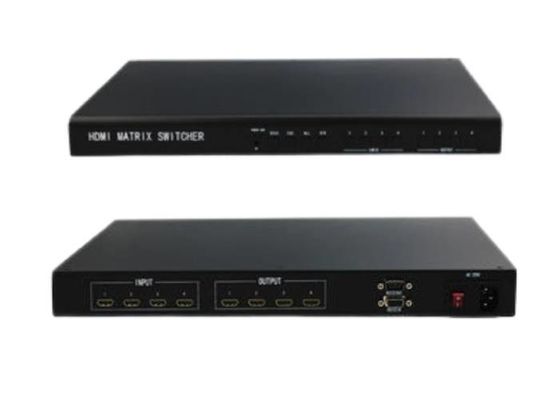

HDCP1.3 HDTV 1920x1080P 60HZ Matrix Video Wall Processor 4 wejścia 4 wyjścia
Kontroler ścienny z 4 wejściami i 4 wyjściami HDMI
Przegląd produktów:
Matrix Switcher to wysokowydajne profesjonalne urządzenie przełączające z wbudowanym inteligentnym sterowaniem.Służy do synchronicznego przełączania
każdy sygnał wejściowy audio i wideo do dowolnego kanału wyjściowego audio i wideo.Zastosuj unikalną metodę przetwarzania, która znacznie poprawia szybkość przełączania urządzenia. Obsługuj różne metody sterowania, elastyczne działanie przełączników, szeroko stosowane w inżynierii radiowej i telewizyjnej, multimedialne sale konferencyjne, inżynieria wyświetlaczy wielkoekranowych, nauczanie telewizji, polecenia i centra kontroli i inne miejsca;
Cechy:
• • • • Przepustowość interfejsu 2,25 Gb/s (całkowita przepustowość 6,75 Gb/s), obsługująca najwyższą rozdzielczość:
• • • • HDPC:1920x1200P@60_24bit;HDTV1920x1080P@60_36bit；
• • • • Obsługa wersji hdcp1.3, zapewniająca wyjątkowe bezpieczeństwo i ochronę treści cyfrowych;
• • • • Obsługa szybkiego przełączania;obsługuje pilot zdalnego sterowania na podczerwień;
• • • • Płyty wejścia i wyjścia obsługują funkcję karty i mogą być wymieniane podczas pracy na miejscu;
• • • • Obsługa podstawowych instrukcji sterowania matrycą i podstawowych funkcji matrycy;
Parametry techniczne :
| wideo | |
| protokół | Obsługa protokołu hdcp1.3, obsługa protokołu hdmi1.3, kompatybilność z protokołem dvi1.0; |
| Osiągać | 0 dB |
| Przepustowość interfejsu | 2,25 Gb/s (łącznie 6,75 Gb/s, 2,25 Gb/s na kolor) |
| Maksymalna rozdzielczość wsparcia |
HDPC: 1920x1200P@60_24bit, HDTV: 1920x1080P@60_36bit |
| Jitter zegara bitowego | <0,15 Tb |
| Czas narastania bitu | <0,3 Tbit (20%--80%) |
| Czas opadania nieco | <0,3 Tbit (20%--80%) |
| Maksymalne opóźnienie transmisji | 5nS(±1nS) |
| Prędkość przełączania | 200 ns (czas maksymalny) |
| Wejście wideo | |
| berło | Interfejs żeński VGA/dvi-d/hdmi-a |
| Siła sygnału | TMDS +/- 0,4 Vpp |
| impedancja | 50 Ω |
| Wpisz edid | Edid na żywo do wielokrotnego zapisu |
| Zalecana maksymalna odległość wejściowa | Mniej niż 40 metrów przy 1920x1080@60 (zalecane użycie certyfikowanego specjalnego przewodu HDMI, takiego jak przewód Molex TM) |
| Wyjście wideo | |
| berło | Interfejs żeński VGA/dvi-d/hdmi-a |
| impedancja | 50Ω |
| Zalecana maksymalna odległość wyjściowa | Mniej niż 10 metrów przy 1920x1200@60 (zalecane użycie certyfikowanych przewodów specyficznych dla HDMI, takich jak przewody Molex TM) |
| Typ kontroli | |
| Interfejs sterowania szeregowego | Rs-232, 9-pinowy męski i żeński interfejs typu d |
| Szybkość transmisji i protokół | Szybkość transmisji: 9600, bity danych: 8 bitów, bity stopu: 1, brak parzystości |
| Szeregowa struktura portu sterującego | 2 = TX, 3 = RX, 5 = GND |
| specyfikacja | |
| zasilacz | 100VAC ~ 240VAC, 50/60 Hz, międzynarodowy zasilacz adaptacyjny |
| temperatura | Temperatura przechowywania i użytkowania: -20 ° ~ + 70 ° |
| wilgotność | Wilgotność przechowywania i użytkowania: 10% ~ 90% |
| Rozmiar podwozia | Z zastrzeżeniem rzeczywistego modelu |
| waga produktu | Z zastrzeżeniem rzeczywistego modelu |
| Średni czas między awariami | 30 000 godzin |
| Gwarancja | 1 rok bezpłatnej gwarancji, dożywotnia konserwacja |
